第 1 部 基本篇 第 2 章 生产
2-22
2-6 文件操作
进行生产时，需打开生产程序文件。
此外，在“生产”画面上改变数据时可保存变更数据，也可保存生产管理信息。
2-6-1 打开（读入文件）
读入已经制作好的生产程序文件。
从菜单栏中单击”文件”/”打开”，则显示如下画面。
选择文件名，单击”打开”,读入选中的文件。
图 2-6-1-1 选择文件
有基板宽度自动调整装置（选购件）时，将显示下列询问：
图 2-6-1-2 询问基板宽度自动调整
选择“是”后，即可显示基板宽度自动调整画面。
注意
在基板宽度自动调整对话框上选择
”
移动
”
后，传送装置会立即开始
运转。因此，在选择该项之前，一定要确认好传送运行区没有障碍
物。
* 有关基板宽度自动调整装置的详细情况，请参见「2-10-4 基板宽度自动调整」说明。
<步骤>
①选择文件夹
②选择文件
③点击”打开”。
显示选中的文件名。
要打开用其他机型制作的文
件时点击此栏，选择机型名
(文件格式)。
第 1 部 基本篇 第 2 章 生产
2-23
2-6-2 保存
覆盖保存生产程序和生产管理信息。
从菜单栏中单击“文件”/“保存”，则可覆盖保存该文件。
注意
覆盖保存后，原来的文件内容将被删除，敬请注意。
2-6-3 另存为
对编辑后的生产程序需要改变文件夹或指定文件名后保存时，选择此项。
① 单击“文件”/“另存为”。
② 在“另存为”画面中，指定文件夹和文件名，单击“保存”。

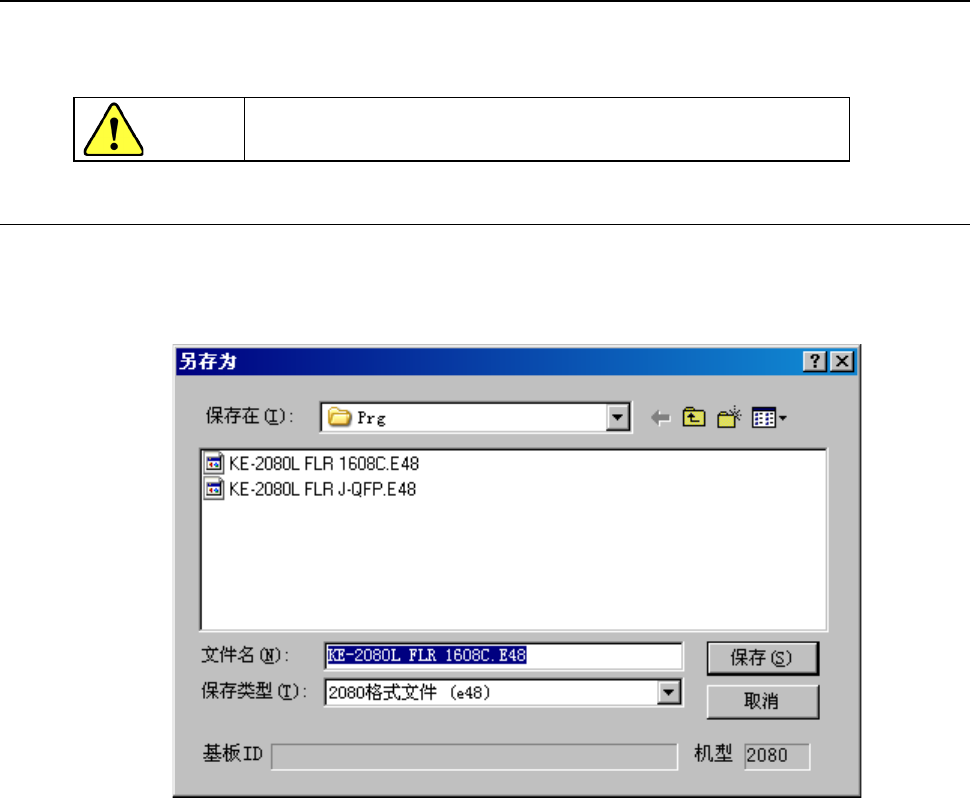

图 2-6-3 保存文件
第 1 部 基本篇 第 2 章 生产
2-24
2-7 生产准备
<步骤>
2-7-1 基板的设置
固定基板(定心)的方式有2种。一种是使用定位销的“销基准”法，一种是使用夹杆(X，Y)
的“外形基准”法。
这里讲述如何在“生产”个别控制画面
※1
设置上述的不同方法。
*1：生产个别控制画面是指：按下“生产”—“传送·I/O 状态”画面内的“个别控制” 按
钮，利用其功能来安排传送准备工作的画面。有关个别控制的详细说明，请参见第 9 章。
（注意）：要启动“生产”功能，需要读入生产程序。
调整传送轨道宽度
调整定心销位置
调整夹杆 X 位置
配置支撑销
外形基准
销基准
