第 1 部 基本篇 第 4 章 制作生产程序
4-95
2) 基本样式(QFN)
设置QFN的基本样式。
请右击或按“F2”键，从显示的列表中选择。

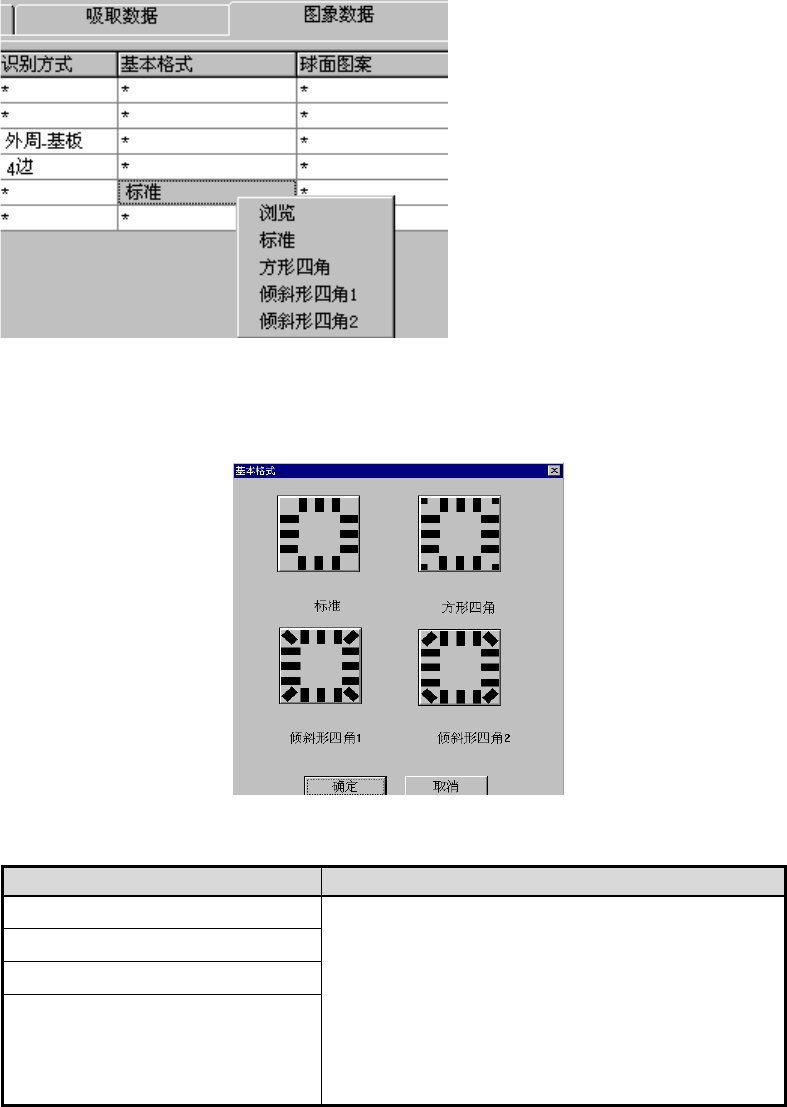

选择“浏览”时，可从下图中选择。
表 4-3-7-3-9-2 基本样式(QFN)
弹出式菜单/下拉式列表 基本样式
标准 请选择与元件垫片 Land 形状一致的图(或接近的
图)。4 角的垫片 Land
部分作为“元件引脚图案”
不进行识别。
“标准”型 4 角没有垫片 Land。
选择“其他型号”时,可根据符合 4 角垫片 Land
形状控制元件识别。
方形四角
倾斜形四角 1
倾斜形四角 2
图 4.3.7.3.9.3
第 1 部 基本篇 第 4 章 制作生产程序
4-96
4-3-7-3-10 球面图案(仅限于 BGA、FBGA)
设置BGA、FBGA元件识别图案。
仅在“识别方式”为“全球面”或“全垫片”时才能设置球面图案。
请右击或按“F2”键，从显示的列表中选择。

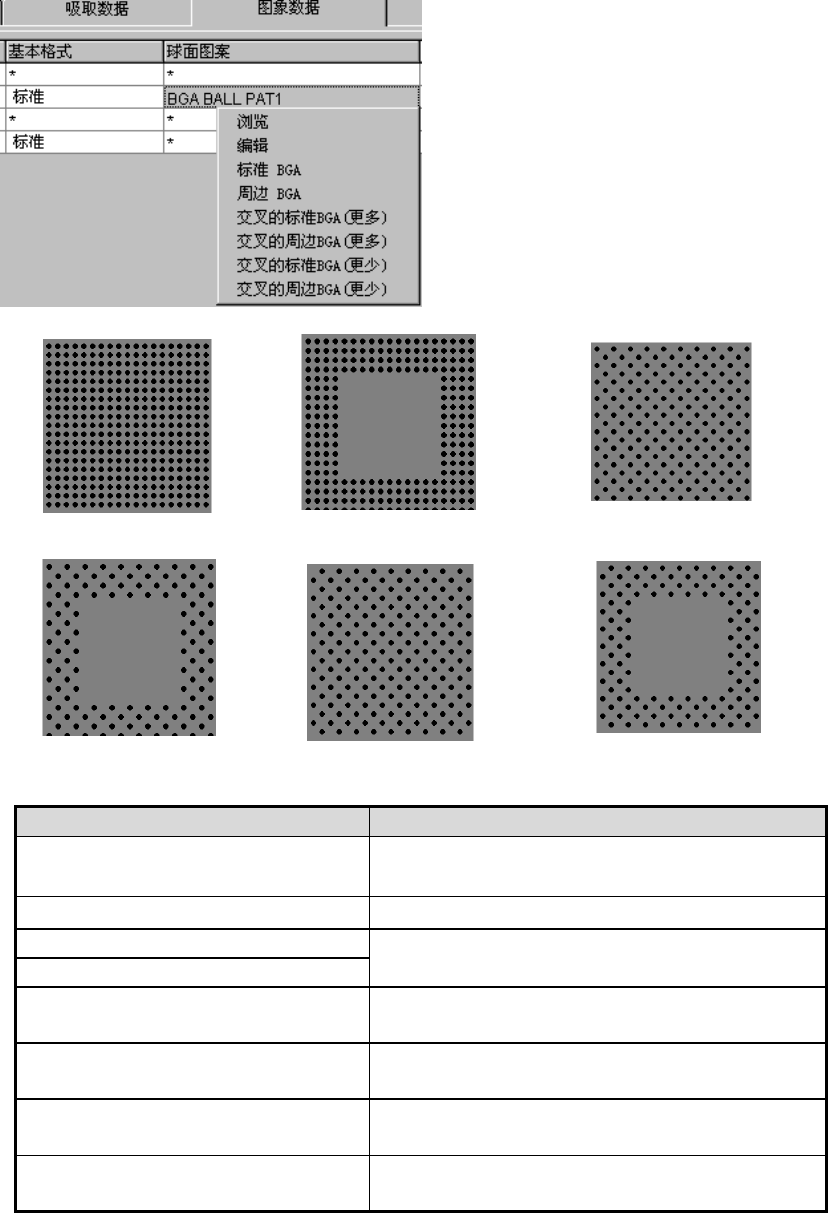

球面图案选择项目一览 球面图案
浏览
从可登录的球面图案列表中选择。也可查看预览
画面。
编辑
打开球面图案画面，可设置标准型以外的图案。
标准 BGA
可选择满足“4-3-7-1-2
设置范围”条件的元件。
周边 BGA
交叉的标准 BGA(更多)
仅间距为 2.00mm～3.00mm 时可选择
交叉的周边 BGA(更多)
仅间距为 2.00mm～3.00mm 时可选择
交叉的标准 BGA(更少)
仅间距为 2.00mm～3.00mm 时可选择
交叉的周边 BGA(更少)
仅间距为 2.00mm～3.00mm 时可选择
标准 BGA
交叉的周边 BGA（更多）
交叉的标准 BGA(更少)
交叉的周边 BGA(更少)
交叉的标准 BGA(更多)
周边 BGA
第 1 部 基本篇 第 4 章 制作生产程序
4-97
1) 浏览
选择浏览后，可显示如下球面图案列表。
可双击所要设置的球面图案，或选择球面图案后按下“确定”按钮。
从数据库中调出球面图案时，不能直接调出球面图案,而只能调出已设置了球面图案的元件数据
(图像数据)。
图 4-3-7-3-10-1 球面图案列表
● 球面图案的预览对话框显示例
图 4-3-7-3-10-2 球面图案的预览显示例
球数
X
球的列数(横方向的球个数)
Y
球的行数(纵方向的球个数)
按下“关闭”，返回球面图案列表对话框。
按下预览按钮
显示球面图案。
