第 2 部 功能详细篇 第 12 章 选项组件 12 -7 3) 主机右侧界 面板上有 “ MTC 电源插头①” 、 “信号插 头②” 、 “ MTC 用 气管接头 ③ ” ， 请接上 电线· 气管 。 电缆和气 管，请使用 MTC 附件。 图 12-3-1-2 ① MTC 用电源插头 ② MTC 用接口插头 ③ MTC 用 φ 6 管取出口 ① ② ③ 注意 :
第 2 部 功能详细篇 第 12 章 选项组件
12-6
12-3 矩阵、托盘更换器(MTC)的设置方法
为了防止意外启动引起事故，请切断电源后再进行操作。
12-3-1 安装方法
图 12-3-1-1
1) 从主机正面看，为了使“MTC 滑
梭部③”进入右侧里（后）部的
“MTC 导盖①”中，从后方移动
“MTC 主机④”。
2) 贴片机和 MTC 的位置关系如图
12-3-2-1 所示。
把传送带轨道高度、基准轨道对
准后请检查贴片机的贴片头是
否可移动到滑梭的吸取位置上。
① MTC 导盖
② RUR 罩
③ MTC 滑梭部
④ MTC 主体
关于MTC的操作方法，请参照另册的使
用说明书。
注意:
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-7
3)主机右侧界面板上有“MTC 电源插头①”、“信号插头②”、“MTC 用气管接头③”，请接上电线·气管。
电缆和气管，请使用 MTC 附件。
图 12-3-1-2
① MTC用电源插头
② MTC用接口插头
③ MTC用φ6管取出口
①
②
③
注意:
第 2 部 功能详细篇 第 12 章 选项组件
12-8
12-3-2 安装位置
12-3-2-1 TR6SNR/TR6DNR 的安装位置

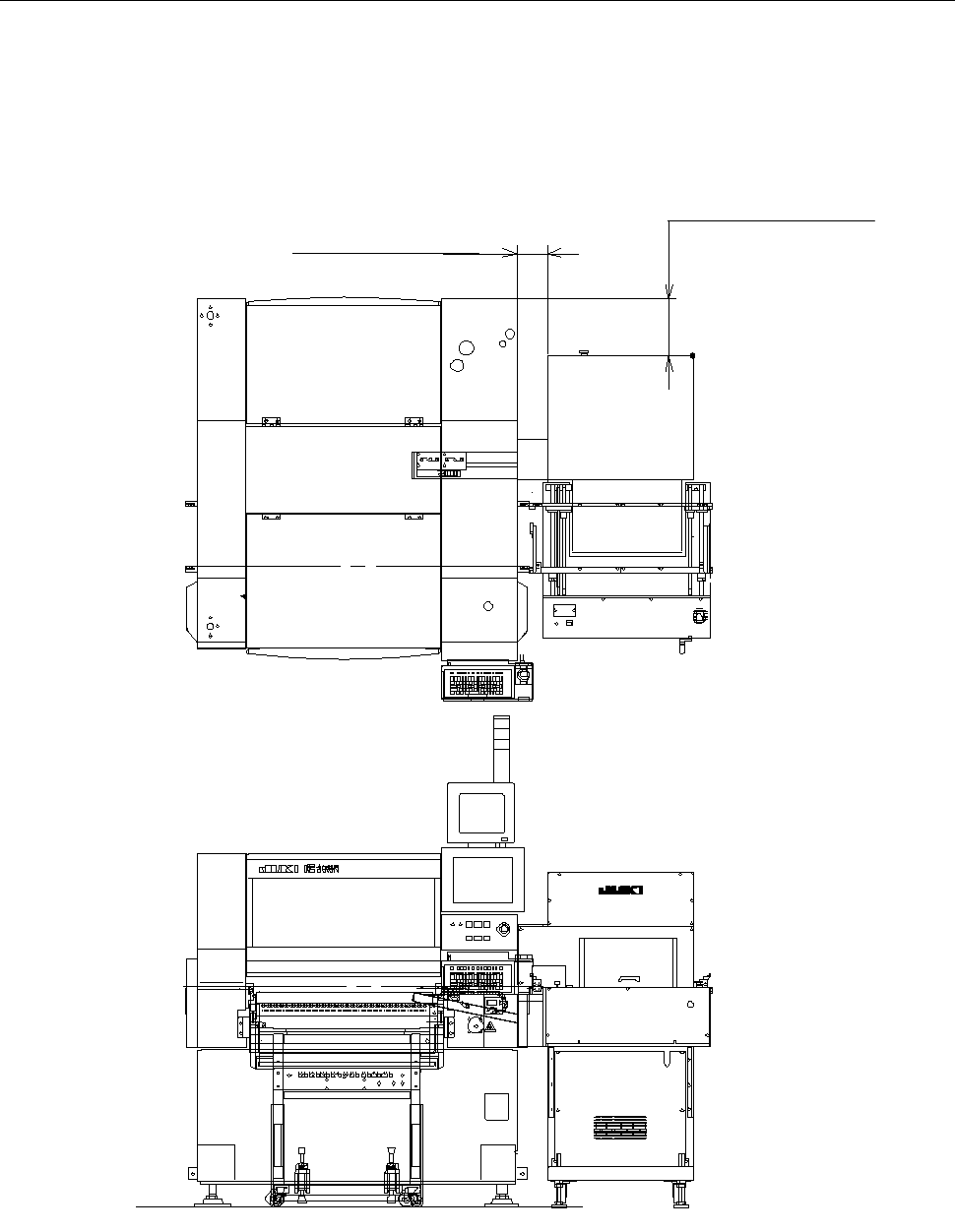

图 12-3-2-1 TR6SNR，TR6DNR 的安装外观
TR6SNR M（124.2）
L（124.2）
E（265.3）
TR6DNR M（124.2）
L（124.2）
E（210.7）
TR6SNR M（236.5）
L（236.5）
E（236.5）
TR6DNR M（165.7）
L（165.7）
E（165.7）
