第 1 部 基本篇 第 4 章 制作生产程序
4-99
<新建球面图案的方法>
a) 按下“建立新图案”按钮。
b) 选择图案类型，输入新图案的“行”数与“列”数。
c) 按下“显示图案”按钮，则在“球面图案制作区域”中显示已选择的球面图案。请追加·删
除球面，编辑图案。
制作球面图案时设置的球面数与该画面中设置的球面数不一致时，则显示下述确认信息。选
择“确定”，则该画面中设置的球面数生效。
制作·编辑后，请单击“保存”，再单击“确定”。
保存新建的球面图案时，会显示球面图案名设置画面。
请输入球面图案名，单击“确定”。
图 4-3-7-3-10-4 球形图案名的设置
选择外围型时，请输入
球存在的行数。
(参见下页 11)行数
第 1 部 基本篇 第 4 章 制作生产程序
4-100
4-3-7-3-11 周边图案的球面存在行的设置(仅限于 BGA、FBGA 元件)
设置周边型BGA、交叉的周边型BGA(更多)、交叉的周边BGA(更少)球面图案时，要从周边开始计
算球所在行的行数进行设置。
除此以外设置了其他图案时，在列表画面中“行数”显示为“*”，表格画面中则不显示。

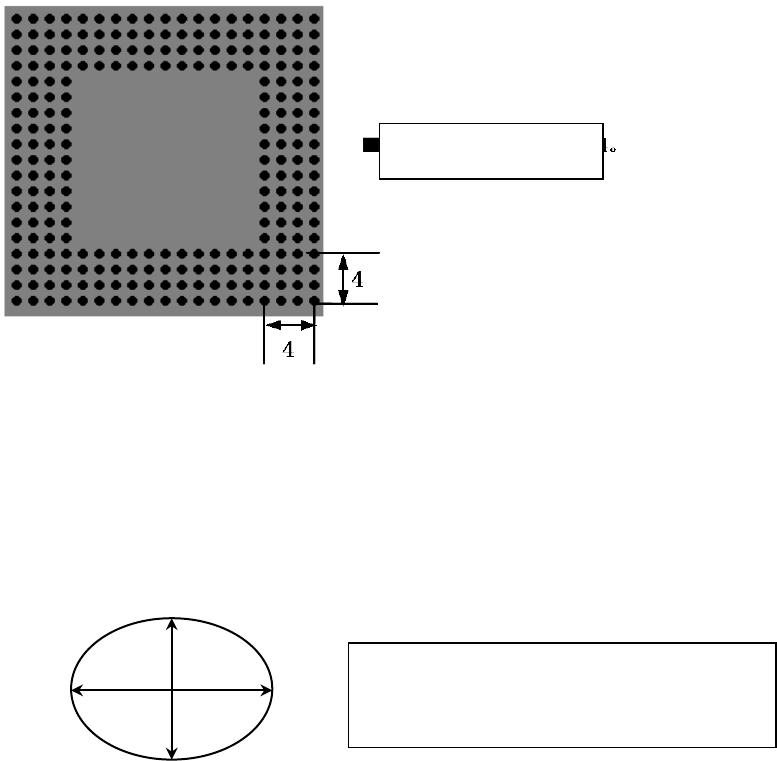

图 4-3-7-3-11-1 周边图案
4-3-7-3-12 直径检查、变形检查(仅限于 BGA、FBGA)
识别方式为“所有球面-基板”“所有球面-陶瓷”时，可设置是否进行球面检查和判定值。
● 直径检查：测量各球面的纵向与横向长度，无论哪一个长度超过(不足)设置值，都将被作为
识别错误。建议将检查水平值(输入值)指定在40%以上。
● 变形检查：检查球形的面积。
与输入的球面直径换算的球面积比较，算出来的像素值低于设置值或大于设定值时，作为识别
错误。建议将检查水平值(输入值)指定在45%以上。
检查的初始值为“50”。
如果检查严格(将数字设置小)，则错误发生率就高。
H
V
将球面直径的输入值设为 R 时，1-(H/R)、
1-(V/R)中的任何一个值超过(大于)或低于
(小于)输入值(%)时即为错误。
4 行球面图案示例
第 1 部 基本篇 第 4 章 制作生产程序
4-101
＜请注意有完全重合的球图形的 BGA＞
BGA A
BGA B
如上述 BGA A、BGA B 所示，BGA A 的图形可以完全重合地嵌入 BGA B 的图形内，当
两种球图形元件用于同一个生产程序中，误将 BGA B 当作 BGA A 进行安装时，如果发
现 BGA A 的球图形外侧有球形，就能够作出不同种元件的判定，而对于球网格中央部
分没有进行球定义的 BGA B，就无法检测到外侧的球，因而无法判定出不同种元件。
所以在使用有完全重合球图形的不同元件时，应当改变元件的供给方向，或者实施吸取
位置偏移检查等，进行事先确认。
球图形的中央部分没有球
