第 2 部 功能详细篇 第 12 章 选项组件
12-35
12-9-8 错误处理
执行共面性检查时，出错后即显示对话框。

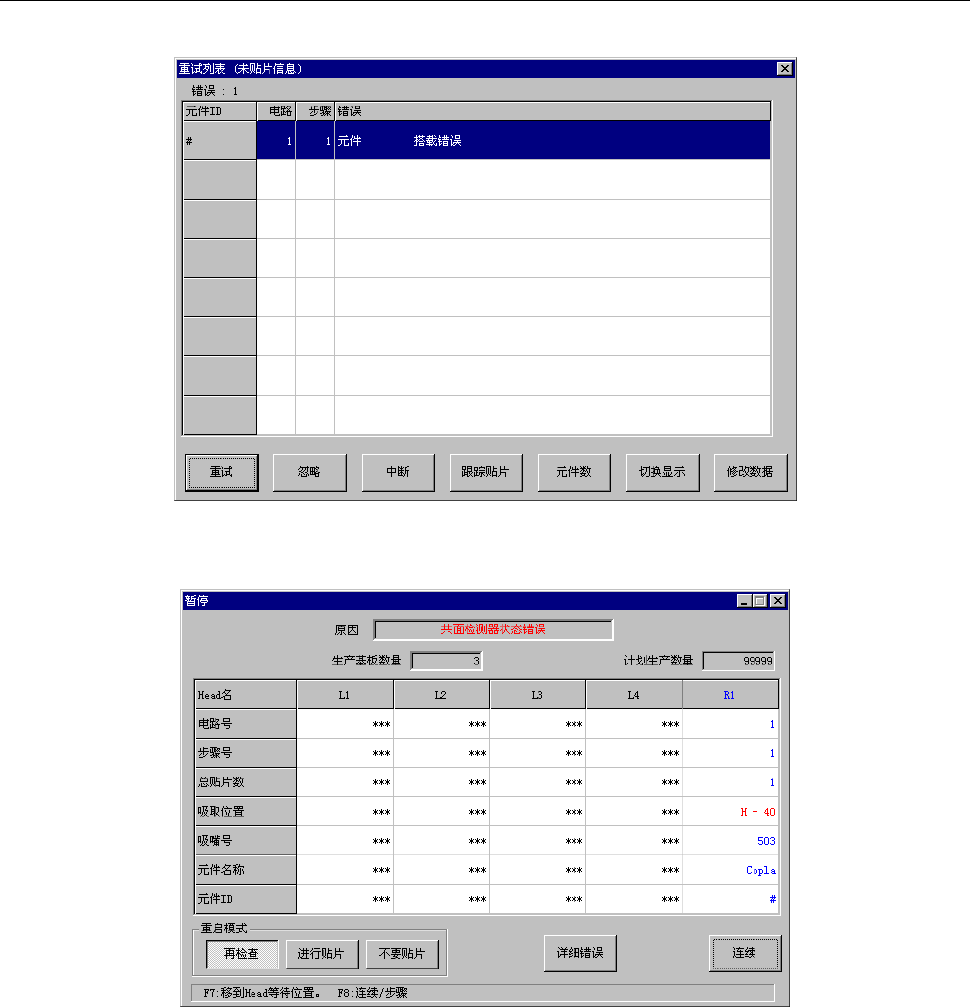

图 12-9-8-1 错误一览表画面
图 12-9-8-2 暂停画面
第 2 部 功能详细篇 第 12 章 选项组件
12-36
12-9-9 共面性检查动作概要
执行共面检查时，轴的传感器上的实际动作如下所示。
12-9-9-1 统一测量元件
<12-9-3项(3)测量模式、元件尺寸>中所示的统一元件尺寸、
(标准模式：26mm×100mm以下、高精度模式：26mm×50mm以下)
进行“单向扫描测量”。

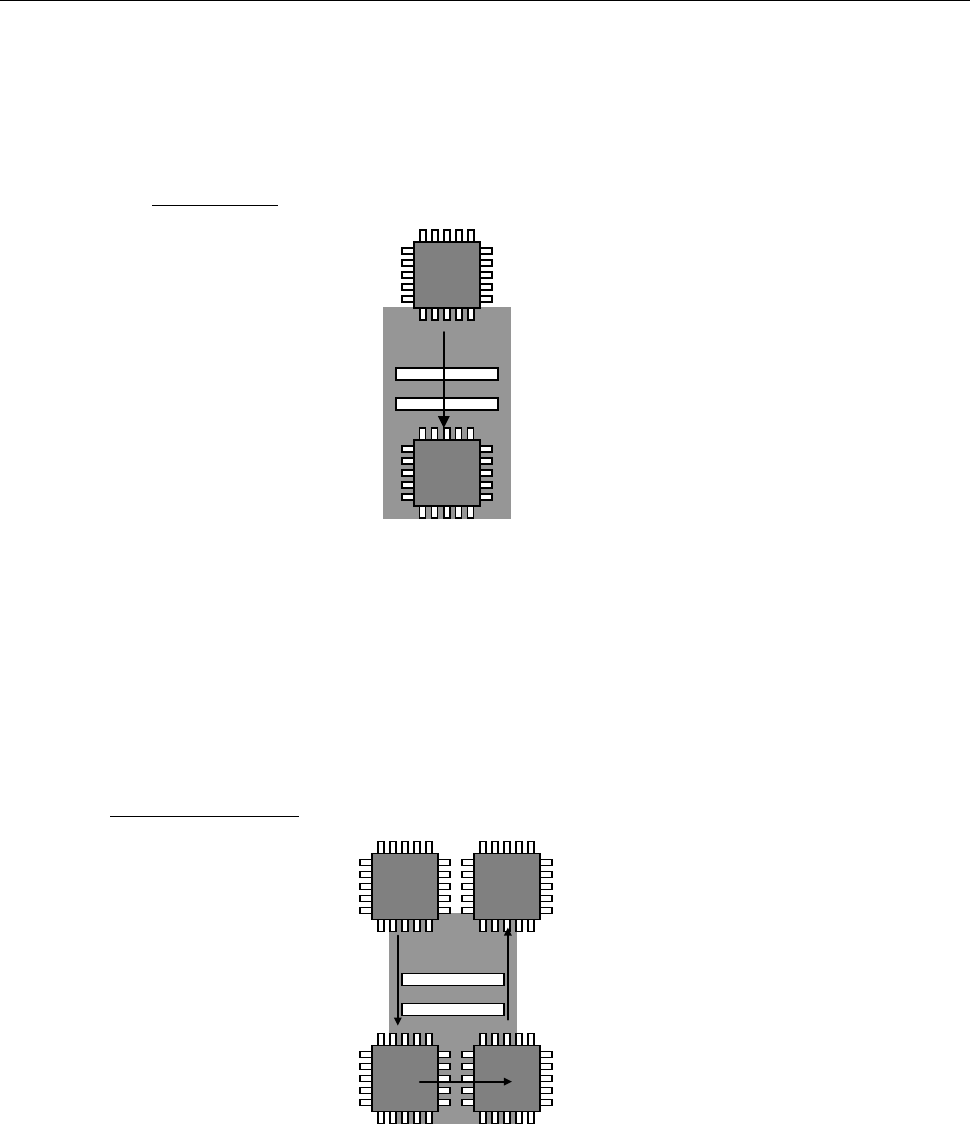

图 12-9-9-1 统一测量动作图
12-9-9-2 分片测量元件
<12-9-3项(3)测量模式、元件尺寸>所示的分片元件的尺寸、
(标准模式：50mm×100mm以下、高精度模式：50mm×50mm以下)
“进行コ字形扫描测量”。
图 12-9-9-2 分片测量动作图
第 2 部 功能详细篇 第 12 章 选项组件
12-37
12-10 CVS（元件验证系统）
12-10-1 概要
此功能用于生产之前及元件用完后生产再开始时检查要贴装的元件，旨在事先检查元件·极性·供料
器安装位置等错误。要使用验证功能时，需要 CVS 专用吸嘴。（1 轴用和 6 轴用使用共通的吸嘴。）吸取
位置、供应方向等有错误，以及未使用 CVS 专用吸嘴时，有时无法正确检查。
CVS 被把机器 Rev 分配。CVS 的种类请参见「
第 3-3-12 章 CVS（元件检验系统）」。
12-10-1-1 对象元件
检查的对象元件如下。
(1) 1轴用 CVS
1) 电极有两极且在对边的元件。
2) □10.0mm以下的元件。
3) 小元件1005。（但，元件尺寸的长边为0.95mm以上的）
(2) 6 轴用 CVS
1) 电极为 2 极、在底面并且在对边、从元件体突出的元件。
2) 电极间距为 10.0mm 以下的元件。
3) □10.0mm 以下的元件。
4) 小元件 0603。 （最小元件尺寸）
12-10-1-2 检查项目
检查项目如下：
注1：相对于元件允许误差的测量精度
12-10-1-3 验证检查功能
激光高度检查有“连续检查”和“单独检查”两种模式。 以下说明各个模式的功能。
表 12-10-1-3-1 检查模式的内容及菜单
工具菜单 运行模式 运行内容
验证单独检查 单独检查 对在连续检查模式中发现错误的元件进行个别检
查。
验证连续检查 连续检查 对生产程序数据内的全部元件／条件一致的元件
进行检查。因某种原因检查失败的元件，可用单
独模式进行个别检查。6 轴用 CVS 可对最多 6 个
元件依次检查。
项目 测量范围
测量精度(注 1)
开放电压
电阻值
1 轴用
10Ω～1MΩ ±5％
6 轴用
静电容量
1 轴用
100pF～100μF ±20％
6 轴用
二极管极性
1 轴用 顺电压 2.4V 以下 ±5％ 0～5V
6 轴用 顺电压１.8V 以下
±5％ 0～4.3V
