第 1 部 基本编 第 3 章 维护
3-25

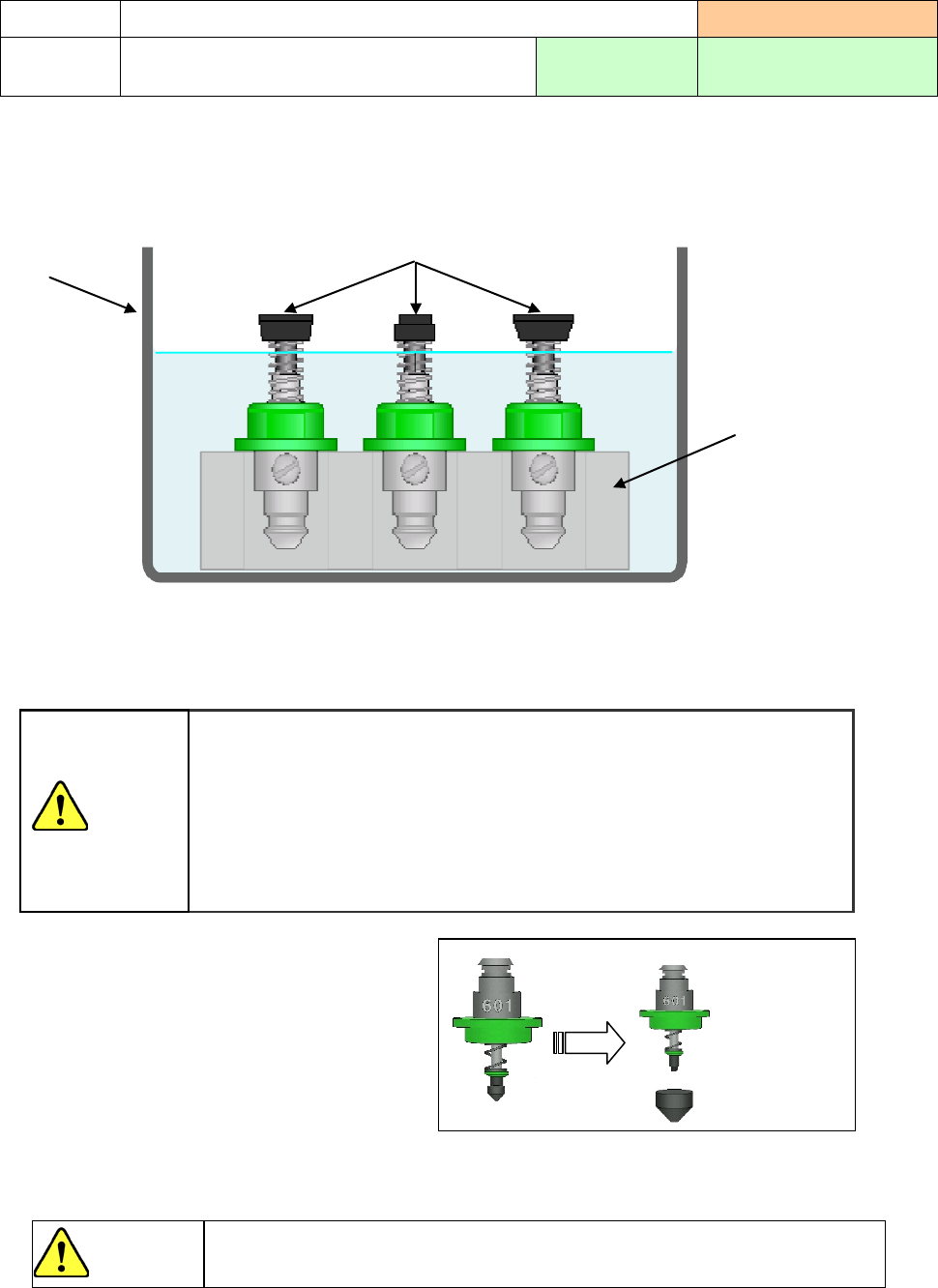

1) 500～504、509 号吸嘴，可整个浸入酒精液里，在超声波清洗器中清洗约 5 分钟。
2) 用超声波清洗 505～508C 号吸嘴时，为防止用酒精清洗造成吸嘴尖头的氨基甲酸乙酯部分剥离，请用
治具等把吸嘴倒置放入，防止尖头浸入酒精。
3) 如若氨基甲酸乙酯部分的脏污和吸嘴扩散器的脏污擦不掉，请用软布浸湿酒精擦干净。
4) 为防止吸嘴内部生锈，洗净后，请按下页「清扫吸嘴后上油」的说明注油。
※负荷控制吸嘴（选项）的清扫
1) 请将吸嘴配件从 6**系吸嘴主体上拆下来。
2) 请按照上述说明清扫 6**系吸嘴主体。
3) 请使用干的棉纱或吹气枪等清扫吸嘴配件。
4) 请使用推入夹具安装吸嘴配件。（参见 12-11-1-1）
注意
为避免配件变形，切勿使用溶剂（酒精等）清扫吸嘴配件。
清扫部位
3-3-7 吸嘴
实施频度 ：每周
清扫内容 清洗吸嘴
使用工具 ：
超声波清洗器
推荐溶剂 ：IPA
1) 切不可使用酒精以外的溶剂（丙酮等）。
否则，使用后可能使吸嘴扩散器变色。
此外，溶剂可能引火。使用时，务必十分注意。
作业时请带上防有机臭味用的口罩。
IPA 成分中含有对人体有害的物质。
2) 切不可分解吸嘴。
注意
①
拆下吸嘴
配件。
②用超声波清洗
器等清洗。
③使用吹气枪
等清扫。
氨基甲酸乙酯部分
烧杯等
酒 精
治具等
第 1 部 基本编 第 3 章 维护
3-26

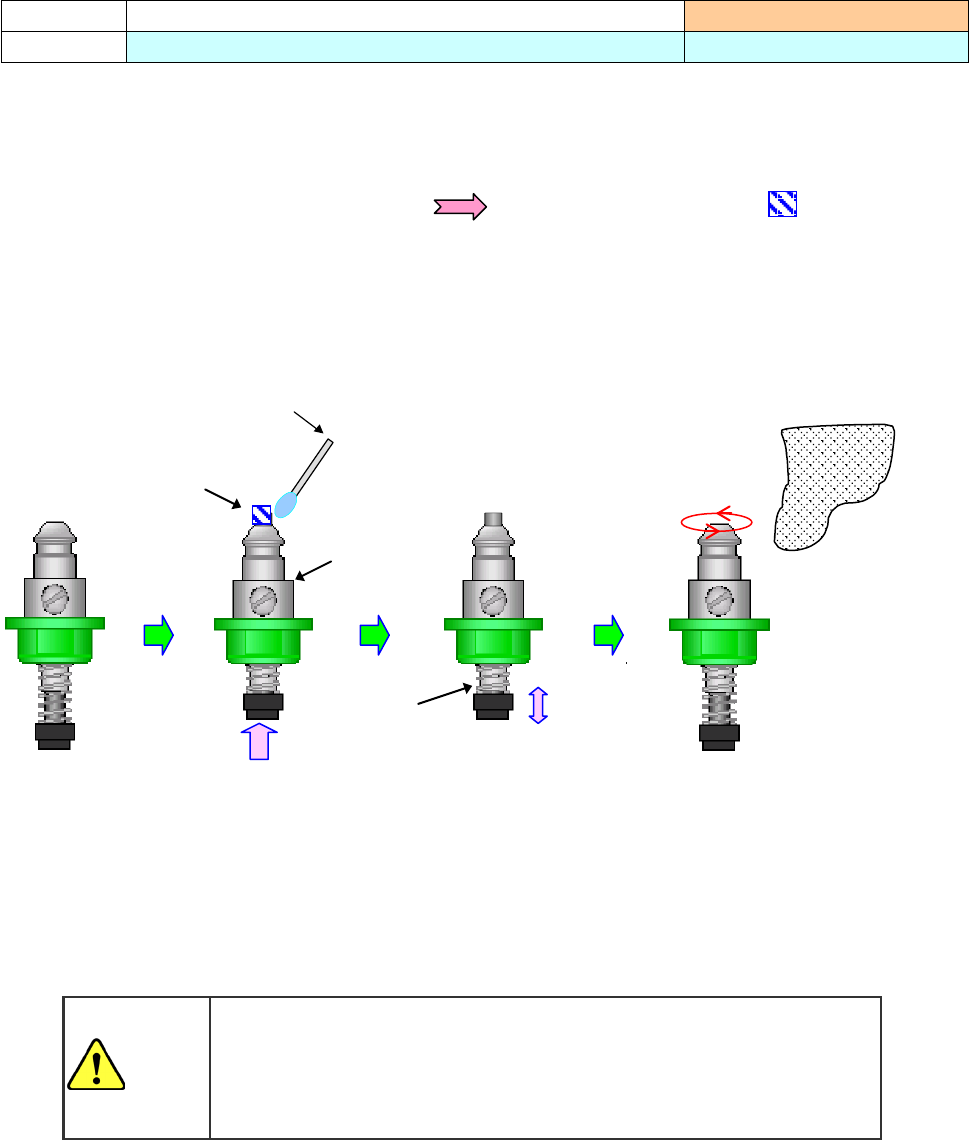

吸嘴用超声波清洗后放置下来，会使吸嘴内圈生锈。
请按下列顺序，在吸嘴滑动部上油。
1)清洗后，用气枪等把吸嘴内部的酒精吹干净。
2)在图示的润滑油涂抹部分（把吸嘴滑动部向 方向推入时从吸嘴内圈蹦出的 部分），
用油沾半湿的棉花棒，滴上一滴。
3)把吸嘴滑动部分上下滑动 20～30 次，使润滑油涂布均匀。
4)用干净抹布，把吸嘴周围多余的油擦干净。
5)涂油后，把吸嘴放回 ATC 单元，执行「机器设置」→「ATC 吸嘴配置」。
（请参见“8-5-1 ATC 吸嘴配置）
注油项目
吸嘴清扫后上油 实施频度 ：每周
使用工具 ：气枪、棉花棒、抹布 使用油 ：NEW DEFLEX No.1
1) 吸嘴，不可使用 NEW DEFLEX OIL NO.1 以外的其他油。
使用黄油等油脂类黏度高，会使吸嘴滑动返回不畅。
2) 吸嘴不可放进贴片头，必须放回 ATC 单元。
注意
①用棉花棒沾湿油，进行涂抹
吸嘴内圈
涂油部分
②把吸嘴滑动部分上下滑动
20～30 次。
③用抹布，把
多余的油擦干净
吸嘴滑动部
第 1 部 基本编 第 3 章 维护
3-27

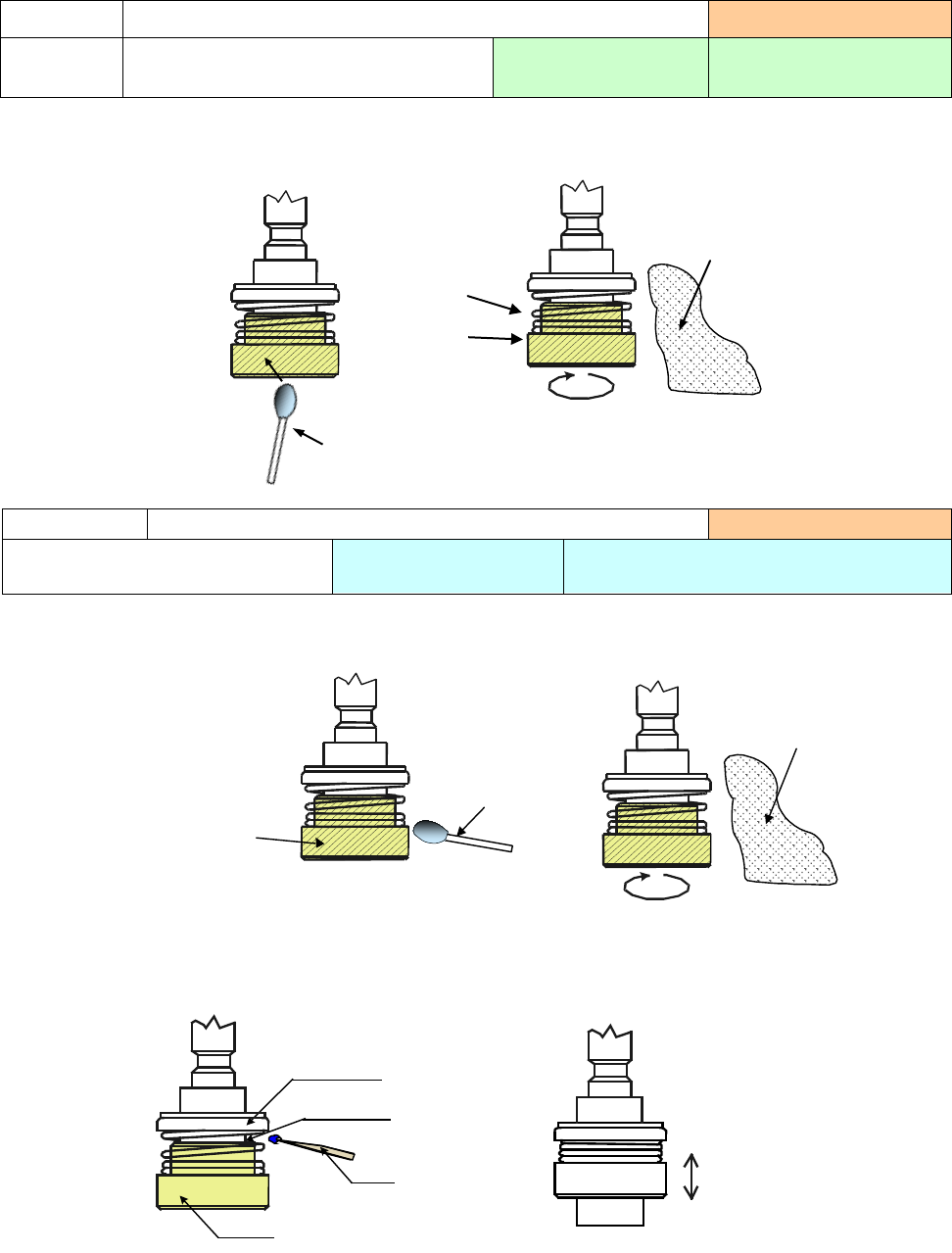

1) 用浸湿酒精的棉花棒，清扫吸嘴外圈的内部。
2) 用酒精，把吸嘴外圈表面部分和弹簧部分擦干净。
1) 吸嘴外圈，以及吸嘴外圈与吸嘴弹簧支架之间，要用沾湿油的棉花棒进行涂抹。
涂抹后，多余的油用气枪吹掉，再用抹布擦干净。
2) 为使吸嘴外圈滑动润滑，请在涂抹黄油部位上（吸嘴外圈和外圈弹簧支架的缝隙部分），
用牙签头等沾上米粒大的 6459 润滑油 N 进行涂抹。
3) 把吸嘴外圈上下滑动 20～30 次，使黄油涂布均匀。
清扫部位
3-3-8 吸嘴外圈
实施频度 ：每月
清扫内容 清扫吸嘴外圈
使用工具 ：
棉花棒、抹布
推荐溶剂 ：IPA
注油项目 清扫吸嘴外圈后涂抹油、黄油 实施频度 ： 每月
使用工具 ：棉花棒、
抹布
使用油 ： NEW DEFLEX No.1
润滑油 ： 6459 润滑油 N
綿花棒
アウタスプリングホルダﾞ
グリス塗布部分
つまようじ
ノズルアウタ
用沾湿油的棉花
棒进行涂抹
用抹布把多余的
油擦干净
抹布
弹簧
吸嘴外圈
吸嘴外圈
吸嘴外圈
牙签
外圈弹簧支架
黄油涂抹部位
20～30 次
