第 1 部 基本篇 第 2 章 生产 2- 50 （ 3 ） Head 状态 图 2-8-3-2-4 Head 状态 显示 各显示项目的说 明 No 项目 显示 1 Head 状态 （左 Head : 1 ～ 6 ） （右 Head : 7 ） 显示贴片头的使用状态。 贴片头正常使用状态 贴片头错误状态 贴片头未使用状态 2 Head 信息 送料器：显示贴片头吸取元件的供给装置的信息。 吸嘴：显示贴片头正在使用的吸嘴信息。 错误：发生错…
第 1 部 基本篇 第 2 章 生产
2-49
6 挡块 显示挡块的状态 ｡
ON 状态
OFF 状态
7 C-OUT2 传感器 显示 C-OUT2 传感器的状态 ｡
ON 状态
无显示 OFF 状态
8 Ready In/Out
8-1:Out
8-2:In
显示 Ready In/Out 信号的状态。
ON 状态
OFF 状态
Board Available In/Out
8-1: In
8-2: Out
显示 Board Available In/Out 信号的状态。
ON 状态
OFF 状态
9 送料器状态 显示供料器的状态。（包括占有位置）
蓝 ：正常状态、 黄 ：无元件 ､ 红 ：错误状态
10 最差供料器
吸取率最低、或吸取错误最多的 3 个供料器（在操作选项“最差供料
器表示方法”中选择）用 ▲显示。
11 传送马达状态
传入、中央、传出
显示传送马达的状态。
运作中
12 托盘状态
（支架、DTS、MTS、MTC）
显示托盘的状态。
蓝色：正常状态、 黄色：无元件 ､ 红色：错误状态
第 1 部 基本篇 第 2 章 生产
2-50

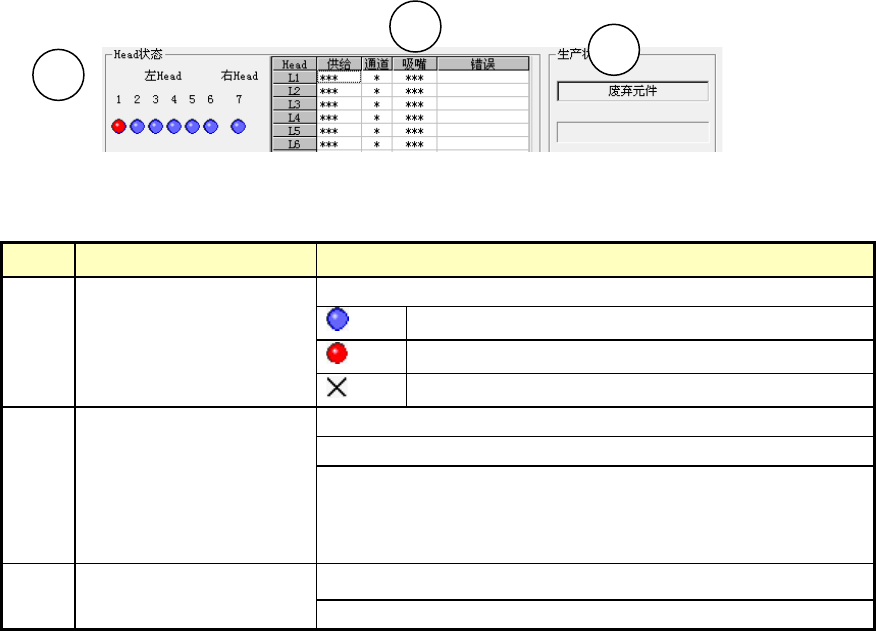

（3） Head 状态
图 2-8-3-2-4 Head 状态显示
各显示项目的说明
No
项目
显示
1
Head 状态
（左
Head
: 1～6）
（右
Head
: 7）
显示贴片头的使用状态。
贴片头正常使用状态
贴片头错误状态
贴片头未使用状态
2
Head
信息
送料器：显示贴片头吸取元件的供给装置的信息。
吸嘴：显示贴片头正在使用的吸嘴信息。
错误：发生错误时显示错误信息。
错误内容为：芯片站立、无元件、激光识别、贴片异常、
异类元件、吸取失败、吸取偏移、元件方向、激光角度、
其他。
3 生产状态
显示生产状态。
同时吸取不成功时，显示“同时吸取失败”。
2
3
1
第 1 部 基本篇 第 2 章 生产
2-51

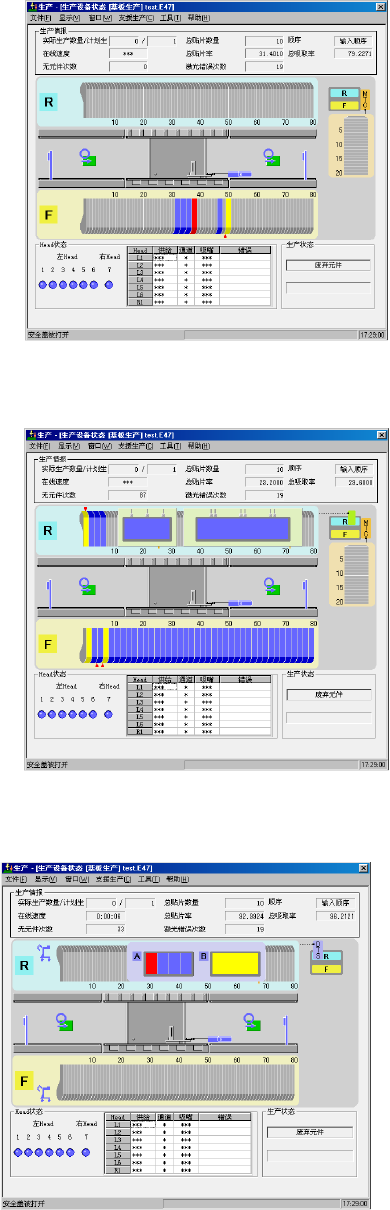

（4） 供应装置
生产设备画面中因供应装置不同，画面显示不同。以下举例说明。
・供应装置为送料器时
图 2-8-3-2-5 设备状态显示（送料器）
・供应装置包括托盘时
图 2-8-3-2-6 设备状态显示（托盘）
・供应装置包括 DTS 时
图 2-8-3-2-7 设备状态显示（DTS）
