第 2 部 功能详细编 第 9 章 手动控制 9-2 9-2 启动与退出手 动控制 9-2-1 启动手动控制 从菜单栏中选择 “设置” / “手动控制” 后， 可显示下列手动 控制初始画面 。 选择 [ 显示 ] → [ 设 置值一览显示 ] 、或 [ 构成图 ] 切换画面。 图 9-2-1 手动控制初始画面 ( 例 KE-2080 画面 ) 显示构成图 显示构成图 一览表 ※注
第 2 部 功能详细编 第 9 章 手动控制
9-1
第 9 章 手动控制
9-1 概要
手动控制是指为了确认各部位的动作或传感器的ON/OFF（开、关）的项目。
主要使用的功能有；基板的准备(请参 见“ 2-7-1章 基板的设置”)、Head的移动、激光的确认等。
另外，还可检查LED看是否发生了故障(使其点亮、熄灭)。
表 9-1-1 手动控制项目
主菜单 子菜单 内容
1 Head（贴片
头）
１
Head 控制 以各 Head 为基准的 XY 轴移动控制、坐标显示。
各 Head 的 Z、θ轴移动控制、坐标显示
各 Head 的真空控制、喷吹控制、压力值显示
2 控制 Head 设备 以各 Head 装置(OCC、坏板标记传感器、HMS)为基准的 XY
轴移动控制、坐标显示
各 Head 装置的控制、传感器状态显示
3 激光／传感器控制 各 Head 的真空控制、真空 ON/OFF（开／关）显示
各 Head 的 Z 轴移动控制、坐标显示
元件形状切换、测量、结果显示、图像显示
边缘检查、边缘检查显示
4 吸取・贴片监视控制
各 Head 的吸取・贴片监
视摄像机拍摄、显示结果
2 基板传送 1 传送个别控制 挡块控制、外形基准气缸控制、支撑台控制、准备搬出控
制（Ready out）、基板可搬出控制（Board available out）、
传送马达控制、各种传送用传感器及信号的状态显示
2 传送自动控制 传送动作自动控制、各种传送用传感器、信号的状态显示
3 自动调整基板宽度控制
自动调整基板宽度动作控制、基板传送宽度显示、
各传送用传感器的状态显示
3 图像 1 VCS 控制 照明控制、状态显示、照明设备气缸控制
4 送料装置 1 MTC 控制 滑梭控制、托盘控制、吸引控制、状态显示、
传送宽度调整动作控制、传送宽度显示
2 送料针控制 送料器送料针控制、送料器位置指示器控制
3 DTS 控制 托盘控制、状态显示
4 MTS 控制 托盘控制、状态显示
5 其他 1 ATC 控制 ATC 滑板控制、传感器状态显示、吸嘴吸取控制
2 信号灯控制 信号灯控制、蜂鸣器控制、状态显示
3 元件验证 探针控制、元件测量、状态显示
4 SOT 方向检查台 真空控制、状态显示
5 校准台控制 LED 控制、真空控制、状态显示
6 其他传感器 IC 元件废弃传送带停止传感器等的状态显示
7 驱动器状况 X、Y、Z、θ轴驱动器的状态显示
第 2 部 功能详细编 第 9 章 手动控制
9-2
9-2 启动与退出手动控制
9-2-1 启动手动控制
从菜单栏中选择“设置”/“手动控制”后，可显示下列手动控制初始画面。选择 [显示] → [设
置值一览显示] 、或 [构成图] 切换画面。

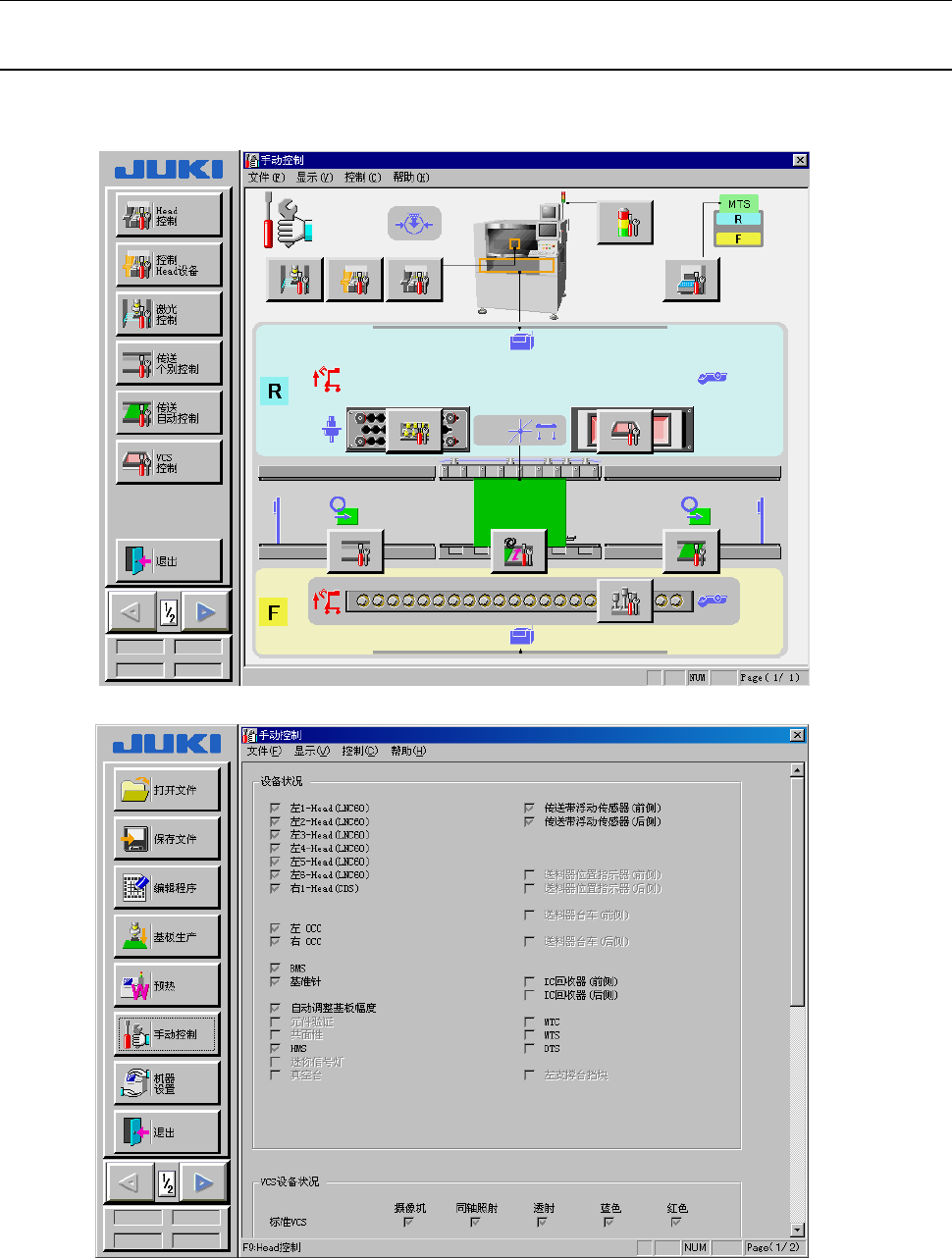

图 9-2-1 手动控制初始画面(例 KE-2080 画面)
显示构成图
显示构成图
一览表
※注
第 2 部 功能详细编 第 9 章 手动控制
9-3
9-2-2 退出手动控制
如果从菜单栏中选择“文件”/“退出”，或选择命令按钮的“退出”，则显示退出的询问画面。

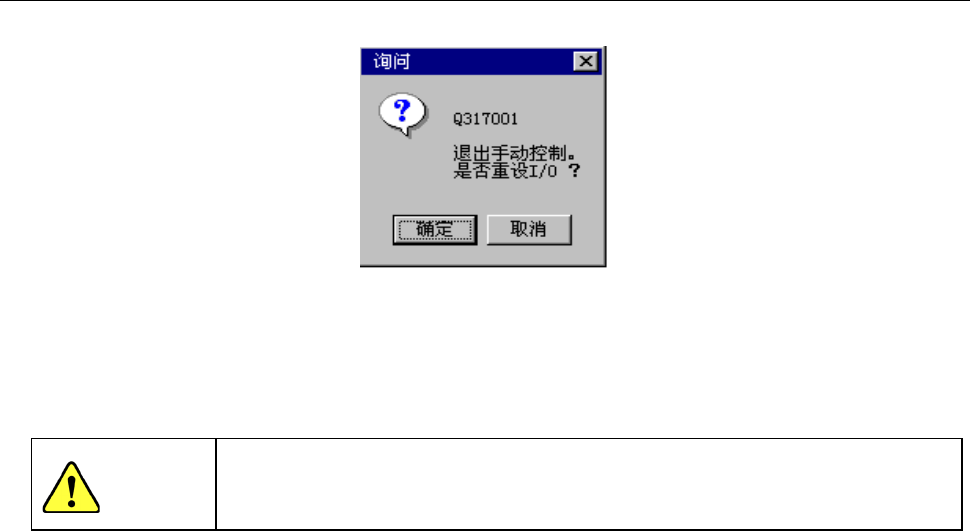

图 9-2-2 安全方向设置的确认画面
“确定”：执行I/O安全方向设置后退出。例如，Head带有吸嘴时，将吸嘴放回ATC后，退出手动
控制画面。
“取消”：返回手动控制画面。
选择“确定”后，则轴会移动并开始各 I/O 的安全方向设置。在选择“确定”
前，请务必确认无人在进行装置内部的作业。此外，为了避免人身伤害，在运
行过程中，切勿将手放入装置内部，也不要将脸和头靠近装置。
警告
