第 2 部 基本编 第 8 章 机器设置
8-3
8-2 机器设置的启动与退出

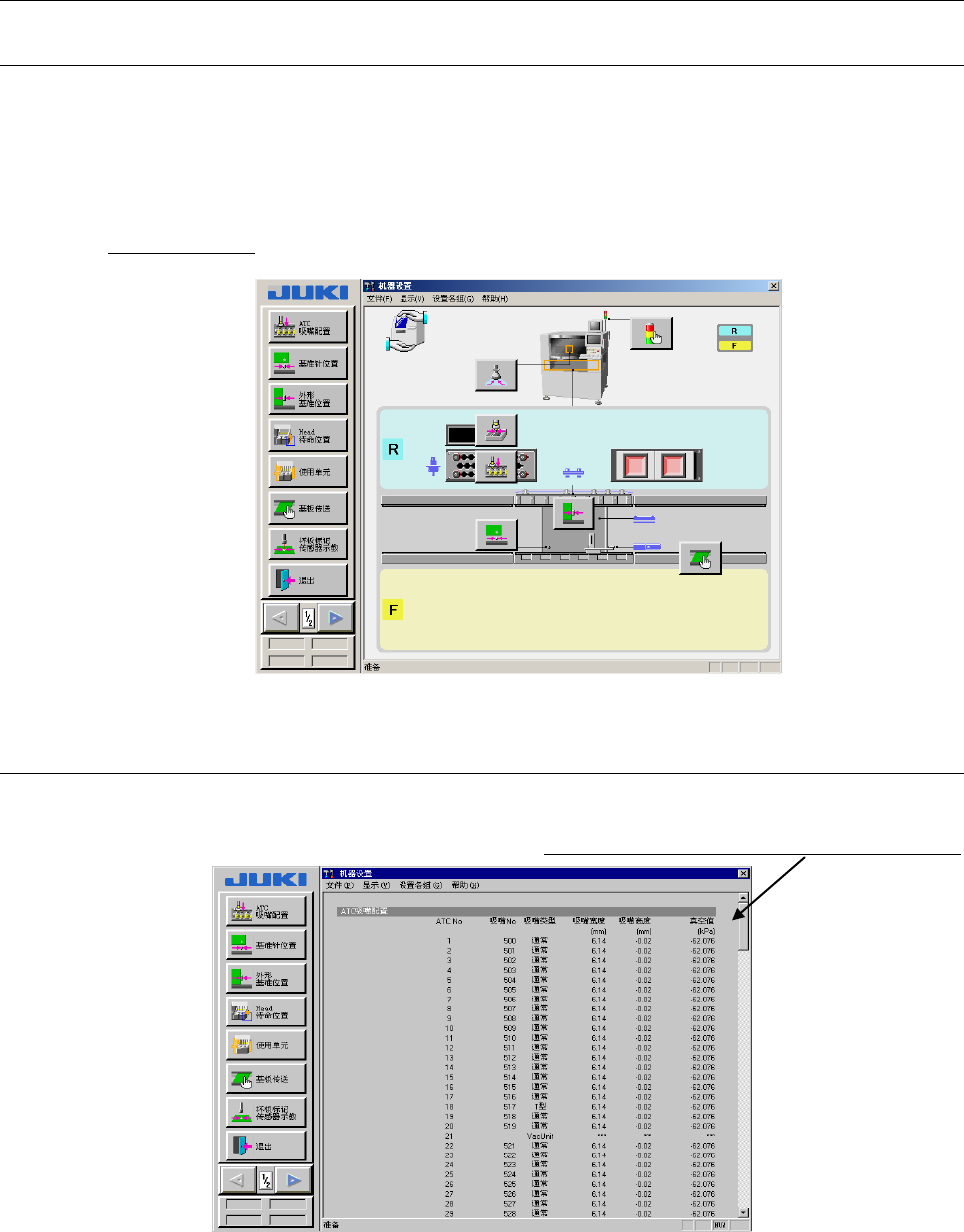

8-2-1 启动机器设置
从菜单栏中选择“设置”/“机器设置”，或选择触摸屏的“机器设置”，可显示下列机器设置
初始画面。
机器设置初始画面的左侧配置有触摸屏。触摸屏上有注册的常用的各设置组功能，选择后可调出
与各菜单的相应功能。初始画面显示的是构成图，按下画面上的按钮，即可启动与图对应的设置
画面。
初始画面构成图
图 8-2-1-1 初始画面构成图
8-2-2 显示初始画面一览
从菜单上选择设置值一览表后，即可切换为当前值一览画面。使用方向键、PageUp、PageDown
键、拖动滚动条等可翻页显示一览表。
移动滚动条，可以察看机器设置的设置情况。
图 8-2-2-1 机器设置初始画面（一览显示）
要变更各项目的设置时，请选择菜单栏的“设置各组”进行设置。
第 2 部 基本编 第 8 章 机器设置
8-4

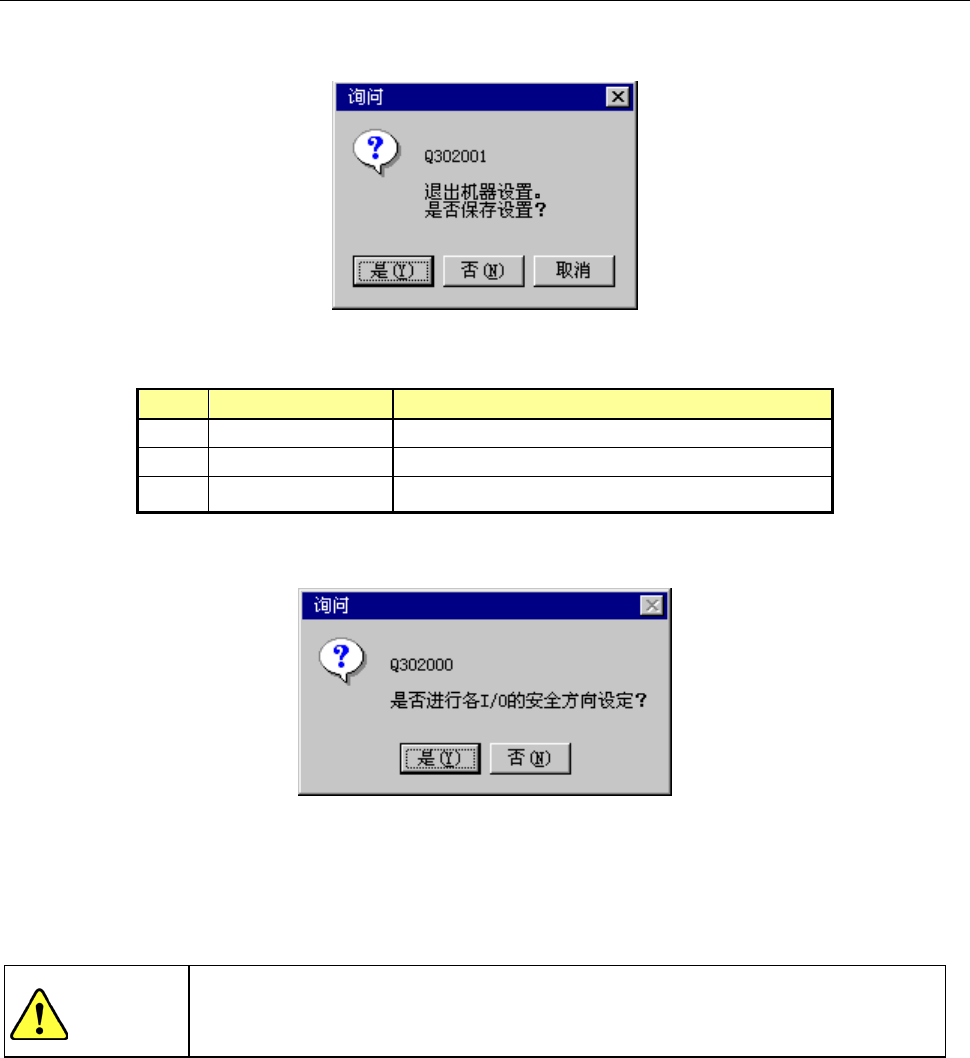

8-2-3 退出机器设置
从菜单栏中选择“文件”/“退出”，或在触摸屏上选择“退出”，则可退出机器设置。
显示如下信息。选择“是”，保存变更的值。
No.
选择按钮 处理
1 是 将设置值保存到硬盘。
2 否 使设置值无效。
3 取消 取消退出命令。
选择“是”或“否”，则显示如下信息。
单击“是”，执行I/O安全方向的设置后退出。例如，当贴片头带有吸嘴时，把吸嘴放回ATC后，
再退出机器设置画面。
单击“是”后，轴即开始移动并开始执行各 I/O 的安全方向的设置。因此，在
单击“是”以前，请务必确认没有人在进行设备内部的作业。另外，为了避免
人身伤害，在设备运行时切勿将手放入装置内部，也不要将脸和头靠近装置。
注意
第 2 部 基本编 第 8 章 机器设置
8-5
8-3 文件

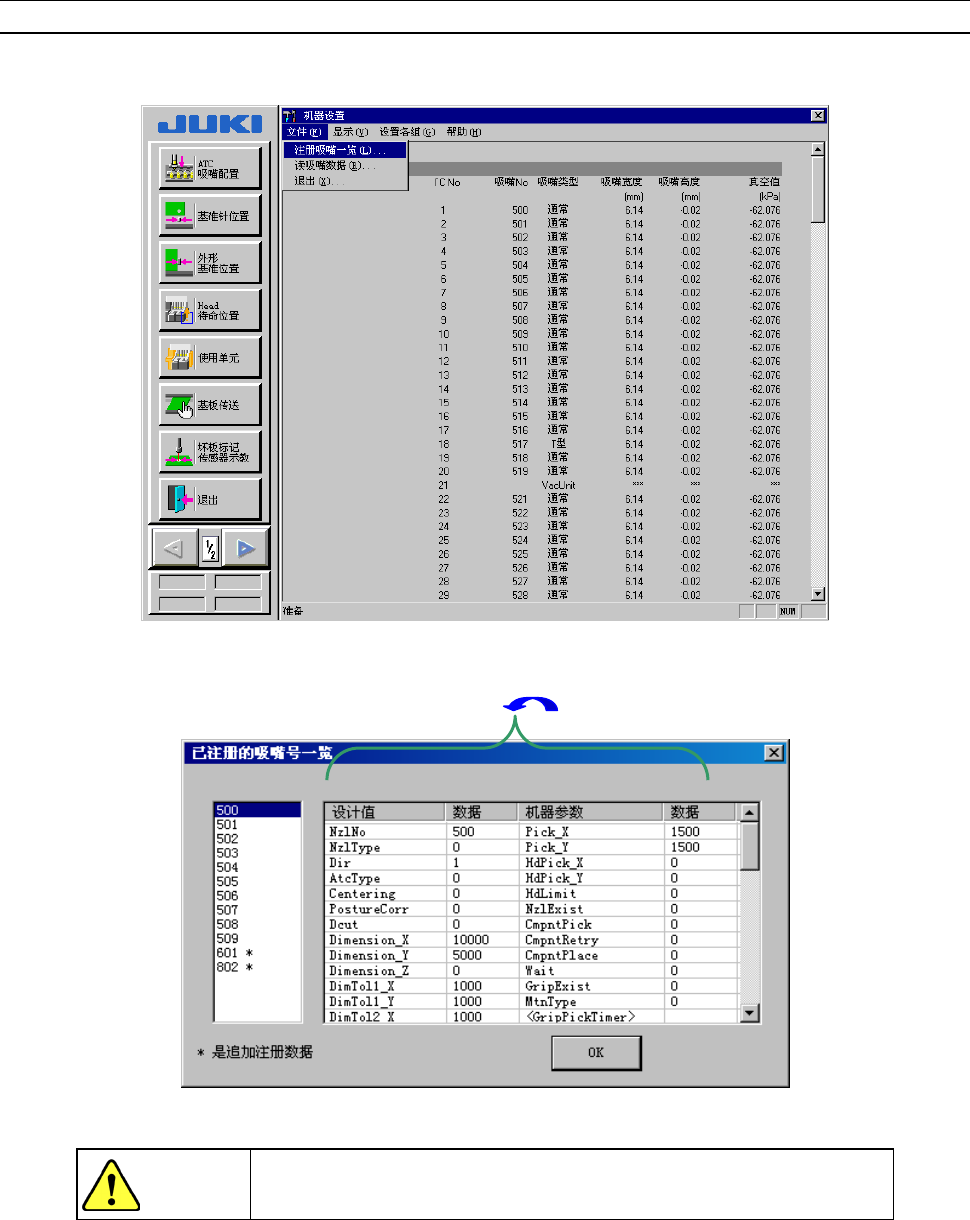

8-3-1 注册吸嘴一览
显示已注册的吸嘴一览表及其信息。
从菜单栏中选择“文件”/“注册吸嘴一览”，则显示已注册的吸嘴编号一览表。
图 8-3-1-1 选择已注册的吸嘴一览
吸嘴信息窗口
图 8-3-1-2 已注册的吸嘴一览
左侧的列表框中显示现在已注册的吸嘴编号一览表。在初始设置中，仅可显示标准吸嘴
(500～509)。右侧的列表框中显示左侧列表框中已选中的吸嘴数据。
请绝对不要改变该内容。如果改变，有可能导致贴片不良等问题。
需要进行设置时，请向本公司技术人员洽商。
注意
