第 2 部 功能详细篇 第 12 章 选项组件
12-5
12-2 矩阵、托盘支架的更换
如在 XY 轴或贴片头正在动作时进行更换，托盘支架可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。

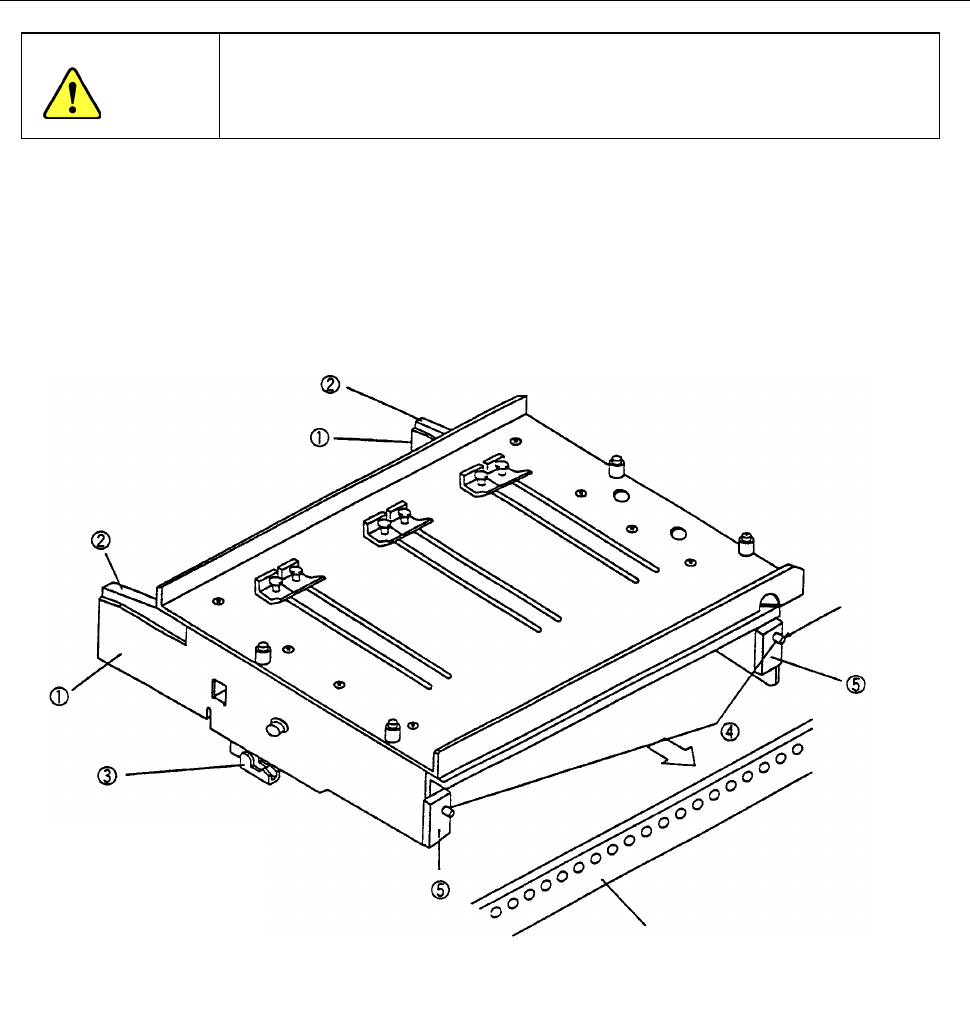

1) 握住边板①和托盘锁紧杆②，打开锁紧支架③。
2) 在后侧送料器台的固定板上插入前面的销④。
3) 在销④插入且前板⑤顶住固定板的位置上，放开边板①和锁紧杆②，用锁紧支架③固定。
4) 拆卸时请按照相反的步骤进行。
图 12-2-1
基准销
①边板
②托盘锁紧杆
③锁紧支架
④销
⑤前板
固定板
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-6
12-3 矩阵、托盘更换器(MTC)的设置方法
为了防止意外启动引起事故，请切断电源后再进行操作。
12-3-1 安装方法
图 12-3-1-1
1) 从主机正面看，为了使“MTC 滑
梭部③”进入右侧里（后）部的
“MTC 导盖①”中，从后方移动
“MTC 主机④”。
2) 贴片机和 MTC 的位置关系如图
12-3-2-1 所示。
把传送带轨道高度、基准轨道对
准后请检查贴片机的贴片头是
否可移动到滑梭的吸取位置上。
① MTC 导盖
② RUR 罩
③ MTC 滑梭部
④ MTC 主体
关于MTC的操作方法，请参照另册的使
用说明书。
注意:
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-7

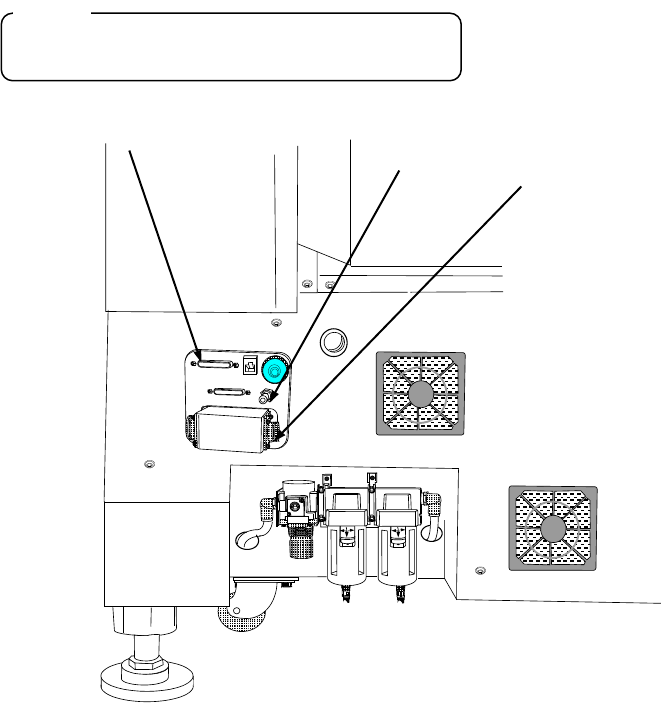

3)主机右侧界面板上有“MTC 电源插头①”、“信号插头②”、“MTC 用气管接头③”，请接上电线·气管。
电缆和气管，请使用 MTC 附件。
图 12-3-1-2
① MTC用电源插头
② MTC用接口插头
③ MTC用φ6管取出口
①
②
③
注意:
