第 1 部 基本篇 第 2 章 生产
2-167
（1）供应元件的状态
当前的生产程序供应元件的示教状态区分显示如下。

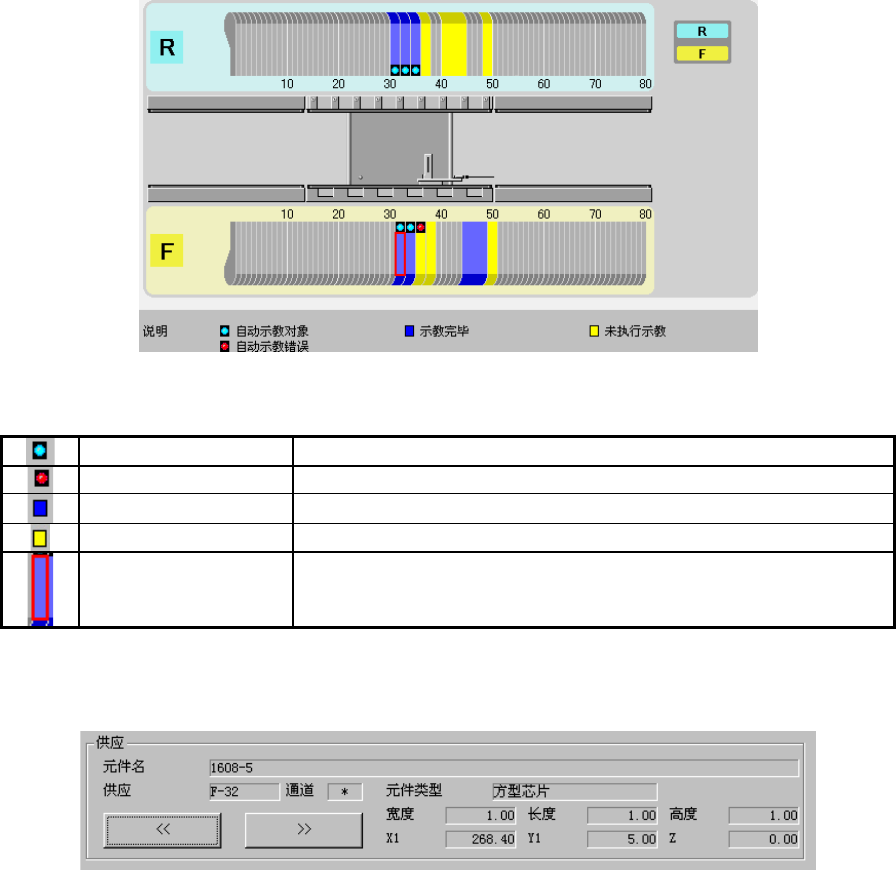

图 2-13-2-1-2 供应元件的状态
自动示教对象 生产程序中作为吸取位置自动示教的对象的供应元件。
自动示教错误 吸取位置自动示教失败的元件。
示教完毕 吸取位置自动示教、或在手动示教中进行了吸取位置示教的元件。
未执行示教 吸取位置自动示教、及在手动示教中未进行吸取位置示教的元件。
单独示教对象元件 成为进行示教对象的供应元件。
（2）供应元件的详细信息
显示成为示教对象的供应元件的详细信息。
图 2-13-2-1-3 供应元件的详细信息
按
[
<<
]或[
>>
]按钮可以变更成为示教对象的供应元件。
第 1 部 基本篇 第 2 章 生产
2-168
（3）操作按钮

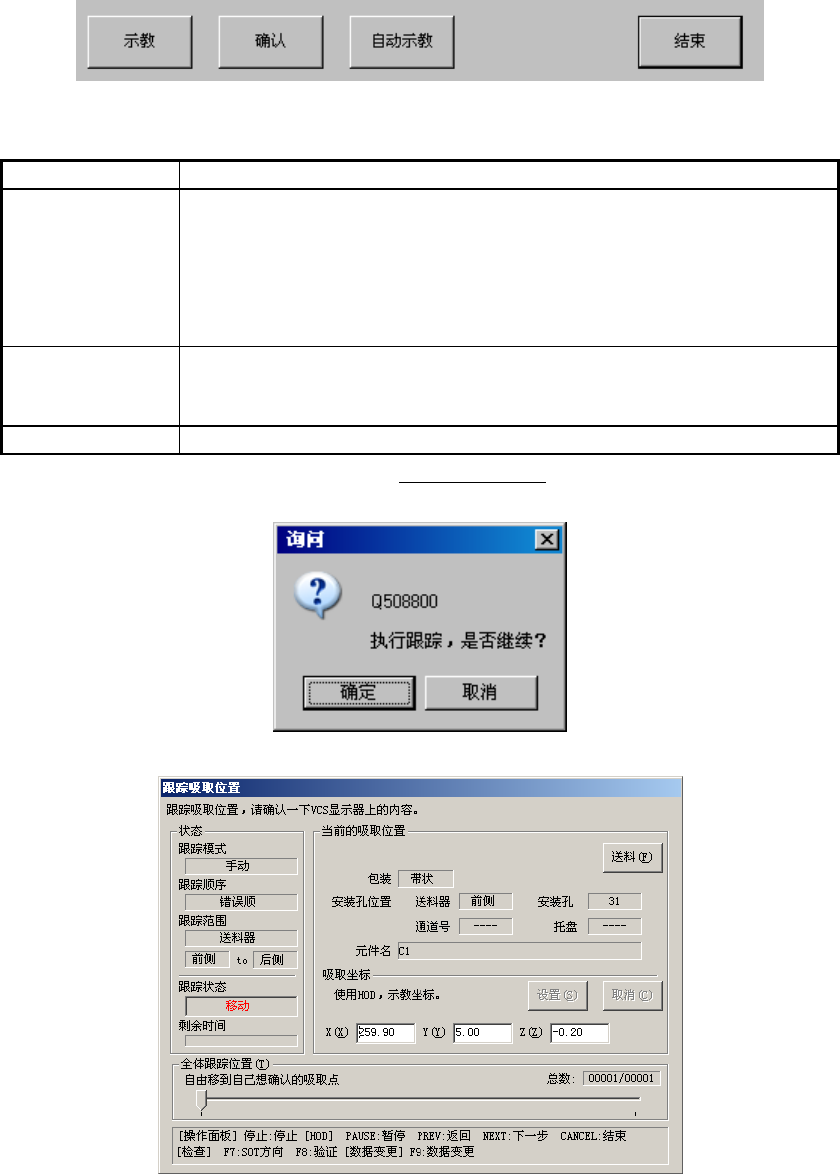

图 2-13-2-1-4 操作按钮
示教 为了对示教对象的供应元件进行示教，调出手动的吸取跟踪对话框。
确认 对全部送料器的供应元件进行自动吸取跟踪。这时，摄像机上显示出吸取
位置，请确认是否要进行供应元件吸取位置的示教。
如果确定完毕，将自动进行下一个元件的确认。此时，被视为该示教已经
完成。
如果确认时出现问题，请用<STOP>开关中断处理，进行手动示教或自动示
教。
自动示教 对吸取位置自动示教对象的供应元件的吸取位置进行自动示教。
如果成功，示教结束。
如果失败，则变成自动示教错误状态。
结束 退出简易设置准备的示教对话框。
点击“确认”或执行“自动示教”时，因为设备会立即运作，会显示确认安全的信息。执行前务必
确认设备内部与周围的安全。
图 2-13-2-1-5 确认信息
图 2-13-2-1-6 吸取跟踪对话框
有关吸取位置自动示教、确认、示教显示、吸取跟踪对话框，请参见《4-5-4-4-4 坐标系：吸取
位置 / 高度》。
第 1 部 基本编 第 3 章 维护
3-1
注意
1. 加油脂时，请使用附带的油脂类。另外，对于指定为仅限黄油的部位，仅能使用附带的
黄油(6459 黄油 N)。
2. 在指定使用黄油（CG2 润滑油）的部位，除附带的黄油(CG2 润滑油)以外，切勿使用其他的
产品。
以上，请勿使用 JUKI 指定以外的油脂类产品。
3. NEW DEFLEXOIL NO.1：第 4 种类第 3 石油类
黄油(6459 黄油 N)：消防法规定为非危险物，
黄油(CG2 润滑油)：消防法规定为非危险物。
第 3 章 维护
3-1 日常检查项目一览
日常检查项目 检查·加油频率
处理
方法
检查调整项目 处理确认方法 每天 每周
每月 每 2 个月
每半年
每年
检查
空气压力 确认是否为 0.5MPa ○
管道及接头 空气泄漏 ○
各单元气缸 操作确认 ○
空气过滤器(贴片头) 是否无污垢 ○
开机指示灯 确认点亮 ○
传送带 磨损、破损、松弛 ○
传送滑轮 动作确认 ○
挡片 磨损、破损 ○
气弹簧 保持前后安全盖开放状态 ○
芯片箱 丢弃芯片 ○
电缆、插头 检查确认连接状况 ○
真空泵 检查压力 根据负压表判断
清扫
X、Y 轴直动单元 除去灰尘、油污 ○
传送带 除去灰尘、异物 ○
各传送传感器 清扫 ○
激光校准传感器 清扫传感器视窗的赃污 ○
EPV61/62（选购项） 清扫镜片、照明 ○
吸嘴 清扫吸嘴 ○
吸嘴外轴 清扫轴的内部 ○
ATC 托架 除去灰尘、油污 ○
CVS(选项) 除去灰尘、异物 ○
送料器台架、统一更换台 除去异物 ○
OCC(偏光滤镜) 除去灰尘、异物 ○
VCS 清扫上面的赃污 ○
CAL 块 除去灰尘、异物 ○
共面性(选项) 清扫传感器视窗的赃污 ○
负荷控制单元（选项） 除去灰尘、异物 ○
风扇马达 除去灰尘、异物 ○
注油
X、Y 轴直动单元导轨
活动是
否平滑
6459 润滑油 N ○
传送螺杆(轴)
6459 润滑油 N ○
传送导轴 6459 润滑油 N ○
基板挡块部分 6459 润滑油 N
○
滚珠丝杠 (贴片头部) CG2 润滑油 ○
花键轴(贴片头部) CG2 润滑油 ○
吸嘴 油 清扫后
吸嘴外轴 6459 润滑油 N,油
○
统一更换台 6459 润滑油 N
○
支撑台 CG2 润滑油 ○
1 年＝6,600 小时
为防止因意外启动而导致事故，请在切断电源后进行检查。
危险
