第 2 部 功能详细编 第 7 章 操作选项
7-3
7-2 详细设置项目
从主画面的菜单栏中选择[选项]/[操作选项]后，显示操作选项的设置画面。
操作选项由7项构成，点击画面上方的标签，可切换各项目。
7-2-1 示教

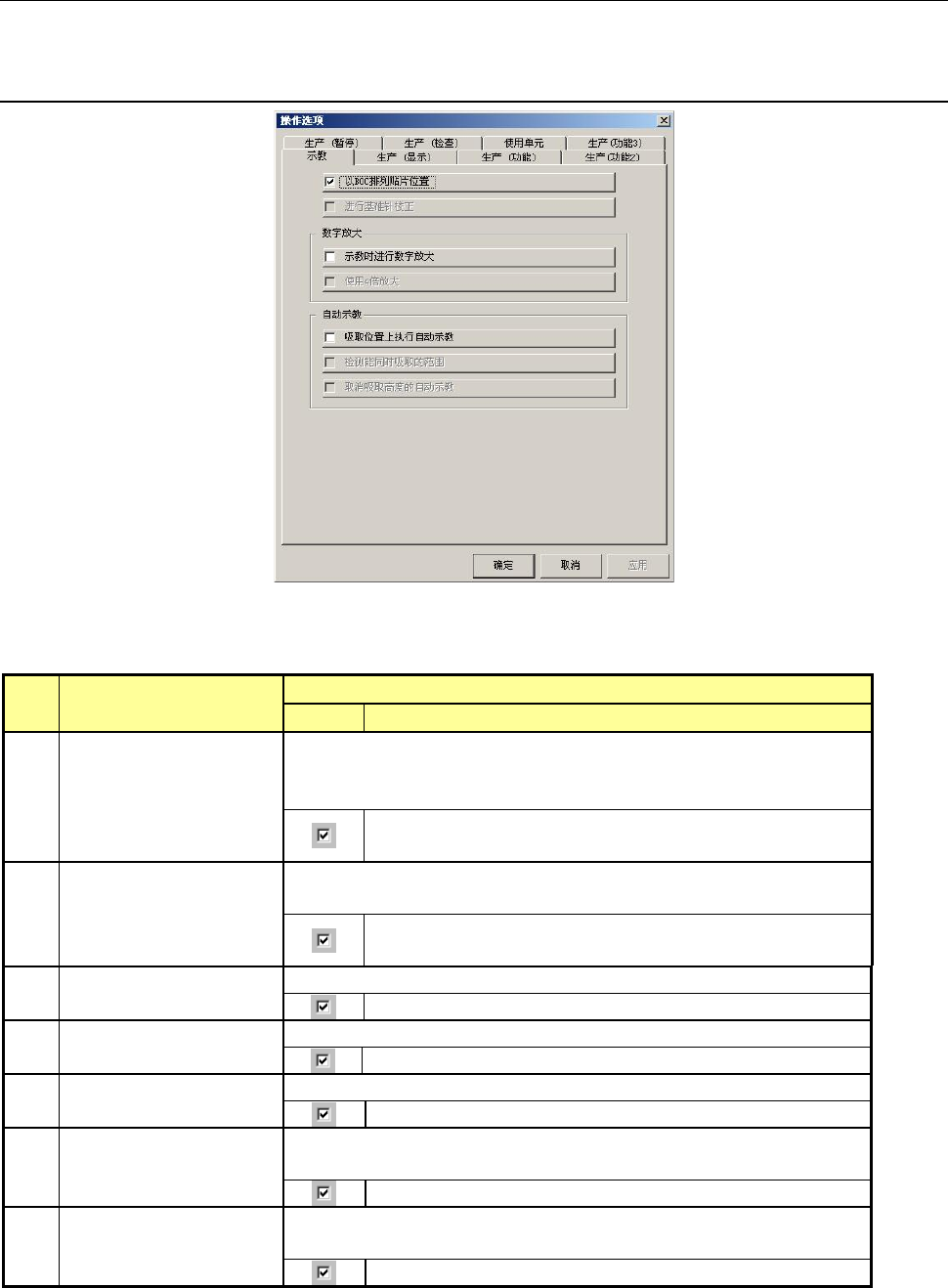

图 7-2-1 示教选项
表 7-2-1 示教选项设置项目的细节和内容
序
号
项目
内容
状态 动作及详细内容
１ 以 BOC 排列贴片位置
对编辑数据时示教贴片位置是否要执行 BOC 校准(执行 BOC 标记识
别、内部校正)进行设置。
通常为选中状态(设置为“执行”)。
示教贴片位置时，在 BOC
校正后移动坐标，获取该值后，
执行逆向校正。因此，可对基板示教正确的贴片位置坐标。
２ 进行基准针校正
对基板数据的定位方式为孔基准时，是否要根据基准销与从动销之
间的倾斜度校正贴片位置进行设置。
若基板数据的定位方式为孔基准时，要根据基准销和从动
销之间的倾斜度校正贴片位置。
※注
3
数字放大
示教时进行数字放大
对跟踪中示教时，是否要使用 HOD 的 WINDOW 键放大数字进行设置。
在示教中使用 HOD 的 WINDOW 键放大数字。
4
数字放大
使用４倍放大
已设置「示教时进行放大数字」后，对是否要放大４倍进行设置。
数字放大 4 倍显示。
5
自动示教
吸取位置上执行自动示教
对是否在吸取跟踪中执行自动示教继进行设置。
在吸取跟踪中自动示教。
6
自动示教
检测能同时吸取范围
在选中
「吸取跟踪中执行自动示教」的情况下，对是否要检测能同时
吸取的范围进行设置。
检测能同时吸取的范围。
7
自动示教
取消吸取高度的自动示教
在选中「吸取跟踪中执行自动示教」的情况下，对执行/
取消自动示
教吸取高度 Z 坐标进行设置。
取消自动示教吸取高度。
※注：在机器设置中，只有正确的输入基准销和从动销的坐标，才能正确地进行校正。
第 2 部 功能详细编 第 7 章 操作选项
7-4
7-2-2 生产（显示）
设置生产时的画面显示等。

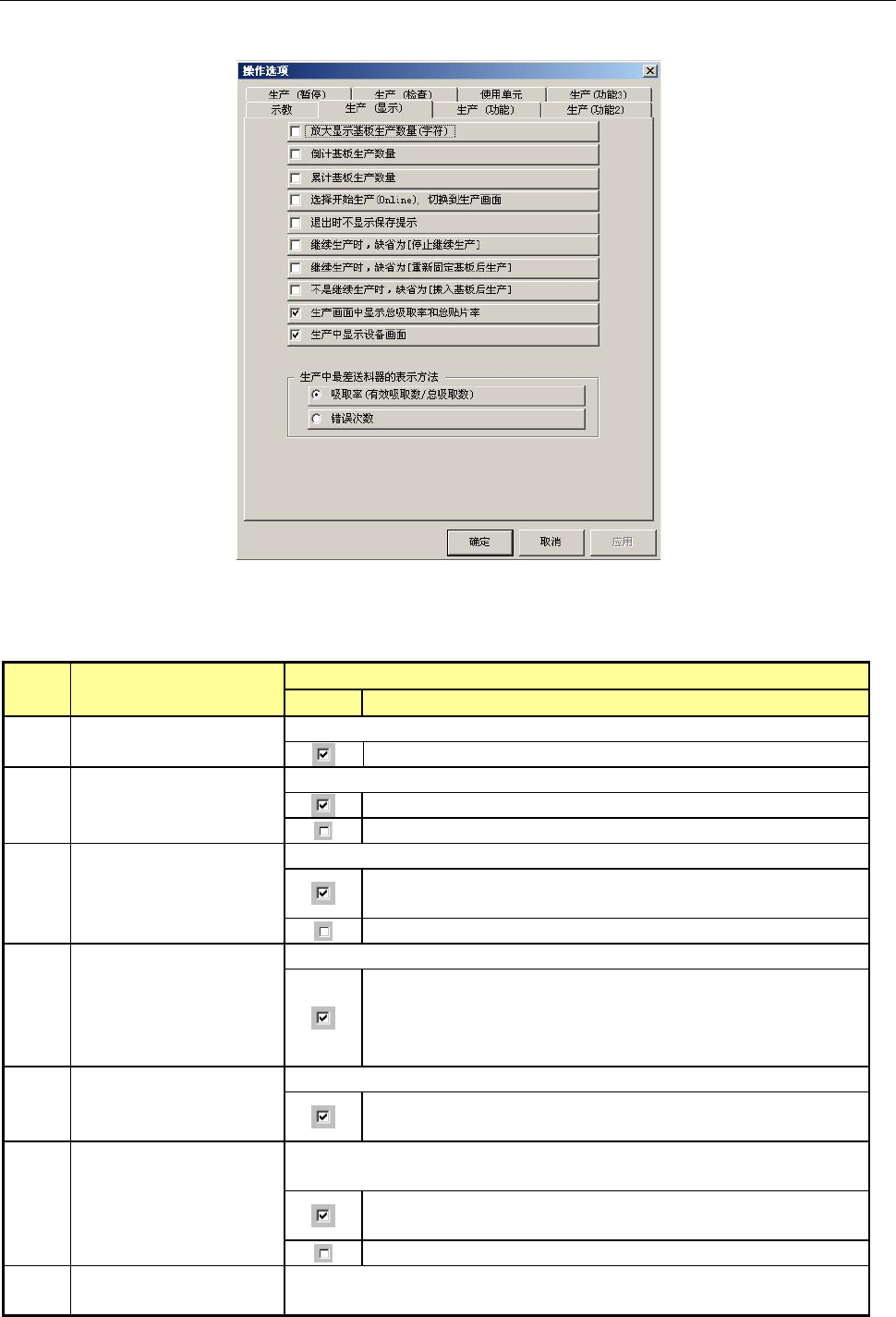

图 7-2-2 生产时的显示选项
表 7-2-2 生产时显示选项设置项目的细节和内容
序号.
项目
内容
状态 动作及详细内容
１
放大显示基板生产数量
对是否用大写来显示生产运行中的基板数量进行设置。
用大写来显示生产运行中已生产的基板数量。
２
倒计基板生产数量
对剩余生产基板数量的显示方法进行设置。
显示剩余的预计生产数量。
显示实际生产数量。
３
累计基板生产数量
对生产基板数量的更新方法进行设置。
不清除生产管理信息时，为实际生产的累计数量。(显示总数
量)
按<START>开关后，实际数量清除为零。
４
选择开始生产(ONLINE)
，
切换到生产画面
对开始在线连接生产时是否自动切换画面进行设置。
在初始(桌面)状态开始 ONLINE 基板生产，从 ONLINE、生产程
序数据下载完成后自动切换为生产条件(基板生产)画面。
另外，使用生产支援系统随需应变功能时，生产程序数据下
载完成后也会自动切换为生产条件(基板生产)画面。
５
退出时不显示保存提示
对退出生产条件画面时是否显示保存生产程序的提示进行设置。
退出生产画面时，不显示保存生产程序的提示。
此时，生产程序不被自动保存。
６
继续生产时，缺省为「停
止继续生产」
对生产中停止后再按<START>重起时的生产开始前处理画面(有继续生产
文件时)上，是显示 “继续生产”还是“不继续生产” 设置默认值。
生产中停止后按<START>
重起时在“继续生产”、“不继续生产”
两者中，设置默认值为“不继续生产”。
设置为“继续生产”。
７
继续生产时，缺省为「重
新固定基板后生产」
对生产开始前画面上显示有继续生产文件时的初始生产操作，设置默认
值是“基板送入后生产”、还是“重新固定基板后生产”。
第 2 部 功能详细编 第 7 章 操作选项
7-5
当生产中停止、按<START>时画面上显示
“搬入基板后生产”、
“重新固定基板后生产”2 个项目。默认值设置为执行“重新
固定基板后生产”。
执行“搬入基板后生产”。
8
不是继续生产时，缺省为
「搬入基板后生产」
当生产开始前的对话框显示的不是继续生产，而是可选择初始生产动作
（ [搬入基板后生产]，或 [重新固定基板后生产]
）时，可设置默认值。
执行[搬入基板后生产]。
执行[重新固定基板后生产]。
9
生产画面中显示总吸取
率和总贴装率
在选择框中设置是否在生产中画面上显示 [总吸取率] 和 [总贴装
率]。
显示 [总吸取率] 和 [总贴装率] 。
不显示 [总吸取率] 和 [总贴装率] 。
10
生产中显示设备画面
设置在生产过程中显示设备状态画面。
显示生产设备状态画面。
不显示生产设备状态画面。
11
生产中最差送料器的表
示方法 吸取率
(有效吸取数 / 总吸取数
)
设置执行生产时画面上最差送料器的显示方法。
根据 有效吸取数 / 总吸取数 计算出吸取率，显示吸取率最
差的三个送料器。
生产中最差送料器的表
示方法 错误次数
根据吸取出错的总数，显示最差的三个送料器。
