第 2 部 功能详解篇 第 6 章 通用图像 6- 44 · 标记 最多可指定 3 个。 · 孔也可指定圆 形标记的极性反转 ( 暗 ) ，但图 像必须映照成规则的圆形。 ( 请注意，用透射照明识 别厚元件时，孔 有时不能映照成 规则的圆形。 ) · 有邻近的尺寸相 同的标记或有相 同形状相同尺 寸的元件 ( 球、 球形平面 ) 时， 必须用标准 VCS 换算 使标记离开 5mm 以 上。 6. 通用图像元件数据格式利 用时的注意事项 …
第 2 部 功能详解篇 第 6 章 通用图像
6-43

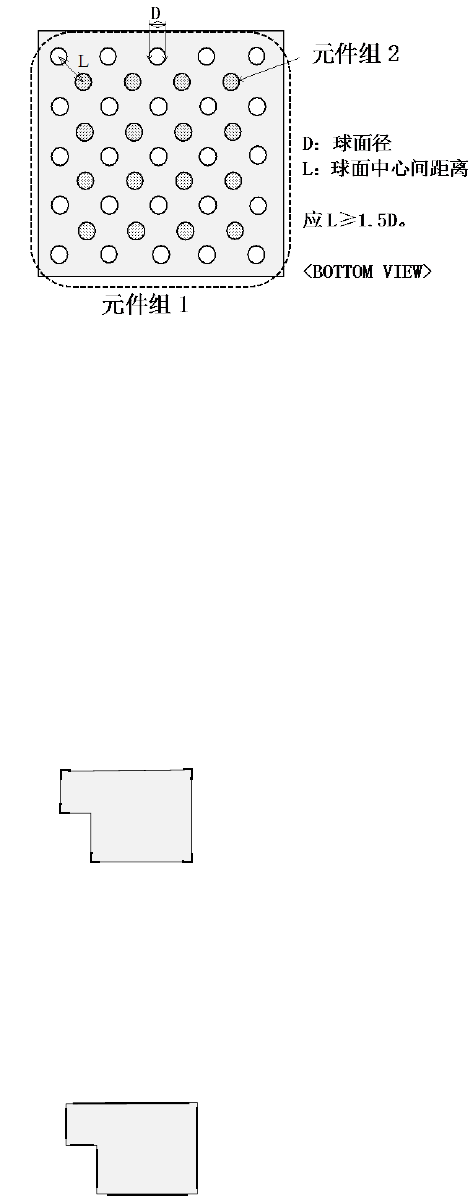

· 交错排列的 BGA 等可定义为 2 个方格的球组，此时，即使球组区域相互重叠，也可以进行指定，
但球不许相互重叠，而且各球中心的相互距离也必须离开各直径的 1.5 倍以上。
· 若在球组内只指定一部分球，则无法保证识别。
· 直径检测精度处在直径±50%以下时，可识别的间距与可识别的球直径将会受到很大的限制。
· 四方形平面必须是正方形。(但长方形的平面其引脚宽度与长度的比在 1:1 以下时，有可能作为
引脚来识别。)
· 1 个球不能在不同的球组中定义。另外，也不可进行球相互重叠的定义。即使弄错球间距、球行
列数以及球直径有时也会成为这样的定义，请务必注意。
5. 外形元件类的限制
· 指定 1 种引脚和球以外的元件(角、边、标记)时，必须指定 2 处以上。单独指定其他类型的元件
时，除了边之外，只能指定 1 处。
· 角最多可指定 4 处，具有相同指定角度(θ偏移)的角只能指定 1 个。
虽然θ0°的角有 2 个，
但是只能指定 1 个。
<TOP VIEW>
θ270°角
θ0°角 2
θ0°角 1
θ90°角
θ180°角
· 有相邻近的相同指定角度(θ偏移)的角或有角的元件(引脚、四方形平面、四方形标记)时，必须
用标准 VCS 换算使角离开 4mm 以上。(由于版本 1.10 的限制，最外周的交点也看作是角，因此，
必须离开相同的距离。)
· 边最多可指定 4 个边，但具有相同指定角度(θ偏移)的边只能指定 1 个。在最外周边的情况下，
长度必须为元件尺寸的 1/2 以上。仅在指定边时才必须包括正交的 2 边。
θ0°与 270°的边各有 2 个，
但是只能指定 1 个。
<TOP VIEW>
θ270°边 1
θ0°边 2
θ0°边 1
θ90°边
θ180°边
θ270°边 2
-
-
第 2 部 功能详解篇 第 6 章 通用图像
6-44
· 标记最多可指定 3 个。
· 孔也可指定圆形标记的极性反转(暗)，但图像必须映照成规则的圆形。(请注意，用透射照明识
别厚元件时，孔有时不能映照成规则的圆形。)
· 有邻近的尺寸相同的标记或有相同形状相同尺寸的元件(球、球形平面)时，必须用标准 VCS 换算
使标记离开 5mm 以上。
6. 通用图像元件数据格式利用时的注意事项
· 请将其适用于有位置精度时，且必须识别的元件组(尤其是引脚)。
若将其用于位置精度偏差较大的元件组(尤其是引脚)，则易于出现识别错误。
第 2 部 功能详解篇 第 6 章 通用图像
6-45
6-7 MNVC（多吸嘴 图像定心）
6-7 节及 6-8 节是关于 MNVC 功能的规格和操作说明。
6-7-1 概要
MNVC(Multi Nozzle Vision Centering)功能：使用 LNC60 贴片头校正图像识别，可以大幅度地提高图像
识别贴片效率。不同机种的图像识别对应状况参见下表。
表 6-7-1-1 各机种图像识别状况
LNC 60 (左) IC(右)
KE-2070 MNVC 为选项，可以选择配备 --
KE-2080
KE-2080R
MNVC 为选项，可以选择配备 标准配备对应图像识别
• KE-2070 的 MNVC 功能为选项，可以选择配备。
KE-2070 加装此功能后，最多可用 6 个贴片头依次进行图像识别。
• KE-2080/2080R 的 MNVC 功能为选项。
KE-2080/2080R 加装此选项后，最多可用 7 个贴片头依次进行图像识别。但对短边 3mm
以下的高分辨率摄像机识别的元件，在没有附加此项选项状态下，也可用 LNC60 贴片
头识别图像。
6-7-2 设定和准备
为了使用 MNVC 功能，需要进行以下的设置和准备。
• 在机器设置时，请把 MNVC 选项设置为有效（参见“6-8-1 机器设置”）。
• 在生产程序的内容里，包括有 L 贴片头对大型元件(超过 10 mm)进行图像识别处理时，
在 ATC 上“用 VCS 不能检测的吸嘴(注 1)” KE-2070 有 6 个以上，KE-2080/80R 有 7 个
以上(注 2)。
注 1：所谓“用 VCS 不能检测的吸嘴”是指在 MNVC 选项运行状态下也不能用图像识别装置检测的吸嘴，
系指以下吸嘴。
1. 在 500 号到 508C 号的吸嘴中，下面中央的金属部分被涂成黑色的(参见下图)。
图 6-7-2-1 从下面看的适合吸嘴例
2. 标准吸嘴以外，短边 4mm 以下的吸嘴(参见“6-7-7（2）特别订制吸嘴”)。
3. 夹持吸嘴被涂成黑色的。
* 下面中央的金属部被涂成黑色
