第 2 部 功能详细编 第 9 章 手动控制
9-40
9-4-5-3 元件验证
CVS 被把机器 Rev 分配。CVS 的种类请参见「第 3-3-12 章 CVS（元件检验系统）」。

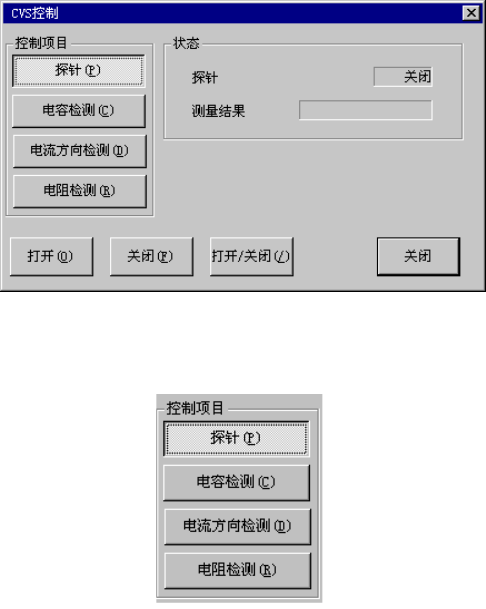

① 1 轴用 CVS
从菜单栏中选择“控制”/“其他”/“元件验证”时，会显示如下的元件验证画面。
只有安装CVS选项的机器，才会显示此项。
图 9-4-5-3-1 元件验证控制
(1) 控制项目
用按钮选择控制/项目。
图 9-4-5-3-2
(2) 控制按钮
用控制按钮执行控制项目。
控制按钮的显示因控制项目而异。
1) 探针
控制探针的打开/关闭。
·选择控制项目的“探针”后，再选择“打开(O)”按钮、“关闭(F)”按钮、“打开/关闭(／)”
按钮或按下“F3”键、“F4”键、“F5”键来进行控制。
2) 电容检测、电流方向（二极管）检测、电阻检测
测量容量。
·选择各控制项目后，再选择“测量(M)”按钮、“模式(O)”按钮、“探针 (B)”按钮或按下
“F3”键、“F4”键、“F5”键来进行控制。
(3) 状态显示
在控制结束时显示各单元的状态。
第 2 部 功能详细编 第 9 章 手动控制
9-41

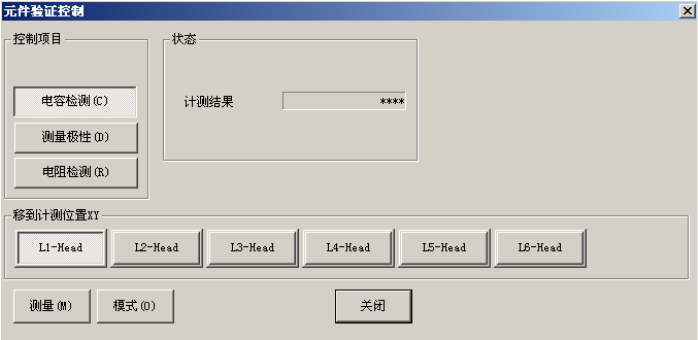

② 6 轴用 CVS
从菜单栏选择「控制（C）」/「其他（O）」/「元件验证（V）」，即显示以下元件验证画面。仅限
安装有 CVS 选项的机器会显示此项。
图 9-4-5-3-1 元件验证控制
(1) 状态
计测完成后，显示计测结果。
(2) 移到计测位置 XY
将指定的 Head 移动到计测位置 XY。
(3) 控制项目
使用单选按钮选择控制项目。
1) 电容检测
检测电容元件的容量。
选择[测量(M)]按钮、[模式(0)]按钮，或按[F3]键、[F4]键进行控制。
2) 二极管检测
测量二极管元件的极性。
选择[测量(M)]按钮、[模式(0)]按钮，或按[F3]键、[F4]键进行控制。
3) 电阻检测
测量电阻元件的电阻值。
选择[测量(M)]按钮、[模式(0)]按钮，或按[F3]键、[F4]键进行控制。
第 2 部 功能详细编 第 9 章 手动控制
9-42

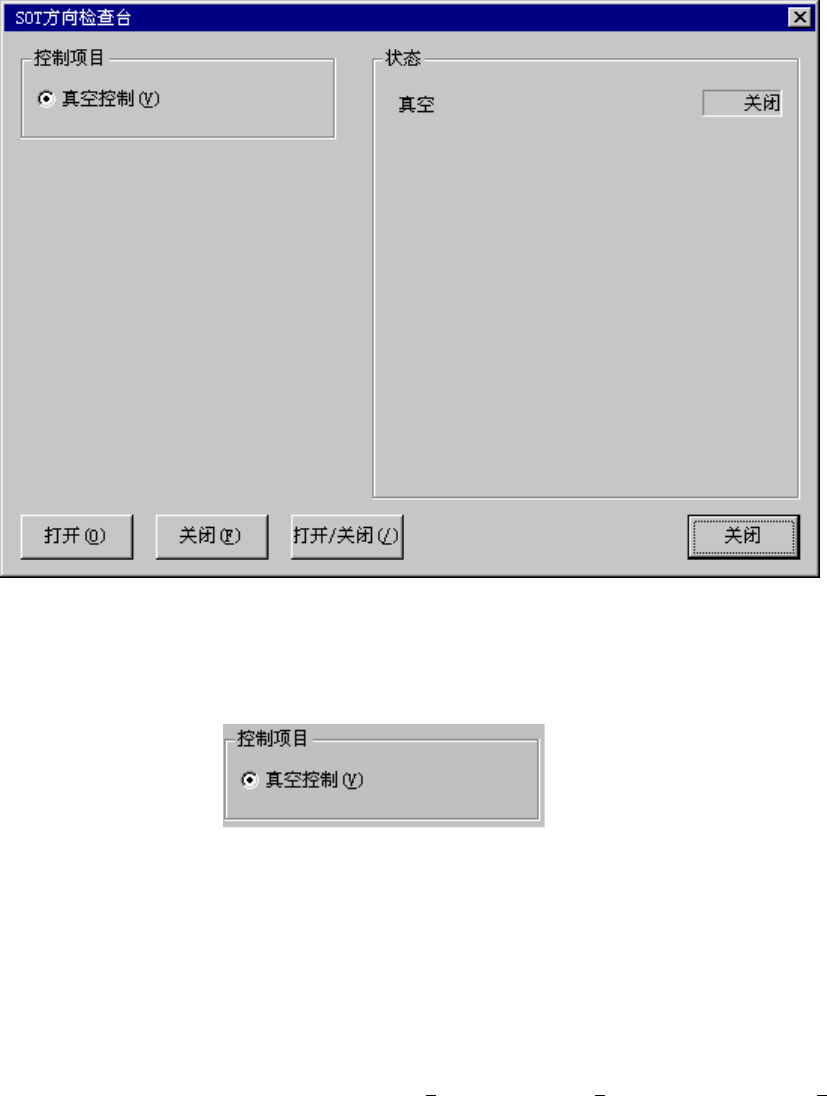

9-4-5-4 SOT 方向检查台
从菜单栏中选择“控制”/“其他”/“SOT方向检查台”，则显示如下的SOT方向检查台画面。
图 9-4-5-4-1 SOT 方向检查台
(1) 控制项目
利用单选按钮来选择控制项目。
图 9-4-5-4-2
(2) 控制按钮
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
1)真空控制
控制真空的打开/关闭。
·选择控制项目的“真空控制”后，再选择“打开(0)”按钮、“关闭(F)”按钮、“打开/关闭(/)
”
按钮或按下“F3”键、“F4”键、“F5”键来进行控制。
(3) 状态显示
在控制结束时显示各单元的状态。
