2) 在供料器窗口中安排
在供料器安排窗口中，使用鼠标就可编辑供料器安排。
但IC回收带不能编辑。
编辑后关闭供料器安排、站台选择画面时，会显示下列信息，询问是否把编辑内容反映到程序数
据中？
图 4-4-2-5-4 确认编辑内容更新的信息
●是 ： 将变更内容反映到程序数据后退出。吸取数据将依此改变。
被移动或复制的供料器的吸取坐标，将被恢复为设计值。
●否 ： 不保存变更内容并退出。
●取消 ： 返回关闭操作前的状态。
① 选择供料器
选择需要移动、复制、删除的供料器。被选中的供料器将区别显示。选择供料器的方法有以下几
种。
表 4.4.2.5.1 供料器的选择操作
编号 操作 结果
用鼠标点击供料器。
点击的供料器成为选中状态。
用鼠标点击供料器。
拖拽鼠标形成四边
形，四边形内的供料器为选中状
态。
按住
CTRL 键的同时点击供
料器
如果还有其他要选中的供料器，按住该供料器
+CTRL
键，则点中的供料器成为选中状态。
按住
SHIFT 键的同时点击供
料器
点最初指定的供料器，按住
SHIFT 键，再点最后要
选中的供料器，之间的供料器全部为选中状态。
第 1 部 基本篇 第 4 章 制作生产程序
4-132
② 移动供料器
要移动的供料器时，点击目标供料器，拖曳到目标位置，再松开按钮，该供料器就会移动到其最
近的供料器安排位置。

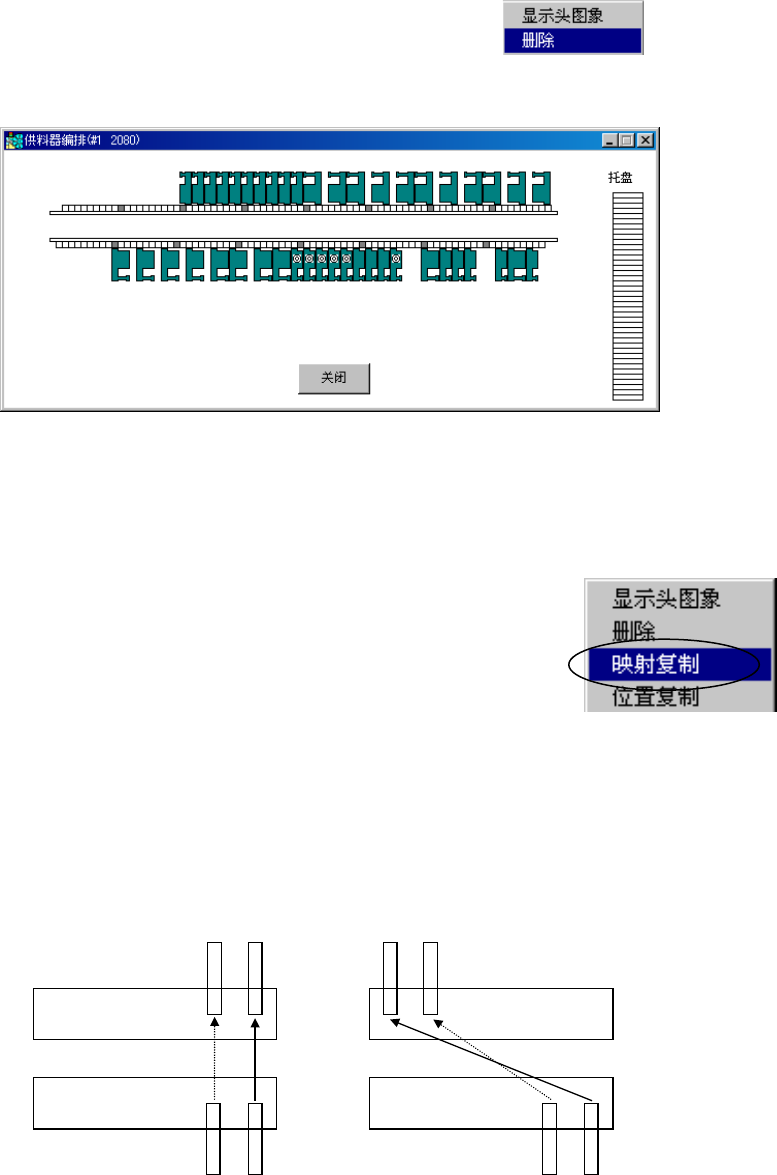

图 4-4-2-5-5 移动供料器画面例
③ 复制供料器
选择供料器，拖曳时按住CTRL键，则可复制供料器。
④ 删除供料器
选择供料器，在反色显示状态下，按DEL
键即可删除供料器。或选中供料器，在反色显示状态下，
按鼠标的右键，从显示的菜单中选择删除。
点
击
松开
第 1 部 基本篇 第 4 章 制作生产程序
4-133
⑤ 显示贴片头图像
把供料器安排显示模式，切换为贴片头图像显示模式。
点击鼠标右键即可“显示头图象”。
贴片头图象显示模式，以图像形式显示贴片头的间隔。把供料器对准贴片头间隔进行配置，即可
按指定同时吸取。
图 4-4-2-5-6 贴片头图象显示模式的显示例
要解除贴片头图象显示模式，点击鼠标左键即可。
⑥ 映射复制、位置复制
选择要复制的供料器后，点击鼠标的右键，从显示的菜单中选择映
射复制或位置复制。
当选择前面的供料器时将复制到后面，选择后面的供料器时把供料
器复制到前面。(托盘元件不能复制)
● 映射复制（以线对称复制）
供料器前后孔编号复制到相对位置。
● 位置复制（以点对称复制）
编号顺序固定，以点对称复制换位，换位后的位置可相互使用。
以线对称复制时
F-79
F-75
R-79
R-75
以点对称复制时
F-79
F-75
R- 5
R- 1
