第 1 部 基本编 第 2 章 生产
2-80
⑤ 改变吸取坐标
无法顺利吸取时，可用手动输入或使用HOD装置进行坐标示教，更改吸取坐标。
3) 单独验证
请从菜单栏中选择“工具”/“检查”/“单独验证”。
以列表显示“元件数据”中验证被设定为“是”的方形芯片。
请选择需要检查的元件，单击“单独检查”。

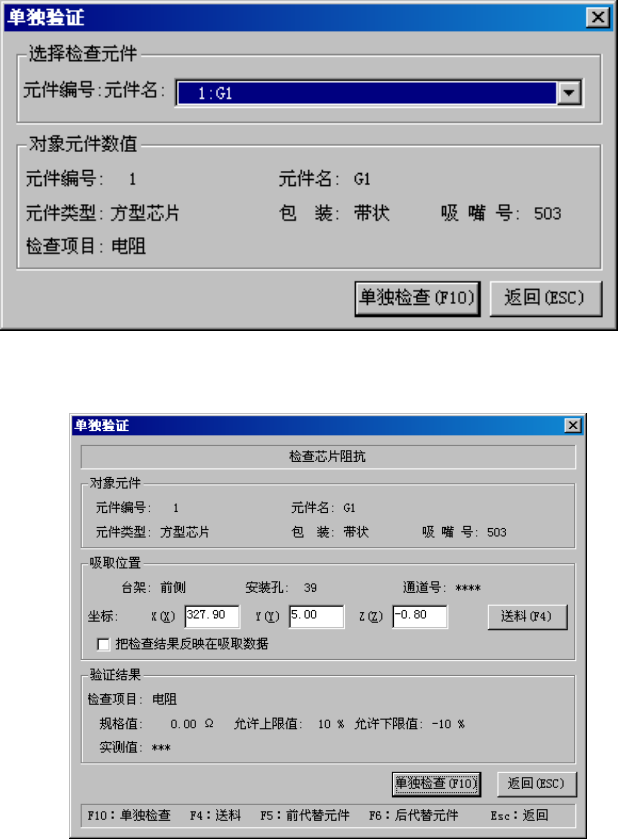

图 2-10-6-1-2 单独验证元件选择画面
显示如下画面：
图 2-10-6-1-3 执行单独检查画面
① 对象元件
显示元件的内容。
第 1 部 基本编 第 2 章 生产
2-81
② 吸取位置
显示吸取元件的吸取位置的内容。也可把吸取位置改为前代替元件及后代替元件的位置。
● 送料
顶推一下供料器，送出元件(32mm纸粘着帯除外)。
● 把检查结果反映在吸取数据（将示教结果反映到吸取数据中）
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选中时，坐标仅适用于此次吸
取。
③ 验证结果
显示当前选中元件的检查项目、规格值、上限、下限。
元件检查后，在实测值中显示检查结果。
单击“单独检查”按钮执行单独检查，显示如下的画面。
图 2-10-6-1-4 正在进行单独检查
· 对象元件（检查中的元件）
显示检查中的元件内容。
· 检查值（检查中的值）
显示检查项目、规格值、允许值的上限下限与当前的动作状态。
单击“单独检查”后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
在单击“单独检查”前，请务必确认无人在进行装置内部的作业。
在单击“单独检查”前，请确认装置附近没有会受到人身伤害的人。
在单击“单独检查”前，请确认装置内部没有安装、安放会妨碍装置运行
的物体(调整工具等)。
注意
第 1 部 基本编 第 2 章 生产
2-82
4) 连续验证
请从菜单栏中选择“工具”/“检查”/“连续验证”。
显示如下画面。请设定检查对象元件的条件，单击“连续检查”。
进行检查。
单击“连续检查”后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在单击“连续检查”前，请务必确认无人在进行装置内部的作业。
在单击“连续检查”前，请确认装置附近没有会受到人身伤害的人。
在单击“连续检查”前，请确认装置内部没有安装、安放会妨碍装置运行的
物体(调整工具等)。
图 2-10-6-1-5 进行连续检查
(1) 贴片对象元件
仅检查元件数据中某一条件与之一致的元件时，进行此项设定。
① 全部元件
检查所有的元件数据。
② 薄元件（仅限于薄元件）
仅检查高度在设定的“高度”值以下的元件。
③ 指定元件类型（仅限于指定的元件类型）
仅检查指定的元件类型。
④ 指定吸嘴号（仅限于指定的吸嘴使用的元件）
仅检查指定的吸嘴所要使用的元件。
⑤ 指定验证类型（仅限于指定的验证类型）
仅检查指定的验证类型 (电阻、电容、极性)的元件。
