第 2 部 功能详细篇 第 13 章 程序补充
13-23

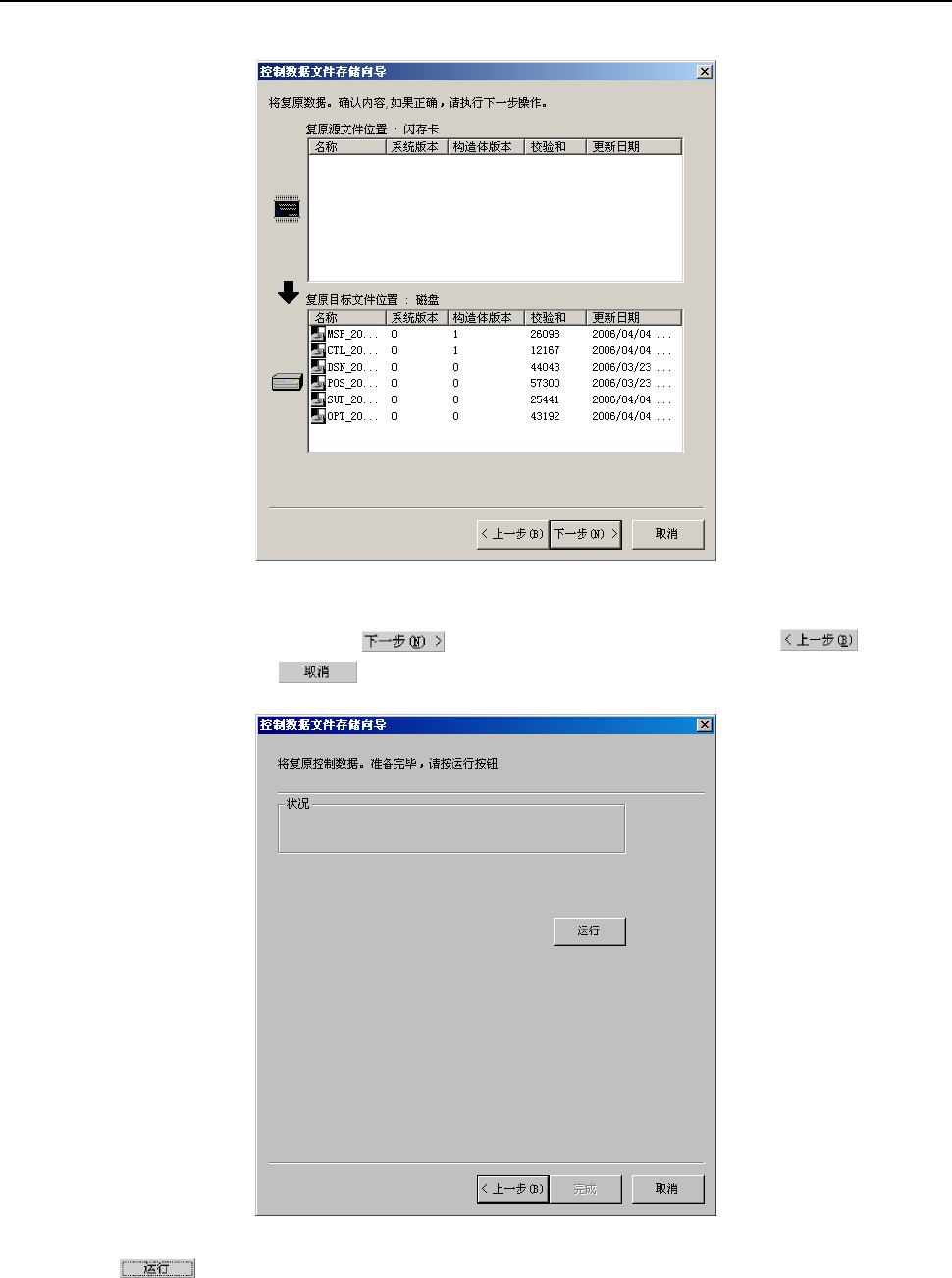

13-3-4 从闪存复原控制数据的处理
选择“从闪存卡复原控制数据文件(只限于修理工程师)”后，显示如下的画面。
图 13-3-4-1 从闪存复原控制数据的画面
确认要恢复的内容后，请按下 按钮。变更操作内容等时，请按下 按钮，或
在作业结束时按下 按钮。
图 13-3-4-2 从闪存复原控制数据的执行画面
用 按钮来恢复控制数据。
第 2 部 功能详细篇 第 13 章 程序补充
13-24

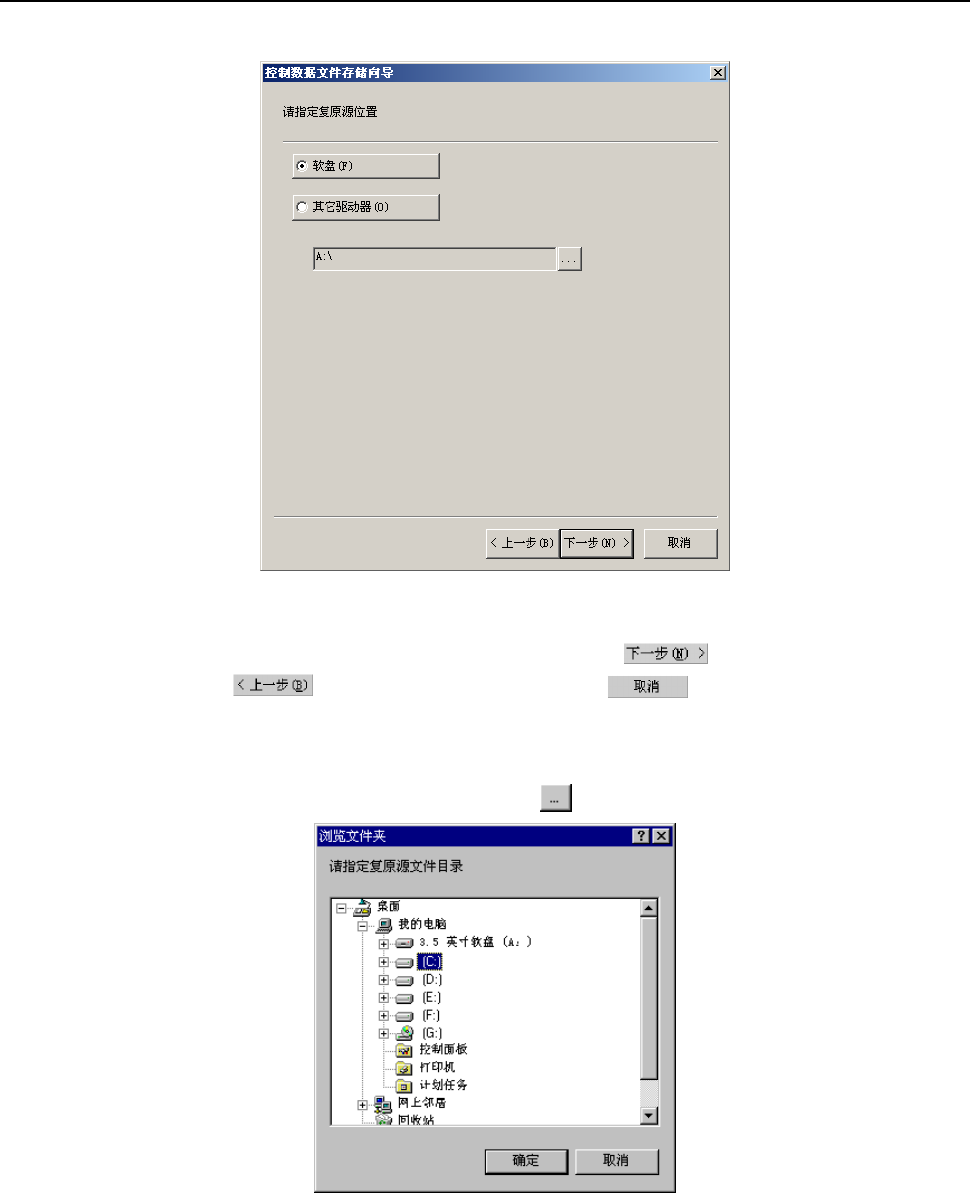

13-3-5 从软盘等恢复控制数据的复原处理
选择“从软盘复原控制数据文件(只限于修理工程师)”后，显示如下的画面。
图 13-3-5-1 控制数据文件恢复源位置画面
选择恢复源位置(［软盘］或［其它驱动器］)后，请按下 按钮。变更操作内容等时，
请按下 按钮，或在作业结束时按下 按钮。
(注)在所指定的文件夹中没有经过该保存处理压缩保存的文件时，不能执行恢复处理。
指定恢复源文件夹时，请按下文件夹的浏览按钮(
)，指定保存目的地文件夹。
图 13-3-5-2 恢复源文件夹指定画面
第 2 部 功能详细篇 第 13 章 程序补充
13-25
指定复原源文件位置后，按下 按钮，显示如下画面。
(下例为将保存复原源文件位置指定为硬盘时)
图 13-3-5-3 从软盘等复原控制数据文件的画面
选择复原源文件位置中所显示的可恢复文件后，请按下 按钮。变更操作内容等时，
请按下 按钮，或在作业结束时按下 按钮。
图 13-3-5-4 从软盘等恢复控制数据文件的执行画面
用 按钮来保存控制数据。
