第 1 部 基本篇 第 4 章 制作生产程序
4-42
4-3-5-2-2 包装方式
1) 带状元件的输入方法

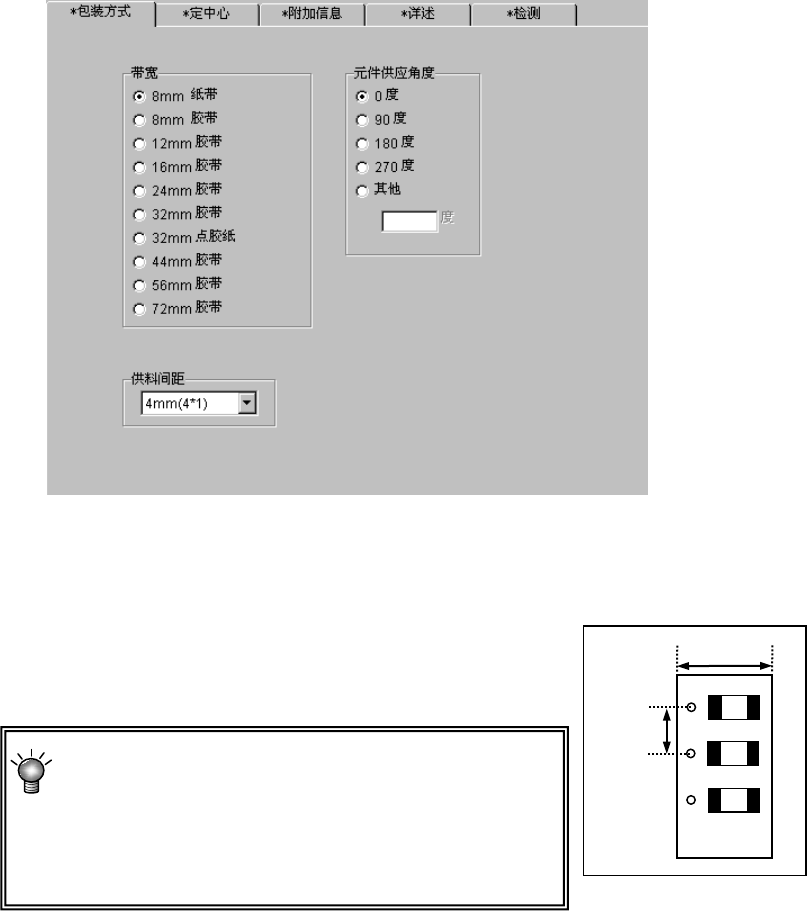

图 4-3-5-2-2-1 元件数据(带状包装)
① 带宽
选择带的宽度。
② 间距
选择带的传送间距。
当带为 12mm～72mm 时，请根据带状供料器的传送间
距来设置元件数据的间距。
例) 用 12mm 的带状供料器(FF12FS)以 8mm 的间距传送
时，将带状供料器的传送挡块设为“8”，然后将
“元件数据”的间距设为“4*2”。
有关带状供料器的设置，请参照“带状供料器使用说明书”。
③ 元件供应角度
输入带状供料器上的元件包装方式相对于基准姿势0°（贴片角度0°）的供应角度。
JUKI 推荐元件姿势，请参见 4-3-5-2-2 的 5)元件供应角度。
带宽
间距
第 1 部 基本篇 第 4 章 制作生产程序
4-43
2) 管状元件的输入方法
图 4-3-5-2-2-2 元件数据(管状包装)
① 类型
选择管状供料器的类型。
·N 型：适用于 7mm
～
13.4mm 宽的元件
·W 型：适用于 15mm
～
31.2mm 宽的元件
当为管状变换器和带状供料器时，请分别选择“转换器类型”或“带状供料器类型”。
② 送料等待时间
用百分比设置实际等待时间相对于从上一个元件吸取完成后到吸取下一个元件之间的等待时
间(根据各供料器型号设置的值)的比例。
初始值为100%。
③ 供应角度
输入管状供料器上的元件包装方式相对于基准姿势0°（贴片角度0°）的供应角度。
JUKI推荐元件姿势，请参见4-3-5-2-2的5)元件供应角度。
第 1 部 基本篇 第 4 章 制作生产程序
4-44
3) 托盘的输入方法

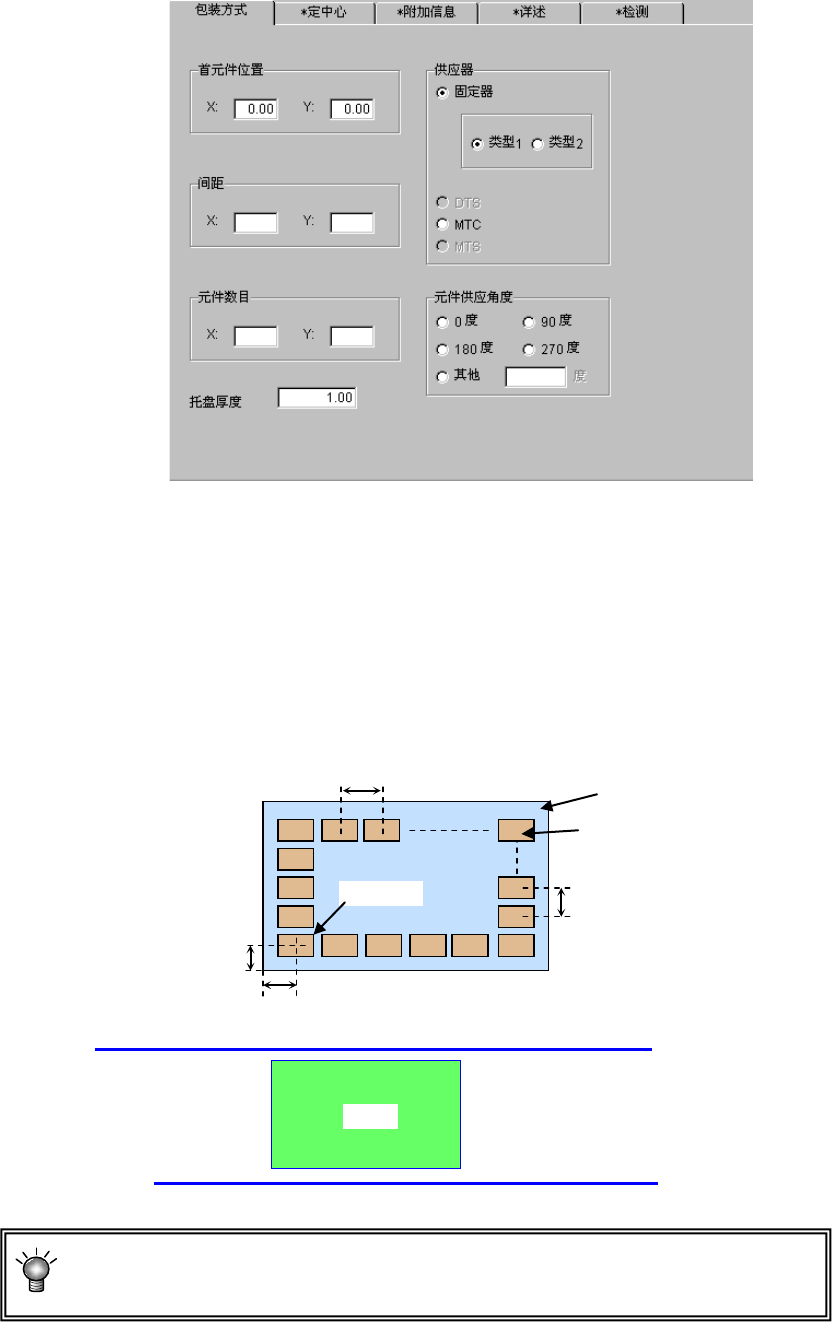

图 4-3-5-2-2-3 元件数据(托盘包装)
① 首元件位置
输入从托盘外形到首元件的元件中心位置的距离(X、Y)。
② 间距
输入元件的间距(间距X、间距Y)。
③ 元件数
输入横向、纵向的元件数(Xn、Yn)。
图 4-3-5-2-2-4 托盘的元件间距、元件数
由首元件位置、间距、元件数来决定吸取坐标的初始值。请输入正确的值。
Yn
Xn
首元件
位置 X
首元件
位置 Y
首元件
间距 X
间距 Y
托盘
元件
传送通道
基板
设备前侧
