第 1 部 基本篇 第 4 章 制作生产程序
4-4
4-2-3 设置显示语言
在选项菜单选择“设置显示语言”后，将出现下图所示对话框。
＊ 当用户组级别在管理者以上时，可执行这一功能。
各按钮的功能
① “显示/隐藏”按钮： 按下这一按钮时，桌面画面上将显示相应的语言切换按钮。（下图）
② “选择语言”按钮∶用于切换显示的语言。
③ “显示上述语言”∶按下按钮、凹陷状态的语言为使用的语言。
选择“OK”后，画面上显示所选择的语言切换按钮。选择“取消”后，设定内容将无效。
②
①
③
第 1 部 基本篇 第 4 章 制作生产程序
4-5
4-3 制作生产程序
生产基板时，需要制作生产程序数据。
启动程序编辑后，可制作和编辑生产程序。
4-3-1 启动生产程序编辑
从下面的桌面画面启动编辑程序。
图 4-3-1-1 编辑程序的启动
4-3-2 生产程序的制作步骤
生产程序由表4-3-2-1中的5个项目构成。
生产程序按照基板数据→贴片数据→元件数据→吸取数据→图像数据的顺序来制作。
键盘输入的文字仅为半角英文和数字。
输入半角英文数字以外的文字时，生产有时会出错。
表 4-3-2-1 生产程序的构成
数据种类 内 容
基板数据
处理基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。
贴片数据
处理贴片点的坐标和贴片元件名称等。
元件数据
处理元件的尺寸、包装方式等定中心时所需的数据。
吸取数据
处理带状供料器及管状供料器等元件供应位置的数据。
图像数据
※
处理 QFP、BGA 等图像识别所需的数据。
※仅进行图像定中心的元件需要制作“图像数据”。
上一项目未完成时不能打开下一项目。
例)未完成“基板数据”时，不能打开“贴片数据”。
第 1 部 基本篇 第 4 章 制作生产程序
4-6
4-3-3 基板数据
基板数据由“基本设置”、“尺寸设置”、“电路设置”3个项目构成。
●基本设置： 输入基板的基本构成。
●尺寸设置： 输入基板的详细尺寸。按照“基本设置”中的指定改变显示项目。
●电路配置： 指定电路的位置与角度的项目。限于“基本设置”中已设置“非矩阵多面电路板”
时，方可选择。
4-3-3-1 基本设置
基本设置中有7个项目。
根据生产基板的情况，输入或选择相应项目。
切换基本设置/尺寸设置/电路配置。(选择显示功能的“标签”
)
切换基板数据/贴片数据/元件数据/吸取数据/图象数据。

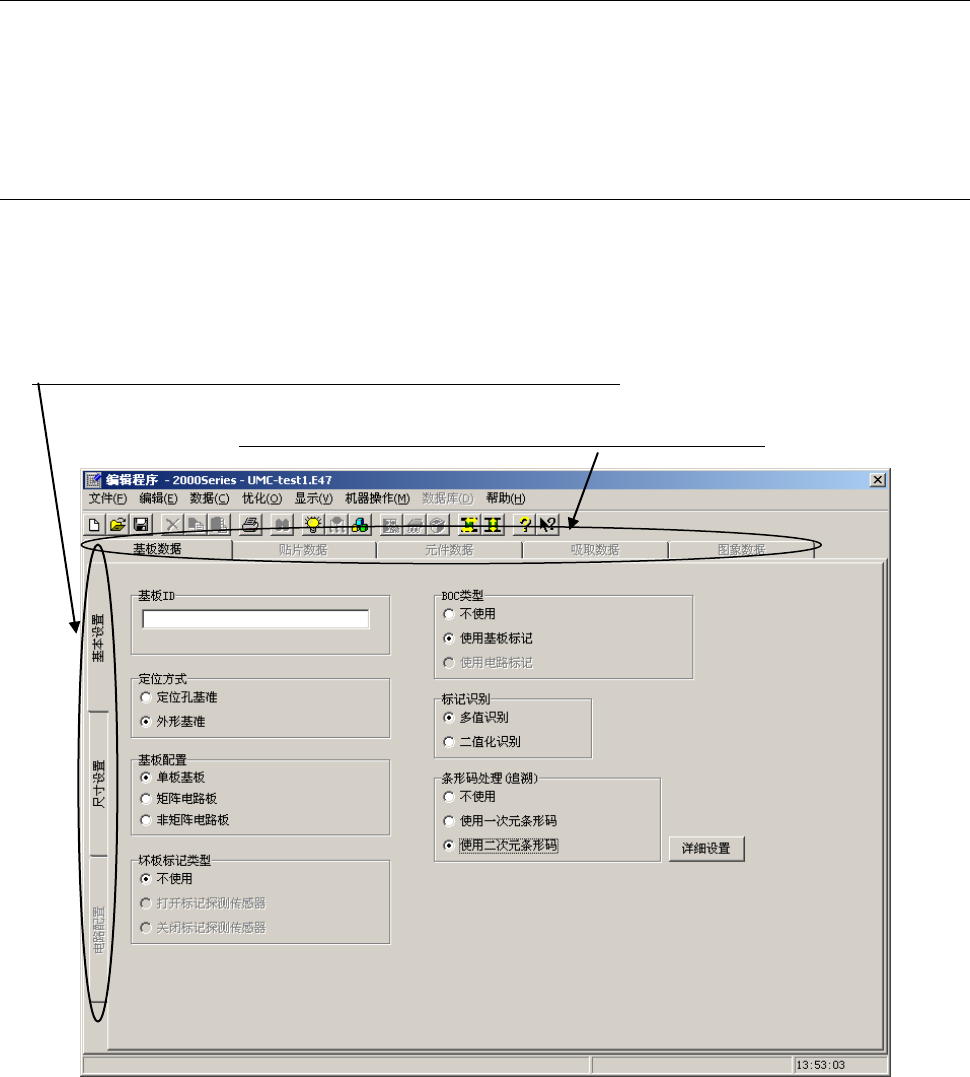

图 4-3-3-1-1 刚启动后的画面
