8-5-10-5 VCS 使用单元
选择“VCS使用单元”标签，即可显示如下VCS使用单元的设置画面。

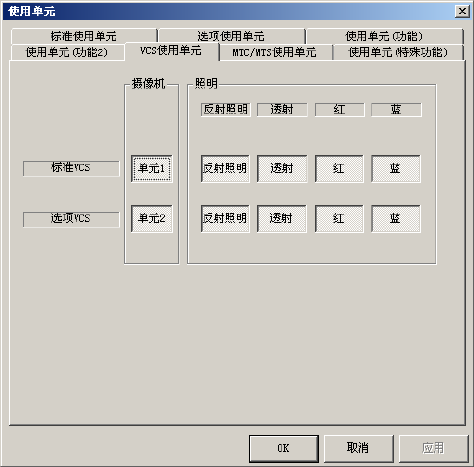

图 8-5-10-5 设置 VCS 使用单元画面
1) 设置项目
当VCS单元发生故障，在本项目中指定为“不使用的单元”时，可不必变更生产程序数据而进行
吸取贴片。
※VCS识别的元件将被跳过、不进行贴片。
2) 设置方法
· 点击所需功能项目。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· MS参数选项中没有设置的单元，不能选择。
第 2 部 基本编 第 8 章 机器设置
8-32
8-5-10-6 MTC/MTS 使用单元
对“MTC/MTS”或“DTS” 设置“有”、“无”（即设置“使用／未使用”）等。
选择“MTC/MTS使用单元”标签后，会显示下列设置MTC/MTS使用单元画面。
(KE-2070C上没有“MTC/MTS使用单元”标签。)

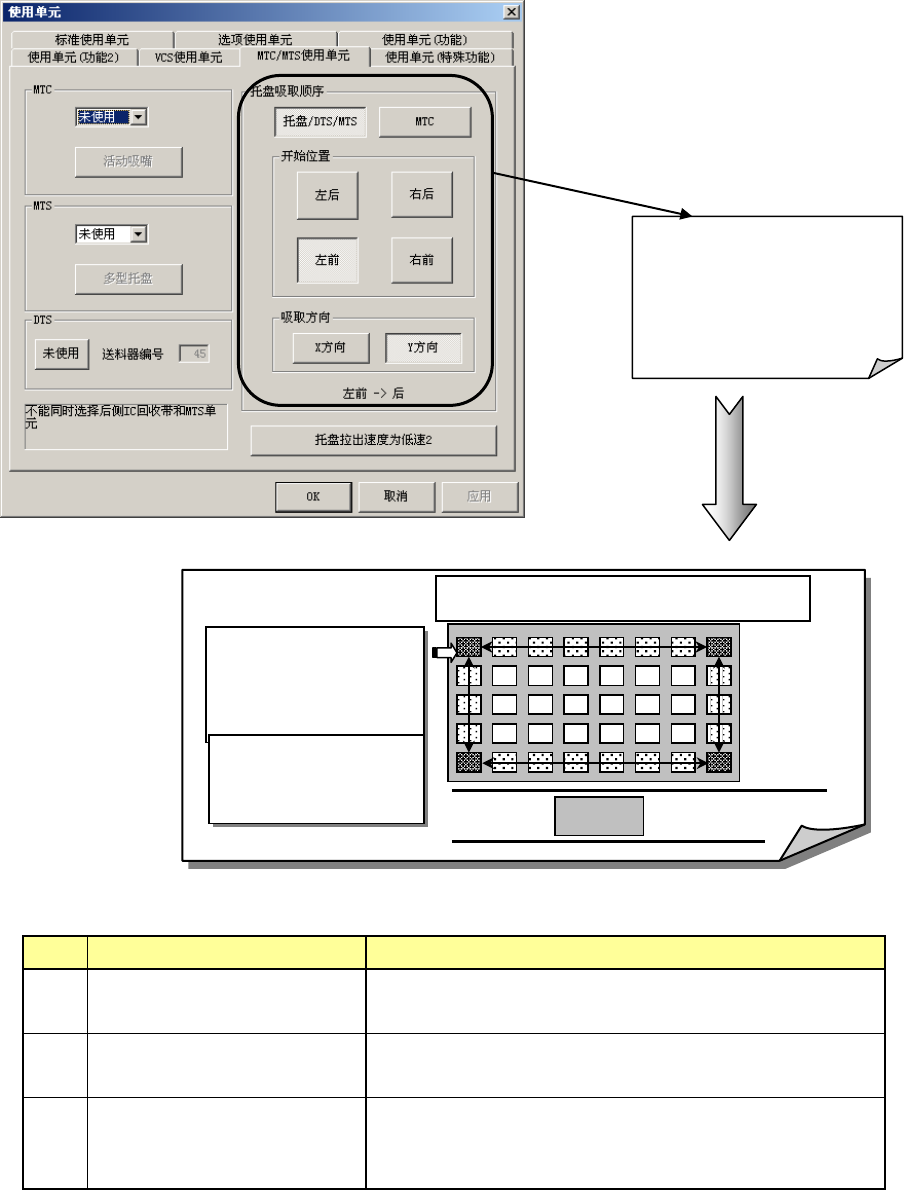

图 8-5-10-6 设置 MTC/MTS 使用单元画面
1) 设置项目
No. 项目 设置内容
1 MTC/MTS/DTS 使用单元
设置使用/不使用 MTC/MTS/DTS 单元
设置使用的 MTC/MTS 或 DTS 的类型。
2 托盘吸取顺序
设置托盘元件的吸取顺序
设置各使用单元的元件吸取方向。
3 托盘拉出速度为低速 2
设置托盘拉出的速度
在元件数据的 MTC/MTS 速度项目中设置好，以便可选择低速
2。
托盘吸取顺序：
元件吸取方向有
8 种选择。
基板
传送路线
供给装置：MTC、MTS、DTS、托盘支架
开始位置： 4 个角，
设置其中一个角为
吸取开始点。
吸取方向：选择 Y
方向(标准)或 X 方
向。
第 2 部 基本编 第 8 章 机器设置
8-33
2) 设置方法
① 托盘
当为MTC/MTS时，在组合框中指定所要使用的装置单元。要使用DTS时，按下使用按钮后输入
送料器编号(安装孔编号)。
· MTC与MTS不能同时连接。
· MTS与DTS不能同时连接。
· 在选项使用单元中选择后侧IC回收带时，不能同时设置MTS单元。
② 托盘吸取顺序
点击选择吸取顺序。选择后按钮成为凹状态。
· 装置单元有两类，从中选择一类，再指定托盘的吸取顺序。
I.托盘、DTS、MTS
Ⅱ.MTC
· 托盘元件的吸取顺序共有8种，可按按钮决定开始位置、吸取方向。确定后的动作，显示在
画面右下角。开始位置、吸取方向的关系请参见表8-5-6。
表 8-5-10-6 托盘吸取顺序
方向/开始位置 左后 右后 左前 右前
X 方向 左后→右 右后→左 左前→右 右前→左
Y 方向 左后→前 右后→前 左前→后 右前→后
※ 默认：左后→前
· 不使用MTC等时，也可改变本功能的设置。
③ 托盘拉出速度为低速 2
点击按钮进行选择。选择后的按钮呈现凹状态。
3) 生产操作
把MTC/MTS/DTS使用单元指定为“不使用”时，被指定的供给元件将跳过不进行贴片，而继续其他的
贴片。
