第 1 部 基本编 第 1 章 设备概要
1-26
1-2-3 电气规格
(1) 控制方式
表 1-2-3-1
项目 控制方式 分辨率
X-Y
Z
θ
AC 伺服马达的封闭环方式
AC 伺服马达的半封闭环方式
AC 伺服马达的半封闭环方式
0.001 mm
0.0000229mm
0.00137
°
(2) 主机 CPU
Celeron
(3) 显示器
字符显示器 12.1英寸(SVGA模式液晶显示板)
图像用显示器 9英寸黑白
(4) 数据及程序的输入、输出
可从键盘手动输入，或使用USB存储器输入用外部程序装置制作的程序。FDD为选项。
与主生产线计算机连接时，通过LAN接口进行高速通讯。
(5) USB 端口
可与外部驱动器等外部存储设备连接。也可作为打印机用接口。
FDD（选购项）
CD-ROM驱动器（选购项）
USB存储器（选购项）
(6) 电源
电压(三相) ：AC200V、220V、240V(国内规格)
AC200V、220V、240V、380V、400V、415V(国外规格)
电压允许范围 ：±10%(相对于额定电压)
视在功率 ：3.0kVA
频率 ：50／60Hz
初级侧的电源电缆尺寸 ：5.5mm
2
以上
保护接地导线尺寸 ：5.5mm
2
以上
(7) UPS
本机为了防止由于突然停电而损坏计算机资料及系统软件，作为备用电源，安装了连续电源装置
(UPS)。
UPS的备用电源使用的电池，设置为电池用完前停止系统运行。因此，停电时能安全可靠地结束
系统，不会导致数据的损坏和丢失。
第 1 部 基本编 第 1 章 设备概要
1-27
1-2-4 对象元件及元件包装方式
(1) 适用元件的尺寸 单位：mm
KE-2070/2070C MNVC(选项) KE-2080/2080R
×
激光
识别
LNC60
（根据不同的元件尺
寸，能吸取的吸嘴、吸
取的元件数量不同）
(注 2) (注 4) (注
13)
最小 0.4×0.2
最大一边长 33.5
正方形元件:□33.5
-
最小 0.4×0.2
最大一边长 33.5
正方形元件:□33.5
FMLA（仅 2080R） - -
最小 1.0×0.5
最大一边长 33.5
正方形元件:□33.5
VCS
统一识别
标准 VCS
(视野 54mm)
反射 -
□3～□33.5
(注 14)(注 2)
3～□50
(注 1) (注 16)
透射 - □3～□6(注 2) (注 15)
3～□50 (注 1) (注 15) (注 16)
选项
高分辨率 VCS
(视野 27mm)
反射 -
1.0×0.5～□20
(注 2) (注 12) (注
18)
1.0×0.5～□24
(注 1､注 2、注 12、注 20)
透射 - □3～□6 (注 2) 3～□24 (注 1､注 2) (注 15)
VCS
分段识别
标准 VCS
(视野 54mm)
反射 - 未对应
最大 50×150(1×3 分段时)
最大 □74 (2×2 分段时) (注
16)
透射 - 未对应
最大 50×120(1×3 分段时)
(注 1,注 7,注 15，注 16)
选项
高分辨率 VCS
(视野 27mm)
反射 - 未对应
最大 24×72(1×3 分段时)
最大 □48 (2×2 分段时) (注
16)
因机型规格不同
最大高度不同
SC(最大：T=6mm）
NC（最大：T=12mm）
HC（最大：T=20mm）
EC（最大：T=25mm）
LNC60 0.08(0402 时)～T (注 19)
FMLA - - 0.3～T
VCS 统一识别 - 0.08～T 0.4～T
VCS 分段识别 - 未对应 NC：0.4～T (注 3) (注 17)
激光识别
LNC60 0.65 以上
FMLA - - 0.65 以上
VCS 识别
标准 VCS
(镜头视野 54mm)
- 0.38～2.54
选项
高分辨率 VCS
(镜头视野 27mm)
- 0.2～2.54
激光识别
LNC60 1.0～1.27
FMLA - - 1.0～1.27
VCS 识别
标准 VCS
(镜头视野 54mm)
- 1.0～3.0
选项高分辨率 VCS
(镜头视野 27mm)
- 0.25～2.0
VCS 识别
标准 VCS
(镜头视野 54mm)
- φ0.4～φ1.0
选项高分辨率 VCS
(镜头视野 27mm)
- φ0.1～φ0.63
第 1 部 基本编 第 1 章 设备概要
1-28
注1 最小尺寸为模部尺寸□1.7mm以上。最大尺寸包括元件设置位置及贴片头吸取时的示教误差，
识别时的识别范围为标准VCS□52mm以内、选购项高分辨率VCS□25mm以内。
在透射照明的最大外形尺寸统一的情况下，仅外形识别元件为□50mm。其它为35mm×50mm。
同时，分段的情况下，仅外形识别元件为50mm×120mm。其它为35mm×120mm。
透射照明的识别如果从元件边缘1.3mm以内的位置吸取时，受吸嘴的影子影响可能无法识别。
注2 最小尺寸为模部尺寸□1.7mm以上。最大尺寸，吸取时的吸取XY误差±1mm以下，角度误差±3°以下。如
果用LNC60贴片头贴装超过□10mm的元件，则仅可吸取3个贴片头。
注3 元件外形尺寸对角为88mm以上时，为了避免与LNC60的接触，限制可贴片元件的高度(参见“1-2-5印刷
基板规格”)。
注4 □10mm在软件上作为对角15mm(□10.6mm)处理。
注5 通用图像元件型的引脚元件（多间距插头等）标准VCS可识别各间距与上表不同，标准VCS：0.5～22.0mm、
选项高分辨率VCS：0.3～11.0mm。
注6 通用图像元件型的球元件（复合阵列等）的可识别间距与上表不同，标准VCS：1.0～22.0mm、
选项高分辨率VCS：0.25～11.0mm。
注7 以透射照明分段识别时，最小宽度为17mm以上。小于该尺寸时因反映有吸嘴上下用孔，不能保证识别精
度。
注8
透射照明是用于识别外形识别元件，用于识别引脚时不能保证精度。
注9 外形识别元件2×2分段，无法识别。
注10 引脚长度，用标准VCS最大可识别0.4mm、选购项高分辨率VCS最大可识别0.14mm，小于0.4mm时，引脚前
端形状除平坦之外，不能保证精度。
注11 激光识别不能同时识别引脚间距、球间距。
注12 对不适用元件清单的元件种类（1.0×0.5～□3mm尺寸的电阻芯片等）进行图像识别时，请作为通
用图像元件识别。

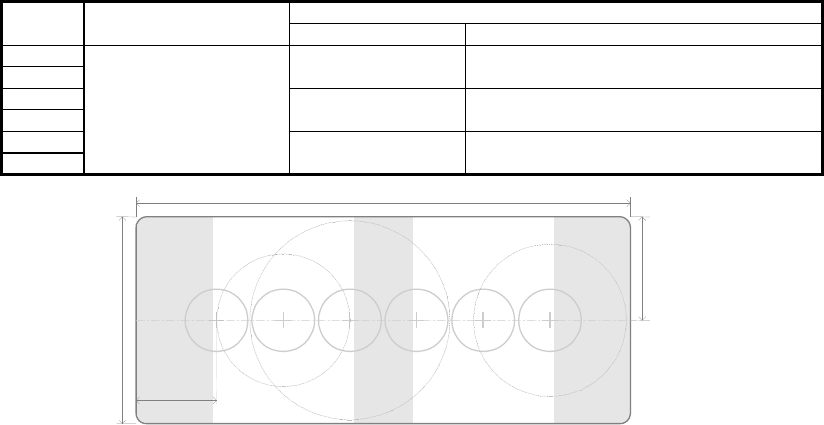

注13 各种吸嘴识别的元件尺寸，列表如下：
吸嘴号#
同时测量
间隙
适用元件尺寸
1
0.4 × 0.2mm
～
□10.0mm
（直径 15.0mm 以内）
2.15mm □20.0mm （注 14）
2
3
2.81mm □33.5mm
4
5
2.15mm □20.0mm （注 14）
6
注 14 超过□20ｍｍ的，26.5×11 也可适用。（严格而言长边 26.5mm 以下，且短边 20mm 以下，且对角 30.7mm
以下的元件可以适用 ）此外，□33.5mm，只可在 L3 或 L4 上使用。
#1
#2
#3
#4
#5
#6
26.5
53.0
120.0
17.5
