第 2 部 功能详细篇 第 12 章 选项组件
12-24
12-9-2 共面性检查内容
12-9-2-1 共线性检查
检查有引脚的边的“上下方向的弯曲”。
◇ 该检查用“一次扫描”进行。
例如，用一次扫描来检查各边：“QFP等的4边元件为4边”，“SOP等的2边元件为2边”。
图 12-9-2-1-1 元件检查的说明
12-9-2-2 共面性检查
求出共面的方法有两种。
QFP/SOP可用EIAJ规定的方法或最小平方法求出共面(端子最下面的均匀性)。
■ 出厂时的设置为 EIAJ 规定的方法。
可在机器设置里变更设置。(参见“8-5-10-12 共面检测”)
◇ QFP 用 EIAJED-7401-4，SOP 用 EIAJED-7304-1 或最小平方法。
◇ 球元件用 EIAJED-7304。
◇ EIAJ 规定的方法为，从假定平面到所有端子的最下点的铅垂方向距离的偏差中，到最偏离的端子
最下点的距离为共面的值。
计量基准线
引脚下方向弯曲
检查元件
共线性即平行性。
共线性只能适用于引脚元件。
第 2 部 功能详细篇 第 12 章 选项组件
12-25

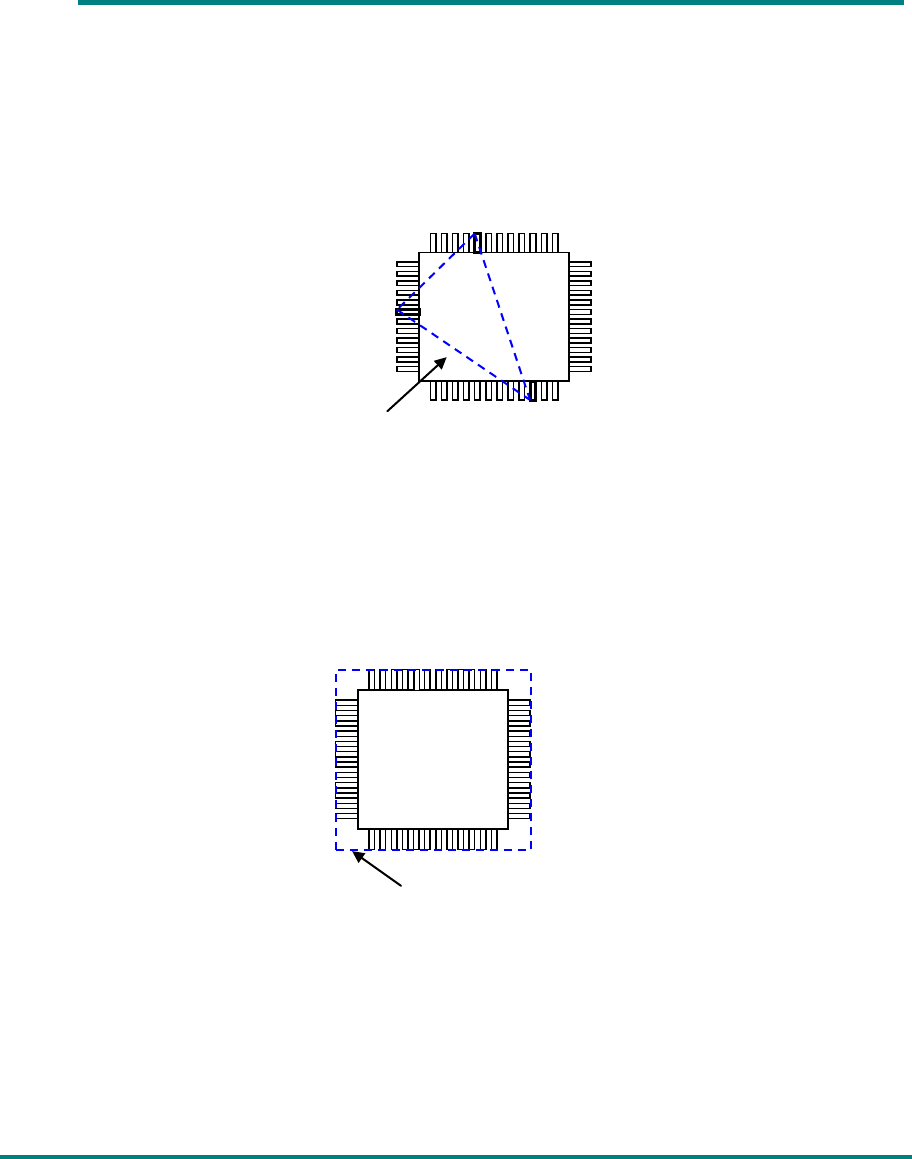

◆ 以 3 点法求出引脚元件的共面性(EIAJ 规定的方法：默认)
在通过任意3根端子最下点的几何平面中，其他端子的最下点全部在组件主体侧，组件重心在该3
点所构成的三角形内部或边上的平面。但不受自身重量的影响。
如满足上述条件的组合有多个，则采用共面值大的组合。
图 12-9-2-2-1 用 3 点法计算出共面
◆ 以最小平方法求出引脚元件的共面
在最小平方法中，当运用最小平方法获得的所有端子底点所处平面与距离包装一侧最远的端子的
底点相交时，到此最远终端的距离即定义为共面。
图 12-9-2-2-2 用最小平方法求出共面
◆ 最小平方法中球形元件的共面[日本电子工业协会（EIAJ）管制]
当运用最小平方法获得的所有球形元件顶点所处平面与距离包装一侧最远的球形元件
的顶点相交时，到此最远球形元件的距离即定义为共面。
根据最下方的点求出的平面
用最小平方法求得的平面
第 2 部 功能详细篇 第 12 章 选项组件
12-26
12-9-2-3 验证判断标准
■ 共线性检查(仅限于引脚元件)
用图像数据编辑的共面检查“判断值”，检查各边上的引脚上下方向的弯曲。
◇ 检查的位置可设置为图像数据编辑的“扫描偏移量”
图 12-9-2-3-1 扫描位置偏移说明
■ 共面性检查
用图像数据编辑的共面性检查“判定值”，检查引脚上下方向的弯曲。
扫描位置偏移
