第 2 部 功能详细编 第 9 章 手动控制
9-8

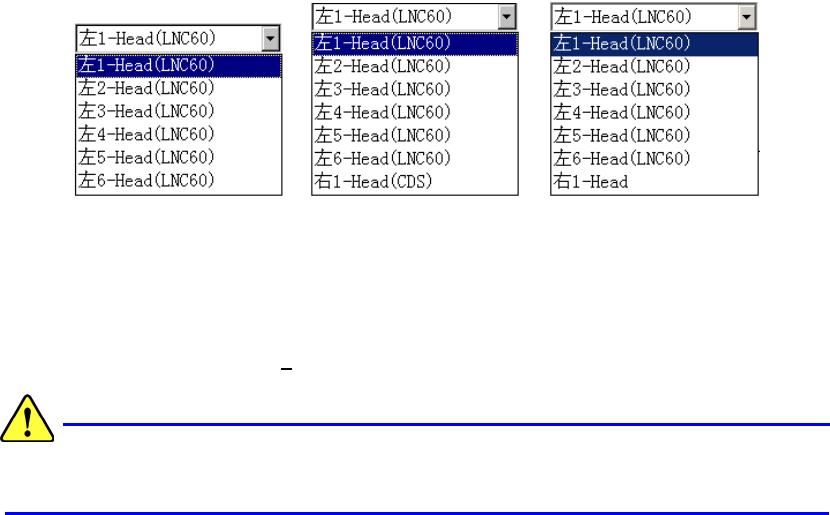

通过组合框选择控制对象单元
点击▼标记或按下“Alt”+“↓”键，可显示如下一览表。
KE-2070/2070C KE-2080 KE-2080R
图 9-3-6 各机型控制单元显示说明
输入移动目标坐标后，按“执行(1)”按钮，或按下“F3”键，则所选的 Head 将移动。
在移动前，请确认在移动目标的坐标上没有妨碍 Head 的物体。
不经过确认而执行时，可能会损坏 Head 等。
注意
第 2 部 功能详细编 第 9 章 手动控制
9-9

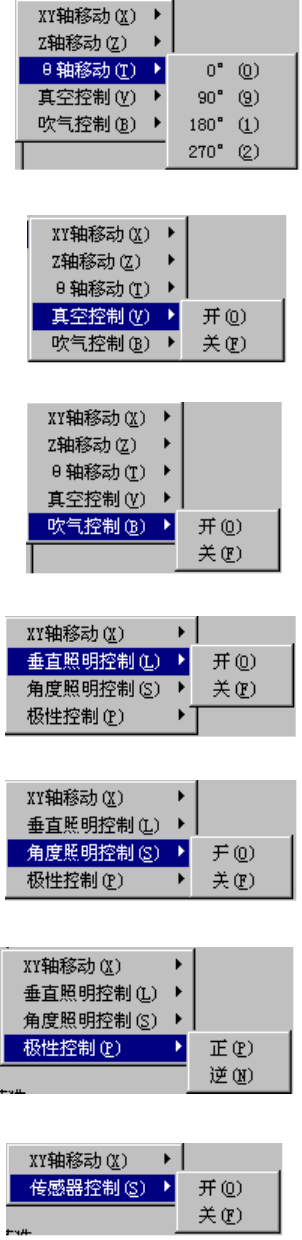

（10）
θ
轴移动
将选中的Head旋转到所选择的角度。
(11) 真空控制
选中Head，操作“真空控制”的开、关。
(12) 吹气控制
选中Head，操作“吹气控制”的开、关。
(13) 垂直照明控制
操纵ＯＣＣ照明的的开、关。
(14) 角度照明控制
操纵ＯＣＣ照明的的开、关。
(15) 极性控制
操作ＯＣＣ“极性控制”的正、逆。
(16) 传感器控制
选中传感器置，操作开、关。
第 2 部 功能详细编 第 9 章 手动控制
9-10
9-4 控制
9-4-1 Head
Head，项目包括“Head控制(H)”、“控制Head设备”、“激光／传感器控制”、“吸取 ・贴片
监视控制”。

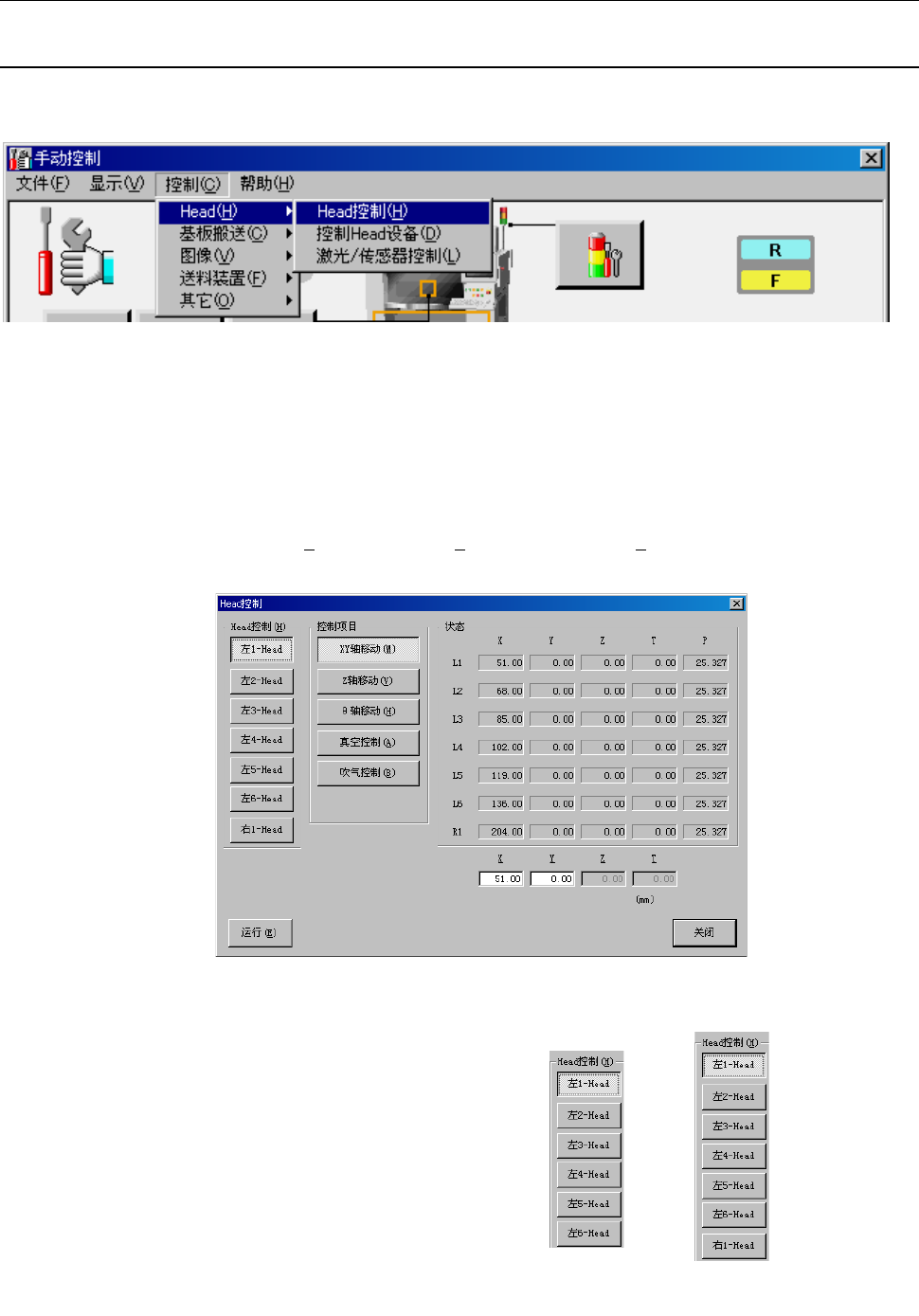

图 9-4-1 Head 菜单
① Head 控制：可移动 Head 的各轴。
② 控制 Head 设备：可控制“OCC”、“坏板标记传感器”、“HMS”。
③ 激光／传感控制：可进行激光的检查等。
④ 吸取 ・贴片监视控制：可确认吸取 ・贴片监视的拍摄动作。
9-4-1-1 Head 控制
从菜单栏中选择“控制（C）” →“Head(H)” →“Head控制(H)”或选择命令按钮的“Head控
制(H)”，则显示如下的控制画面。
图 9-4-1-1-1 Head 控制
(1) Head 控制
选择控制对象Head，按下按钮。
不受机器设置的“使用单元”设置的影响。
(也可选择不使用的单元)
KE-2070/2070C KE-2080/2080R
