第 2 部 功能详细篇 第 11 章 自动校准
11-13
测量内容
① 在设定Head上安装508C或507号吸嘴。
未在ATC上设置吸嘴时将会出错。出错时，请用机器设置的“ATC吸嘴配置”来分配吸嘴。
② 根据设定Head从治具工作台吸取治具。
此时，无法吸取治具时将会出错。出错时，请重新安装治具。
③ 将设定Head移动到设定VCS摄像机的识别位置。
④ 通过VCS识别治具的位置，测量治具的中心位置。

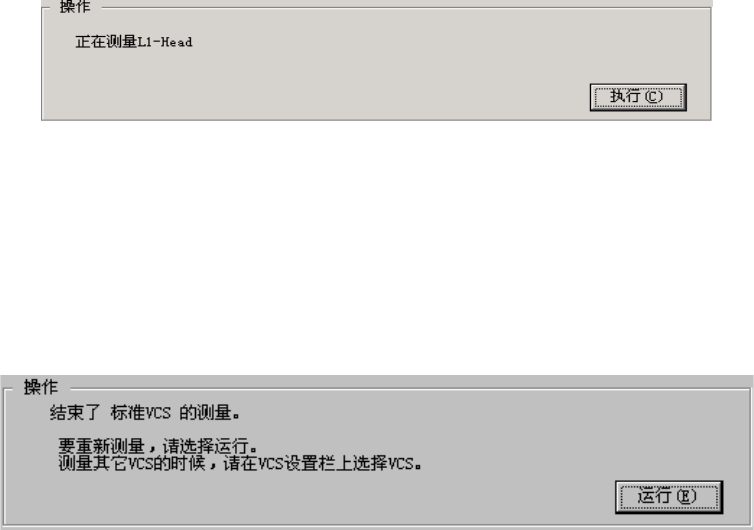

测量结束。
· 重复测量时，请选择“运行”。
· 测量别的VCS时，通过“设定VCS”来选择VCS。
变更“设定VCS”时,则显示初始画面。
结束时，请选择“确定”。
第 2 部 功能详细篇 第 11 章 自动校准
11-14
11-2-5 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、贴片
的最佳时机值。
当真空值比当初安装机器时有显著的变化，进行日常检修后还不能恢复时，请实施真空校准。

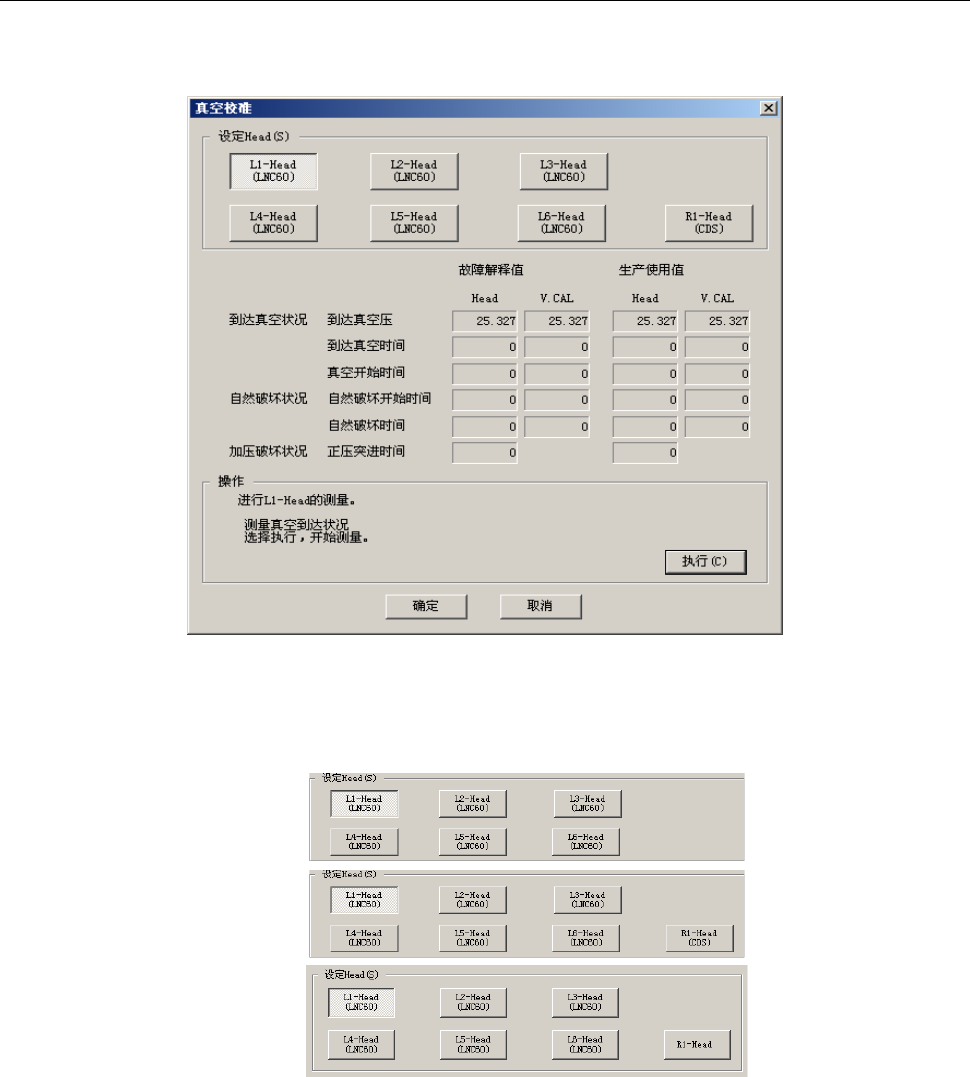

图 11-2-5-1 真空校准
设定Head
用单选框按钮选择需要设置的贴片头。
在机器设置时没有选中的“使用单元”(不使用的单元)，不能选择。
(选择左１贴片头时)
(KE-2070/2070C)
(
KE-2080)
(KE-2080R）
第 2 部 功能详细篇 第 11 章 自动校准
11-15

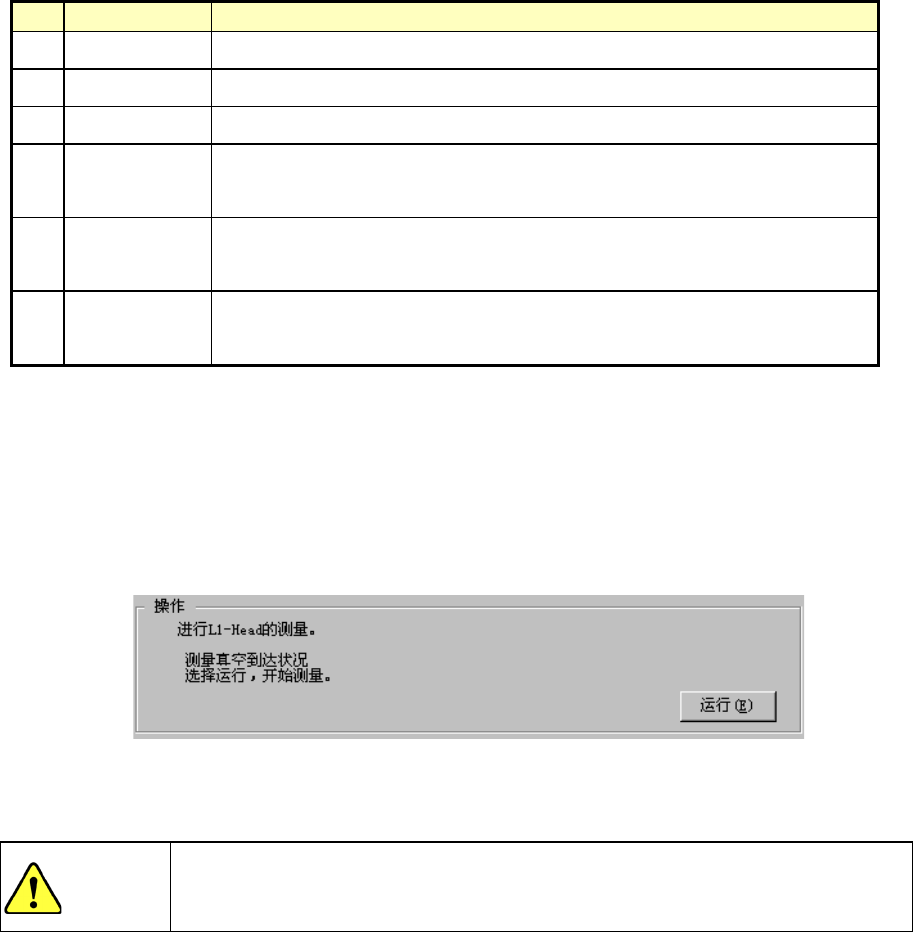

(1) 设置项目
No.
项目 设置内容
1 到达真空压 通过贴片头侧、真空校准侧的各压力传感器测到的真空压最高值
2 到达真空时间
通过贴片头侧、真空校准侧的各压力传感器测到的真空到达时间
3 真空开始时间
通过贴片头侧、真空校准侧的各压力传感器测到的真空开始时间
4
自然破坏开始
时间
通过贴片头
侧、真空校准侧的各压力传感器测到的、从真空电磁阀关闭，
到真空值达到吸取真空压下限值的时间。
5 自然破坏时间
通过贴片头
侧、真空校准侧的各压力传感器测到的、从真空电磁阀关闭，
到真空值达到吸取真空压限值的时间。
6 正压突进时间
通过贴片头
的压力传感器，测得的从喷吹电磁阀打开，到真空值突破大
气压转为正压的时间。
(2) 设置方法
· 用“设定Head”单选按钮选中贴片头后，请按照操作内的指示进行设置。
选择“确定”时，设置值生效。(此时不保存设置值。)
选择“取消”时，设置值无效。
操作方法
按照指示操作,即可自动获得数值。
对“设定Head”选中的贴片头进行设置。
请选择“运行”。
选择“运行”，则自动测量真空到达状况。
单击“运行”后，轴会移动。单击“运行”前, 请务必确认无人在进行装置内
部的作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
警告
