第 1 部 基本编 第 2 章 生产
2-97
(1) 被检元件
显示元件内容及吸取位置。
(2) 检测元件的吸取位置
显示吸取元件的吸取位置的内容。
可通过HOD的“NEXT”、“PREVIOS”或“F5”键、“F6”键修改对前代替元件及后代替元件的吸
取位置。
● 供料器
顶推一下供料器，送出元件(32mm纸粘着除外)。
● 将示教结果反映到吸取数据中
选择是否把HOD的示教结果反映到吸取数据中。未勾选时，坐标仅适用于此次吸取时。
(3) 检查值
显示进行检查元件的激光高度及元件高度。
(4) 检测
检测激光高度。
单击“检测”后显示如下画面。
图 2-10-6-3-10 激光高度检测
第 1 部 基本编 第 2 章 生产
2-98
① 激光高度检测值
显示激光高度检测所必需的内容。( )内显示检测前的值。
● 激光高度
可任意改变激光高度。在此设定的值，将作为下一项目的“激光高度检测范围”的“当前
高度位置”使用。
● 把检测结果反映在元件数据中
要将检测的激光高度结果反映到产品数据中时请选中此项。
● 同时检测元件高度
如果选中，则在激光高度检测前检测元件高度。同时也自动计算激光高度。因为此时自动
计算出的激光高度将作为“激光高度检测范围”的“当前高度位置”使用，所以不可以任
意指定激光高度。
② 激光高度检测范围
激光高度检测将在以下条件所示范围内反复进行激光高度检查，以已进行了定心的激光高度
作为最佳激光高度。
a)当前高度位置
从激光高度检测值中设定的“激光高度”值开始，按照“检测动作方向”的设定，对每一
“移动STEP”的设定值进行反复检测。当激光定心成功时，检测结束。
b)元件吸取面->元件下面
从吸取面(元件上面)到元件下面，一边移动“移动step”的设定值，一边检测。
c)元件下面->元件吸取面
从元件下面到吸取面(元件上面)，一边移动“移动step”的设定值，一边检测。

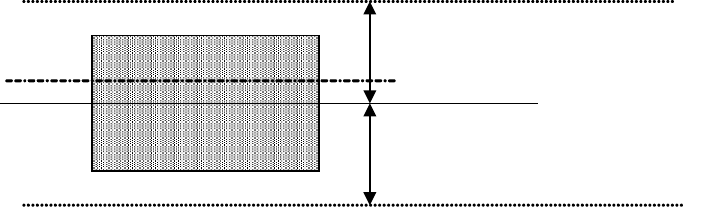

d)移动幅度（移动step）/移动范围
设定检测时的移动幅度（移动step）和移动范围。
移动范围
移动step
移动范围
元件侧面
当前激光高度
图 2-10-6-3-11 激光高度判定范围(当前高度)
第 1 部 基本编 第 2 章 生产
2-99
表 2-10-6-3-3 激光高度反复检测的范围
项目
开始点
方向 内容
１ 当前高度位置 上下交互 从当前位置开始上下交互进行连续检查。
上方向 从当前位置开始仅在上方向进行连续检查。
下方向 从当前位置开始仅在下方向进行连续检查。
２ 元件吸取面
→
元件下面 以元件高度为基础，从元件吸取面到上面进
行连续检查。
３ 元件下面
→
元件吸取面 以元件高度为基础，从元件下面到元件吸取
面进行连续检查。
图 2-10-6-3-12 激光高度反复检测的范围
霞楚強恬（ 圷周嚥爾高互業議了崔購狼）
蝕兵泣： 輝念互業了崔
圭㏍： 貧和住札
簾恁
圷周
爾高互業
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
蝕兵泣： 輝念互業了崔
圭㏍： 貧圭㏍
① ② ③ ④ ⑤
① ② ③ ④ ⑤
蝕兵泣： 圷周和中->圷周簾函中
圭㏍：－－－
①(霞楚念) ② ③ ④ ⑤ ⑥
①(霞楚念) ② ③ ④ ⑤ ⑥
蝕兵泣： 輝念互業了崔
圭㏍： 和圭㏍
爾高互業
簾恁
圷周
簾恁
圷周
爾高互業
爾高互業
爾高互業
簾恁
簾恁
圷周
圷周
蝕兵泣： 圷周簾函中->圷周和中
圭㏍：－－－
测量操作（元件与激光高度的位置关系）
开始点：当前高度位置
方向：上下方向交替
元件
激光高度
开始点：当前高度位置
方向
：上方向
激光高度
元件
元件
开始点：当前高度位置
方向
：下方向
吸
嘴
元件
激光高度
开始点：元件下面->元件吸取面
方向
：---
元件
①
（测量前
）
元件
激光高度
①（测量前）
吸嘴
激光高度
吸嘴
吸嘴
激光高度
吸嘴
激光高度
激光高度
开始点：元件吸取面
-> 元件下面
方向
：---
吸嘴
吸嘴
元件
