2) 供应装置信息
生产结束后，从菜单栏中选择“工具”/“重试列表”/“供应装置信息”后，会显示如图2-10-5-1-
2的画面。
重试列表最多可显示160件。

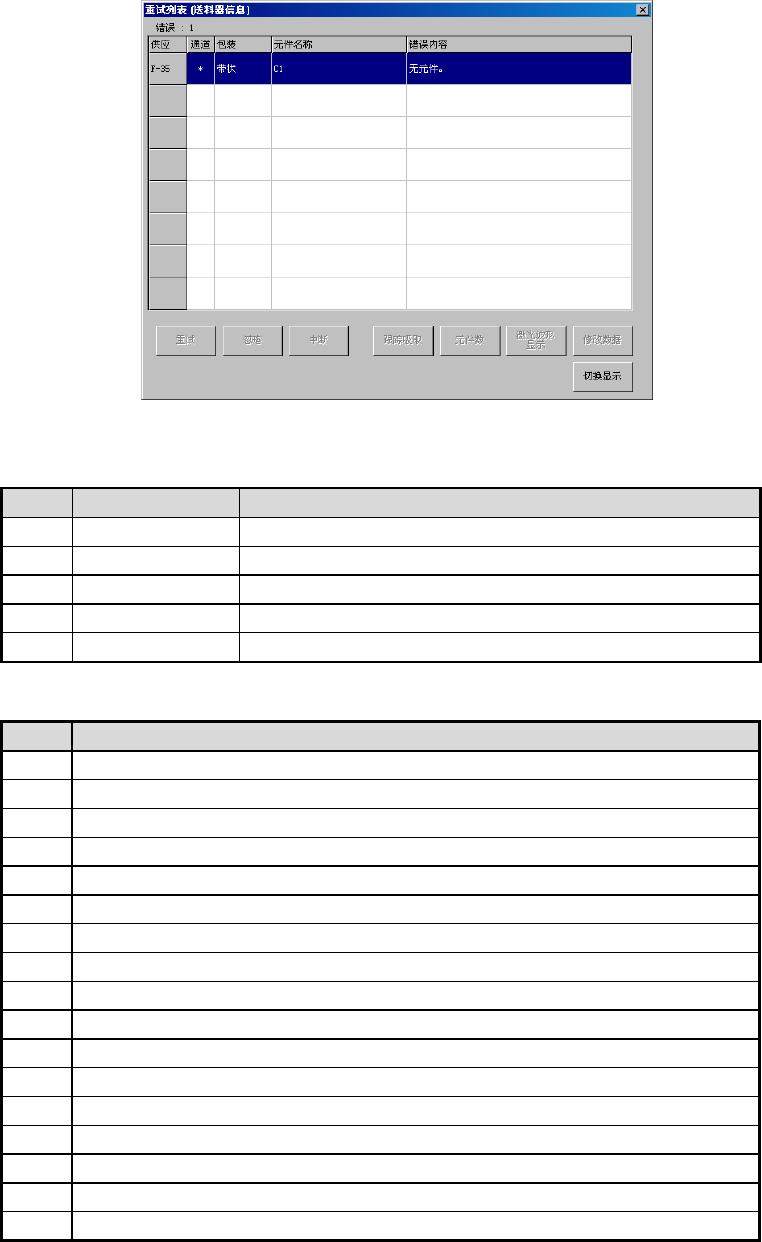

图 2-10-5-1-2 重试列表显示(供应装置信息)
① 供应装置信息
NO.
显示项目
内容
１ 供应 未能吸取的供应装置
２ 通道 采用管式供料器时的通道 NO.
３ 包装 未能吸取的元件包装形式
４ 元件名称 未能吸取的元件名
５ 错误内容 未能吸取的原因
② 错误内容
NO. 显示(发生错误的主要原因)
１ 元件用尽
２ 异类元件
３ 激光重试超次
４ 重试超次
５ 脱机
６ 供应
７ 动作异常
８ 激光识别错误
９ 元件站立
10 移交错误
11 供料器台架无效
12 码垛机无效
13 托盘无效
14 供料器步调不吻合
15 元件方向异常
16 激光识别角度错误
18 吸取失败
第 1 部 基本编 第 2 章 生产
2-74
2-10-5-2 生产中的重试列表显示

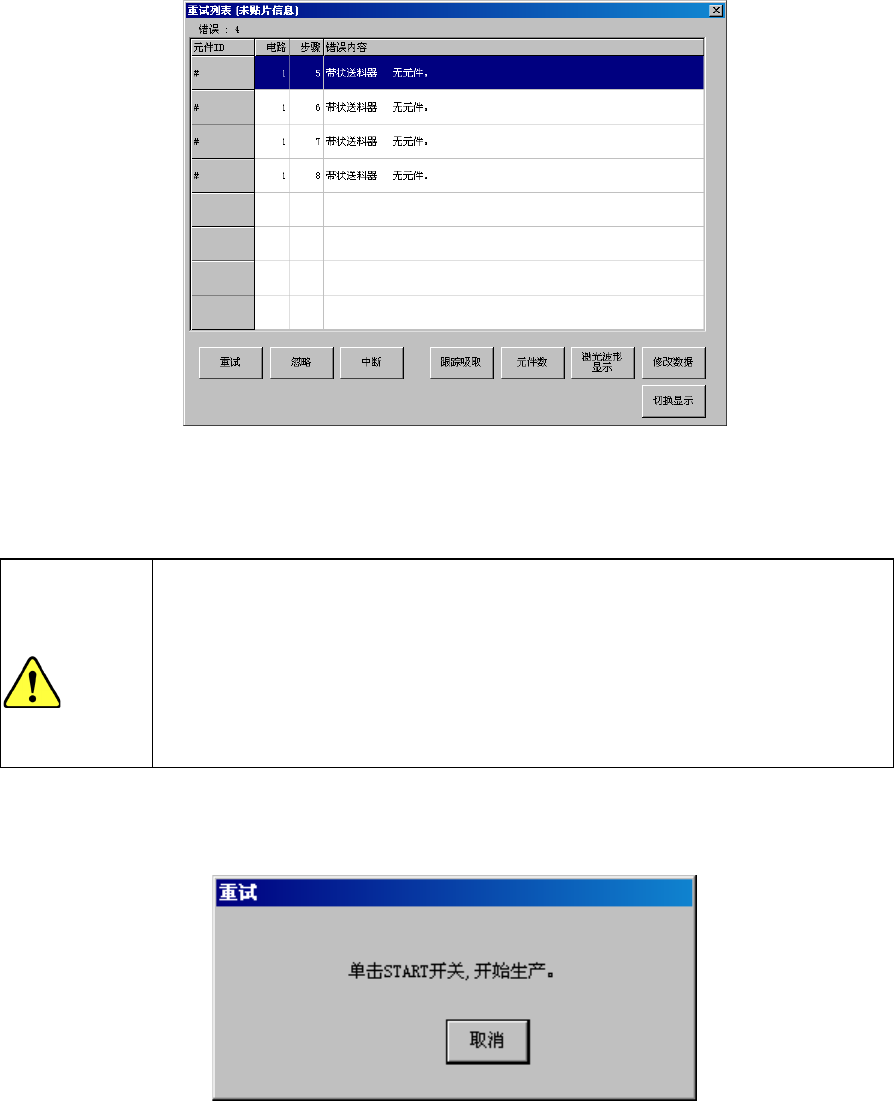

生产中的重试列表显示生产中发生的错误状态，显示如图2-10-5-2-1。
图 2-10-5-2-1 重试列表(未贴片信息)的显示
从生产中的重试列表显示的情况中，可以判断生产能否继续进行。画面上的八个按钮，可以用来
控制此后的生产状态。
按下<START>开关，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近
装置。
在按下<START>开关前，请务必确认无人在进行装置内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物
体(调整工具等)。
1) 重试
当选择重试时，显示下图。
图 2-10-5-2-2 选择重试时
显示该信息时，若按下<START>开关，则从发生错误的元件贴片开始重新贴片，继续生产。此时，
对元件用尽的供应装置，将自动进行补充。
按“取消”按钮，则返回重试列表画面。
注意
第 1 部 基本编 第 2 章 生产
2-75
2) 忽略

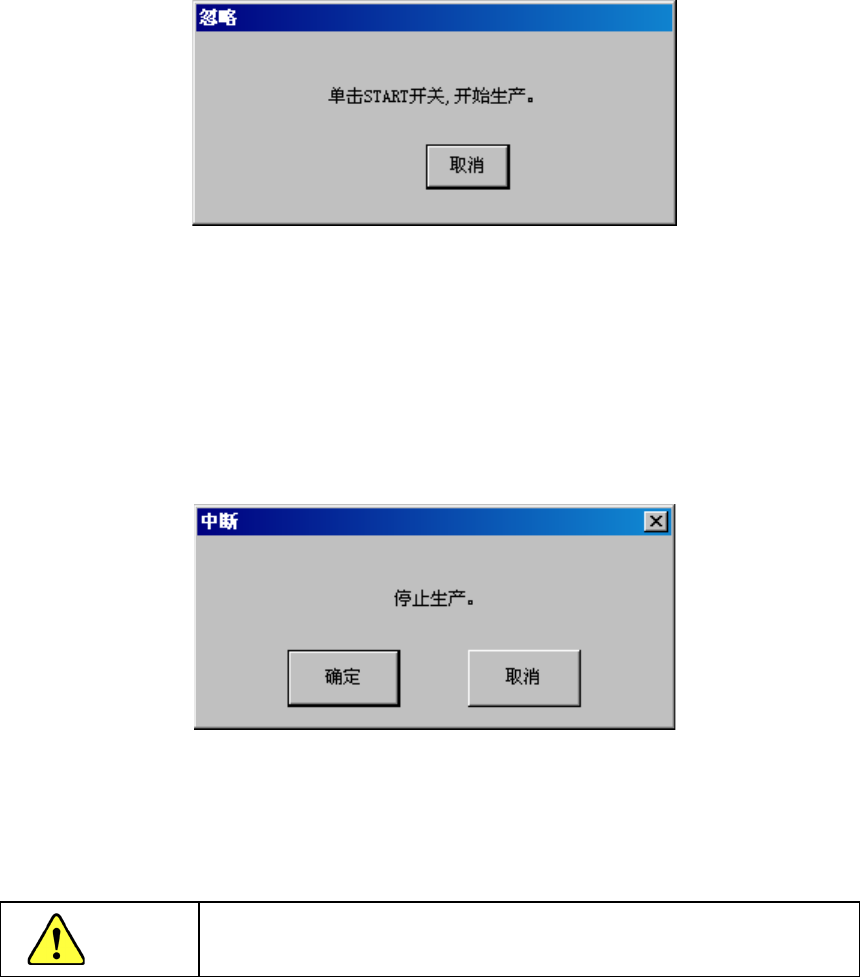

选择忽略时，显示下图。
图 2-10-5-2-3 选择忽略时
显示此信息时，若按下<START>开关，则忽略在重试列表中显示的元件(该层)，从下一层起、继
续生产。
按“取消”按钮，则返回重试列表画面。
3) 中断
当选择中断时，显示下图。
图 2-10-5-2-4 选择中断时
中断生产，降下支撑台，进入可取出基板的状态。此时，可把安装在贴片头上的吸嘴拆卸下来并
结束运行。按下操作面板上的＜STOP＞开关,也可进行同样的操作。
单击 “中断”后，即进入吸嘴交换动作。为了避免人身伤害，在运行
过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
4) 吸取跟踪
对列表中显示的错误发生处,进行吸取位置校正处理。
详细情况请参见“2-10-5-4 吸取位置校正”。
5) 元件数
打开设置元件数窗口，可以进行元件数的管理。详细情况请参见“2-10-1 设置元件数”。
6) 激光波形显示
可显示激光波形。详细情况请参见“2-11-8 激光脏污”。
注意
