第 1 部 基本篇 第 2 章 生产
2-27
3.请对准传送宽度尺寸。
选择画面右下角的“自动调整基板宽度”，即可显示出“自动调整基板宽度”画面。
按以下说明单击“移动”按钮后，传送功即随之启动。单击之前，务必确认传
送活动区域没有妨碍物体。

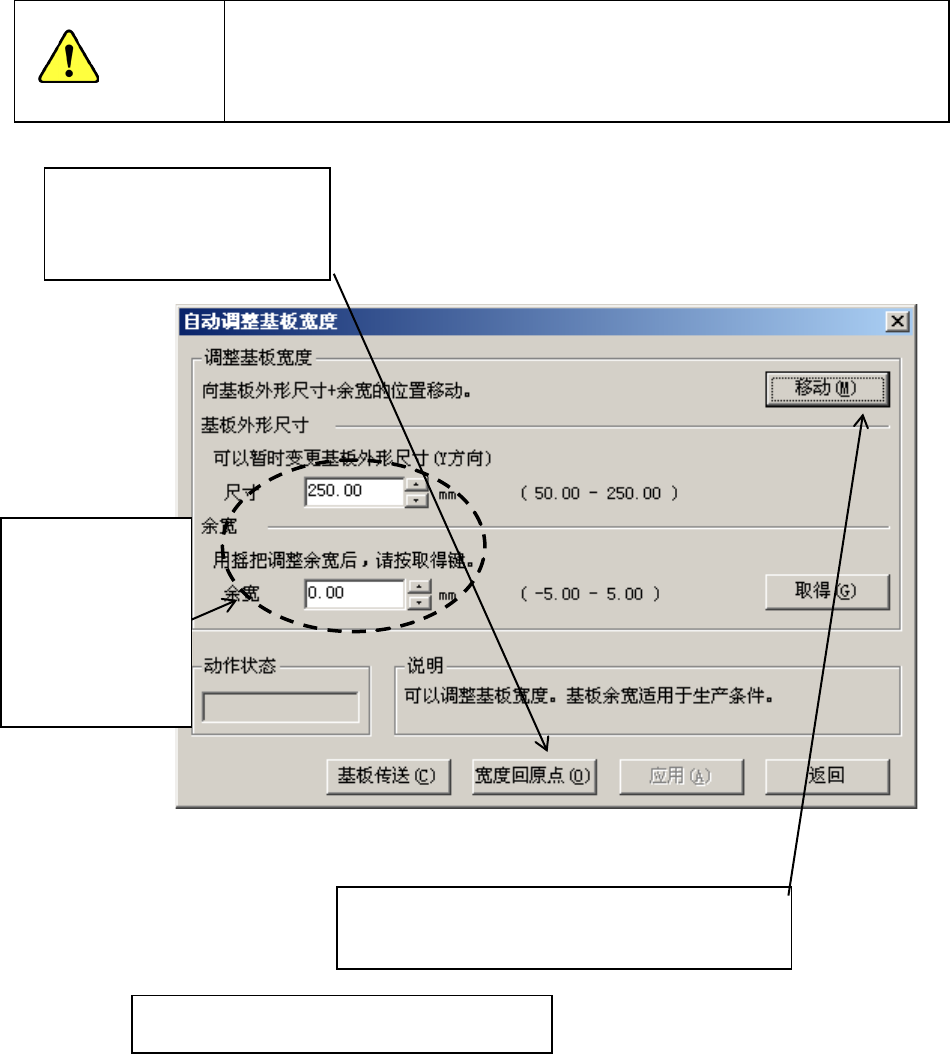

图 2-7-1-2-2 基板宽度自动调整 （AWC，选项）
注意
①点击“宽度回原点”，实行
传送返回原点。
③请点击“移动”，调整宽度。
马达随之启动，进行宽度调整。
④确认传送是否通畅。
②输入“尺寸”、
“余宽”。
（“ 余 宽 ”幅度大
约为+0.5mm 〜
1mm。）
第 1 部 基本篇 第 2 章 生产
2-28
2-7-1-3 销基准的调整方法
定心销包括“基准销”和“从动销”，基板停止侧的销为基准销。
基准销和从动销的调整方法相同，但调整基准销后，需要重新设定“机器设置”，(请参见“第8
章8-1-2-3 基准销的位置”)。
一般的基板的端点到基准销中心距离 X、Y 都是 5mm。因此，要调整时只把从动销
向 X 方向移动就可。
<步骤>
1. 启动生产。
① 点击菜单栏上的“窗口”菜单，再选择“传送·I/O状态”。
② 在“传送个别控制”上，按“个别控制”按钮。
随之会出现下列“个别控制”画面。

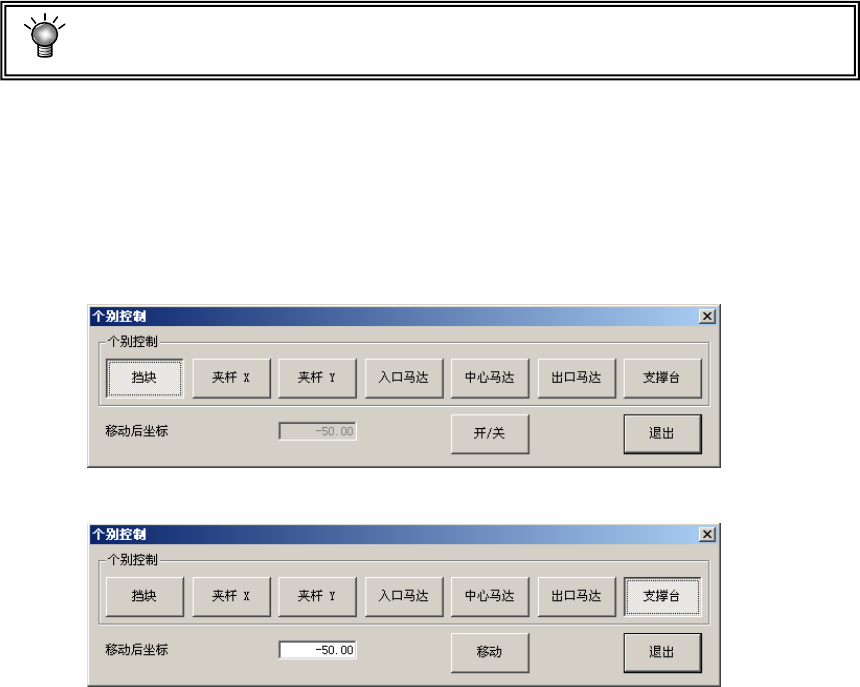

图 2-7-1-3-1 个别控制
图 2-7-1-3-2 个别控制(支撑台)
※ “个别控制”的操作方法如下:
① 从“个别控制”项目中，选择移动部位。
② 使用“ON/OFF”按钮，通过反复on/off操作，调整部位。
● 在 “个别控制”的项目选择“支撑台”时，还可指定“移动后坐标”（支撑台上升时
的高度）。
第 1 部 基本篇 第 2 章 生产
2-29

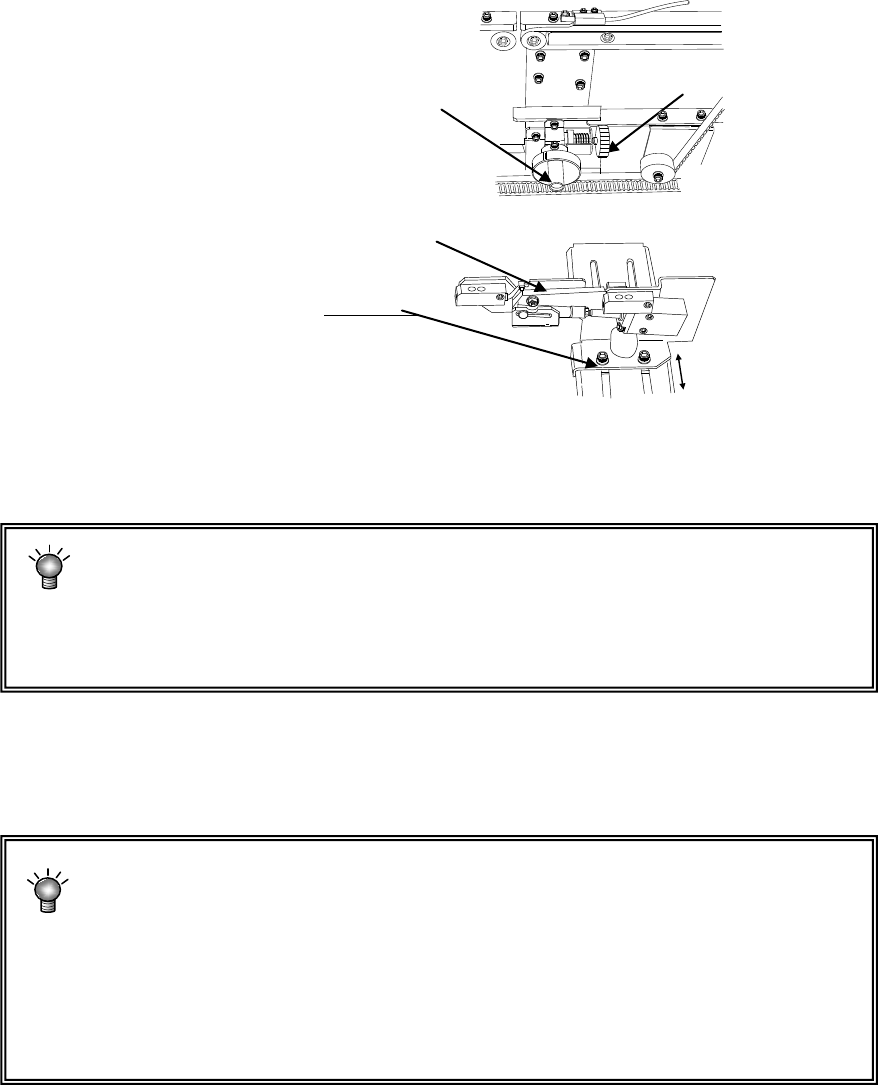

2. 请松开定心销（从动侧）导块。
松开调整挡块⑲。
3. 请将挡块⑨置于“ON”。
选择挡块
,
按下“ON/OFF”。
4. 请将生产基板顶在挡块上。
基板与挡块接触的部分因有缺口等而
不稳定时，请拧松挡块底部的螺丝(2根)
，用 手
在Y方向上进行移动调整。
5. 请将基板侧的孔对准定心销。
旋转调整手柄⑱，将定心销(从动侧)向X方向移动并对齐。
● 测量基板的孔间距，将基准销和从动销暂时固定在与其间距相等的位置上，则比较
容易对齐。
● 移动基准销时，请在挡块⑨和基板间设置 0.5mm 的间隙。如果间隙过小，基板有可
能无法顺利地设置。
6.
进行微调以使定心销能顺利插入基板孔中
。
通过操作“支撑台”ON/OFF,进行调整。
●
即使上升支撑台，销也不能到达基板孔时
① 请确认定心销是否上升。若位置在下面,请提高定心销。(请参见图 2-7-1-4-1)
② 确认“个别控制”的“移动后坐标”的设定值是否正确。
完成定心销位置调整后，请在移动后坐标中输入“- 基板厚度”(当基板厚度为
1mm 时，设定为“-1mm”)。
7. 请固定定心销(从动侧)。
旋转调整挡块⑲，固定定心销(从动侧)。然后再次上下移动支撑台，确认固定销平滑地进入
基板孔。
8. 请配置支撑销。
请配合生产基板将支撑销⑭配置在支撑台面⑫上。如果在QFP等对贴片精度有特别要求的元件
下配置支撑销，可提高贴片精度。
⑨
Y
调整挡块⑲
调整手柄
⑱
等待传感器
