第 2 部 基本编 第 8 章 机器设置
8-18
8-5-5 MTC 滑梭吸取位置
设置从MTC供给的元件的吸取位置(X、Y)。
对X、Y要用摄像头进行示教。Z，在右贴片头安装508C吸嘴，对吸嘴底面接触到MTC侧滑梭的吸取
垫子表面的高度进行示教。
选择MTC滑梭吸取位置后，可显示下列MTC滑梭吸取位置设置画面。

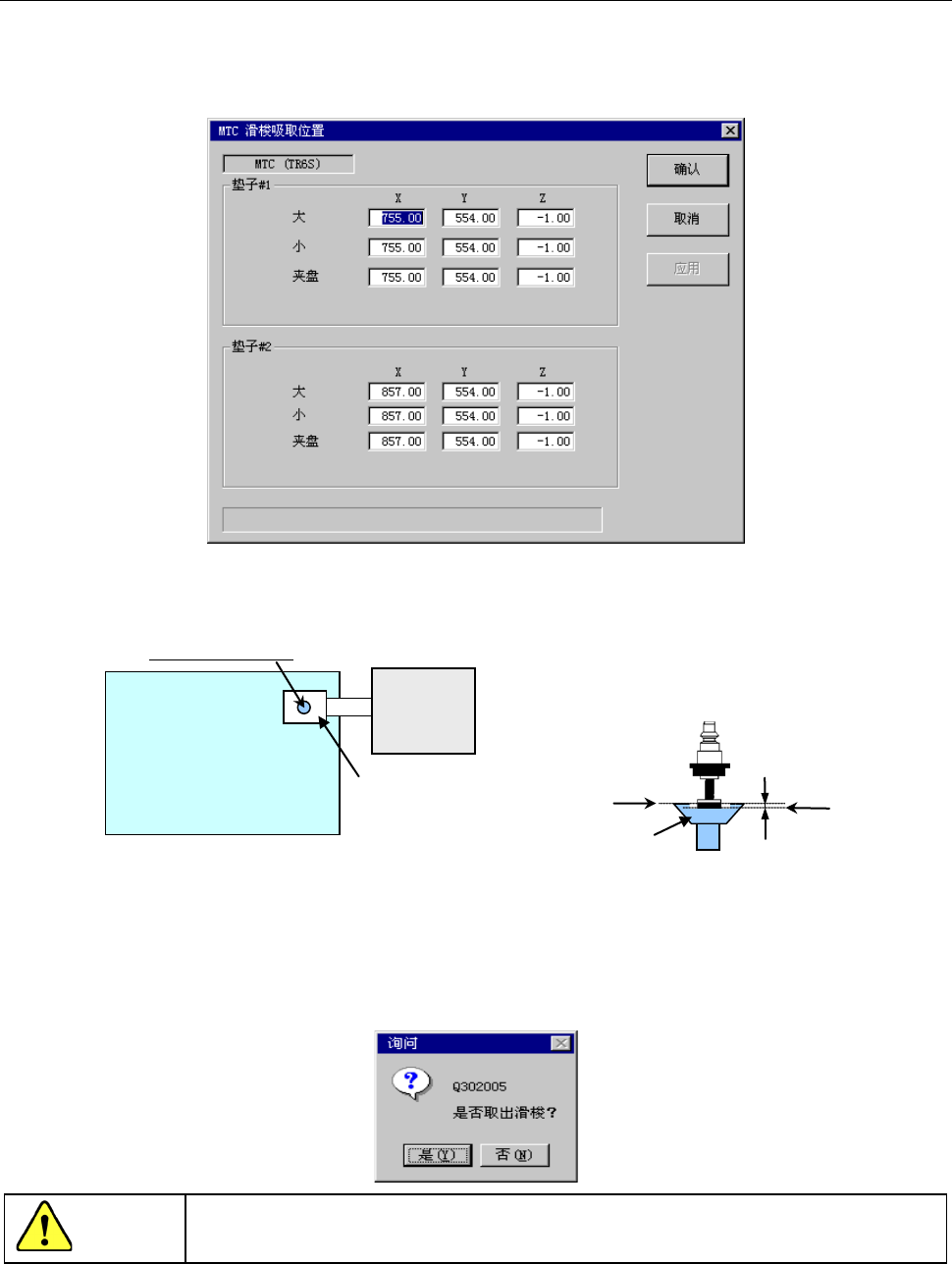

图 8-5-5-1 设置 MTC 滑梭的吸取位置（例：TR6D）
1) 设置项目
①XY：示教垫子的中心。 ②Z：将508C吸嘴对准垫子表面，然后在下降
0.5mm的位置上进行示教。
2) 设置方法
通过示教或使用键盘进行设置。
输入光标在X或Y上时可示教XY值，当输入光标在Z上时，可示教Z值。
通过目视边看实物、边进行Z值的示教。此外，大、小、夹盘的Z值，只需示教1处，便可同时读
入、反映其值。
选择HOD的装置键后，可显示如下信息。选择“是”后，可拉出MTC滑梭。请进行示教。
为了避免人身伤害，在操作 HOD 的过程中切勿将手放入装置内部，也不要将脸和头
靠近装置。
KE-2070/2080 主机
<表面图>
MTC
滑梭
垫子
0.5mm
Z
垫子上表面
注意
第 2 部 基本编 第 8 章 机器设置
8-19
8-5-6 MTS 装配位置偏差
设置MTS第1标记和第2标记相对于设计位置的偏差，以及托盘垫面高度校正值。
选择MTS装配位置偏差后，可显示下列MTS安装位置偏差值设置画面。

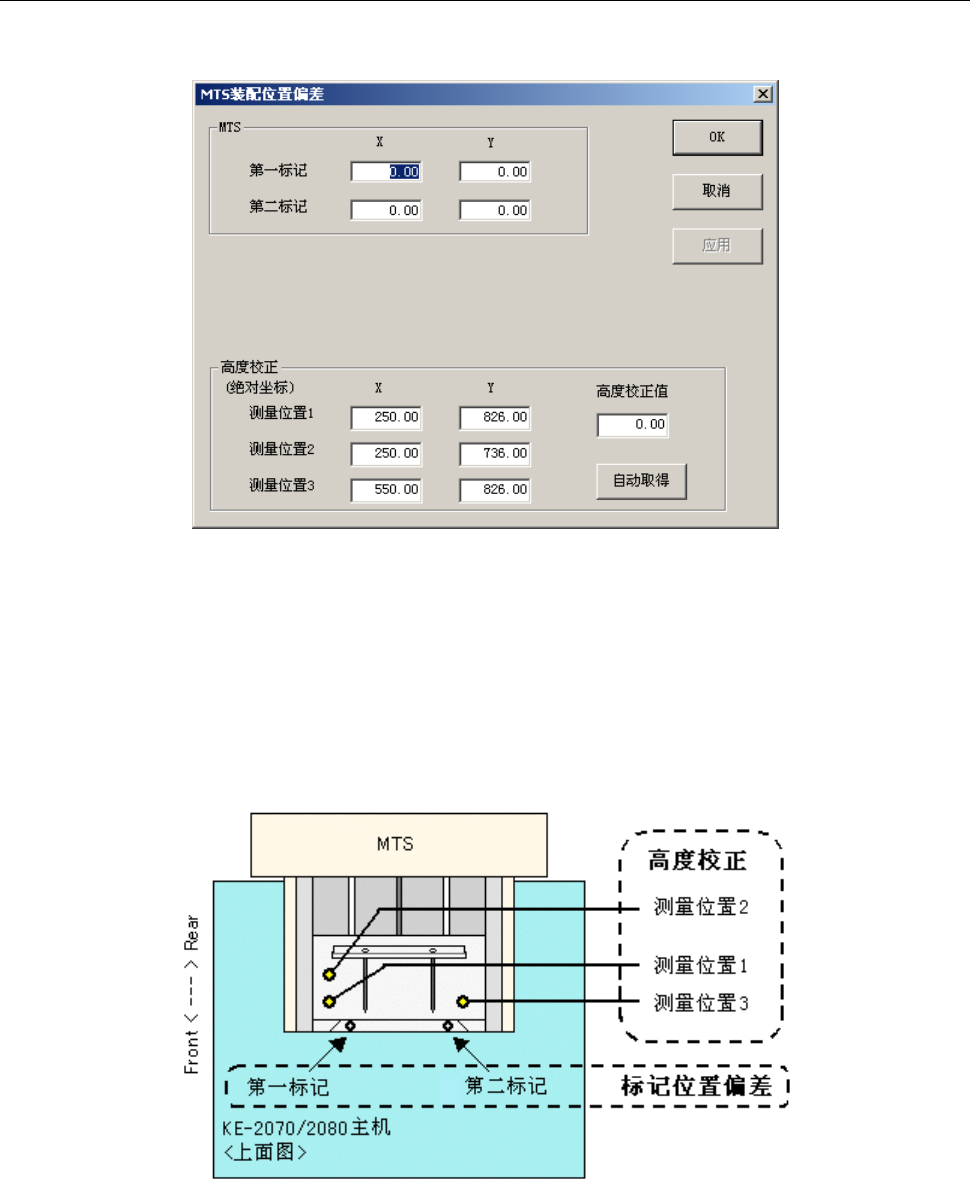

图 8-5-6-1 设置 MTS 装配位置偏差
1)设置项目
①标记位置校正
标记位置校正功能，是指取得 MTS 送料器台架相对于设计原点在水平方向（X、Y）的偏差，
以便在吸取元件时校正生产程序吸取坐标的偏差。
②高度校正
高度校正功能，是指求得托盘垫面上任意 3 点的平均高度，以便在吸取元件时校正生产程序
吸取高度的功能。
第 2 部 基本编 第 8 章 机器设置
8-20
2) 设置方法
①标记位置校正
进行 MTS 送料器台架第 1 标记和第 2 标记位置的示教。
选择要设置偏差的标记项目，按下 HOD 装置键（“HMS”或“CAMERA”）拉出 MTS 送料器台
架标记，开始进行示教。要检查和进行调整，使示教位置在送料器台架标记的中心上。
示教结束后，会自动输入 X、Y 与送料器台架位置设计值的偏差值。
②高度校正
（1）设置测量坐标（绝对坐标）
示教或用键盘输入，设置需要测量的托盘垫面的3个点的坐标（XY）。
选择托盘垫面上的“测量位置”项目，按下HOD装置键（“HMS”）拉出MTS送料器台架标
记，开始示教。请按照选择的装置的操作方法，确认并调整测量的位置。
示教结束后，会自动输入测量到的X、Y位置的坐标。
※
为了求得托盘垫面高度的平均值，各个测量位置之间的X、Y要留下一定间隔，避开托
盘垫的突出部（放在托盘架、托盘垫上的托盘等）或被打穿的部分（托盘架的安装孔
等）。
（2） 设置高度校正值
按下“自动取得”按钮进行示教，或从键盘输入进行设置。

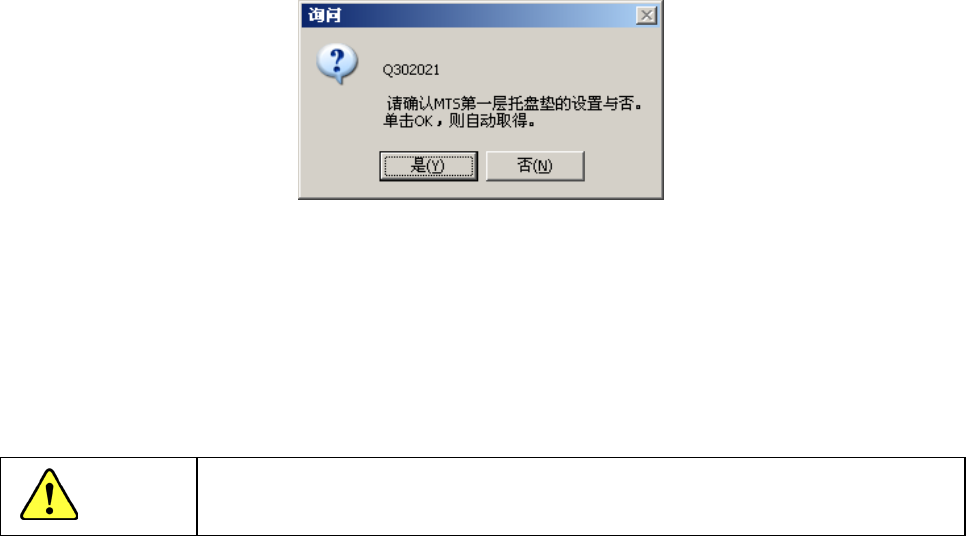

选择“自动取得”“高度校正” 后，会显示如下信息。
按下“是”后，可测量位置 1
～
3 的高度，取得高度校正值（距离 MTS 高度 9mm 的偏差
值）。
注 ）可 用 HMS 取得的范围为－10mm～10mm。超出这个范围外的测量值将显示错误，不能自动取得。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要将脸和
头靠近装置。
注意
