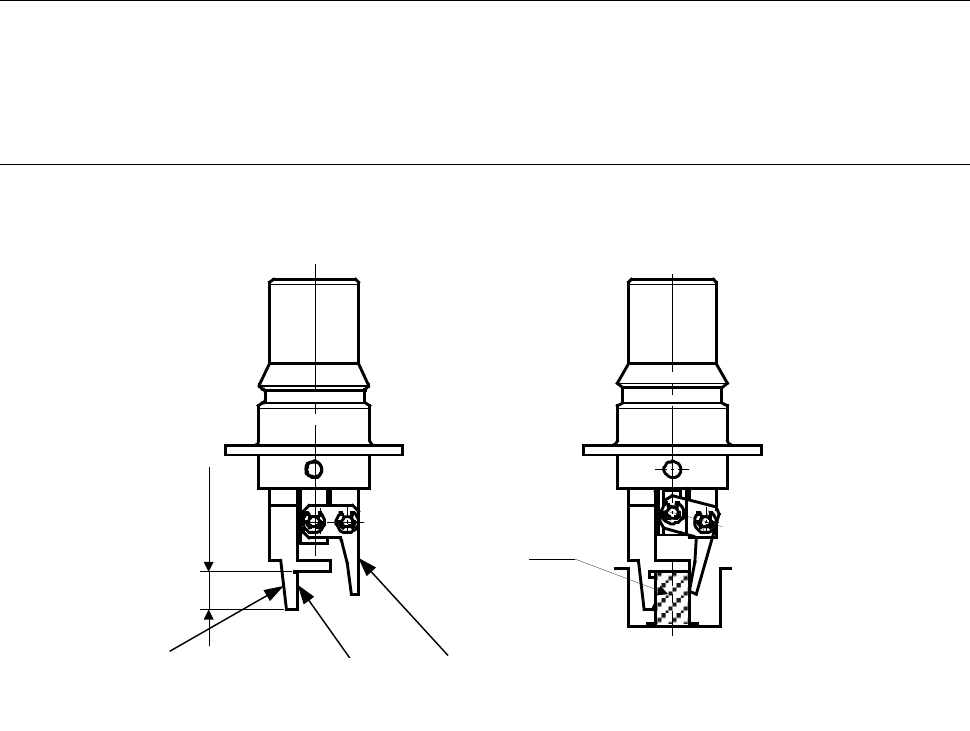

图 12-8-1-1 吸嘴的名称
钩爪深度
夹持位置
（紧贴位置）
元件
第 2 部 功能详细篇 第 12 章 选项组件
12-18
12-8-2 规格
(1) 所需元件及软件
◇ 与吸嘴包装在一起送交客户的、装有吸嘴信息文件的FD。
◇ 与各元件形状、尺寸、及元件供给体(带、托盘)形状相符的夹持吸嘴。
(请参见“(5)对象元件及元件包装形式”。)
(2) 方式
定心方式：激光、图像。
(3) 贴片精度
贴片精度：小于±0.3mm(3σ)
有时会因元件形状的差异而不同。
激光校准检测部有边的、模部有毛刺的、或者相对于吸取部，检测部没有固定的元件，
贴片精度将低于上述精度。
(4) 相邻元件的限制
元件贴片时，由于夹持器的摇臂张开，有可能接触到邻近的元件。
因此，以下2项为限制项。
◇ 用夹持吸嘴贴片的元件的高度应比相邻元件高3mm以上。
◇ 相邻元件与摇臂侧的夹持贴片元件端面，距离应在4mm以上。(参见下图)
部品B
部品
A
基板
(5) 对象元件及元件包装形式
对象元件∶ ·插头(不能用标准吸嘴吸取表面的元件)
·引脚间距(1mm 以上)
·重量 5g 以下(因形状而异)
·元件表面的平面必需可紧贴固定臂。
(防止 XY 移动时的元件倾斜)
元件包装形式∶ ·带、托盘
注)应离开 4mm 以上。
元件
B
基板
元件 A
第 2 部 功能详细篇 第 12 章 选项组件
12-19
◇ 对象元件、对象包大小
800番ノズル
801番ノズル
802番ノズル
3.5
1.5
4.8
6.7
24
±
0.01
3.8
0.5
5.7
3.5
2.8
-0.5
4.7
3.5
5.8
2.5
7.7
3.5
803番ノズル

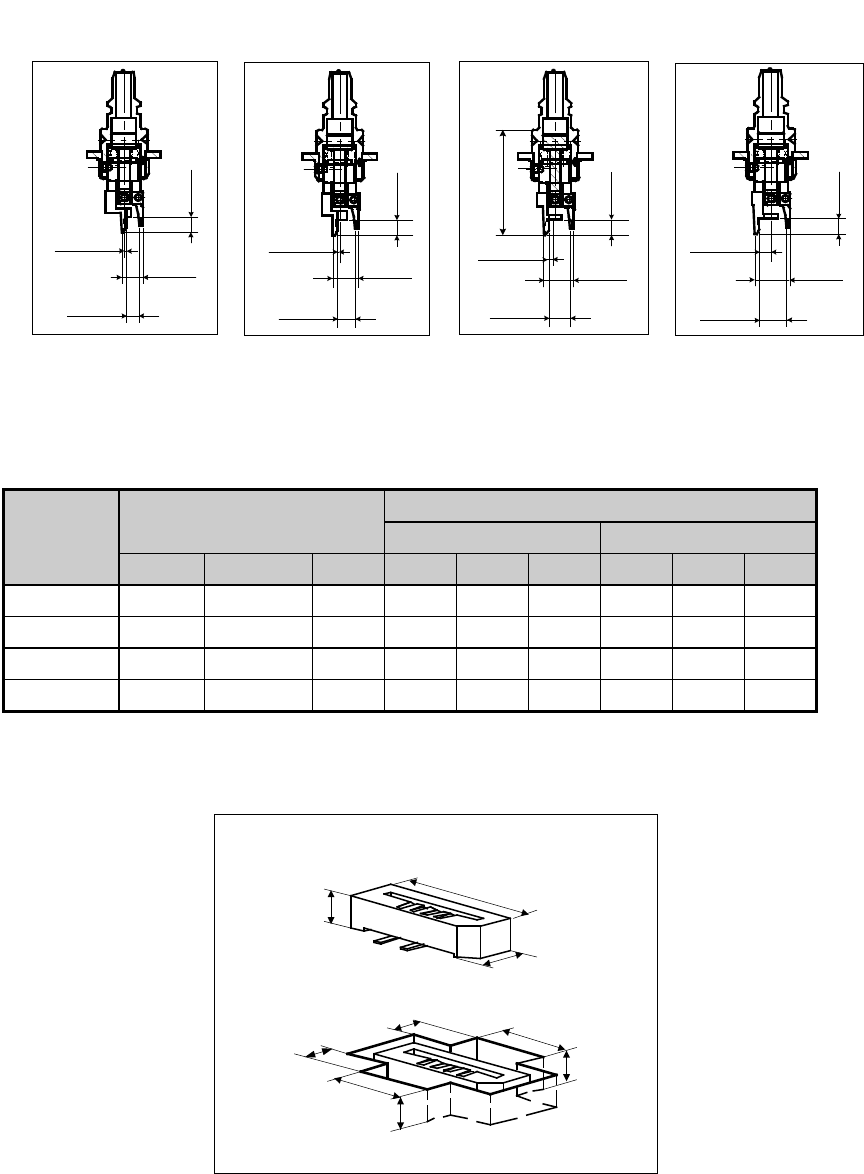

图 12-8-2-1 吸嘴外形尺寸
表 12-8-2-1 对象元件·包大小
吸嘴
代号
对象元件
包(压纹尺寸)
固定臂侧 摇臂侧
X Y H A B C D E F
800 6～ 0.8～2.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
801 6～ 1.8～3.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
802 6～ 2.8～4.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
803 6～ 3.8～5.2
5～ 1.5～
5.6～
4～ 3～ 5.6～
2.5～
H
X
Y
A
D
E
B
F
C
800 号吸嘴
801 号吸嘴
802 号吸嘴
803 号吸嘴
