第 1 部 基本篇 第 4 章 制作生产程序
4-39
从列表画面中选择元件名(双击)后，将显示所选择元件数据的表格画面，此时，可进行元件数据
的制作和编辑。
表格显示画面由基本部分与包装方式、定中心、附加信息、详述、检测部分构成，1个元件数据
显示一个画面。
表格与列表画面的切换标签
如选择包装方式，则显示该项目。
此处的选择项目的内容显示在下面的区域内。
图 4-3-5-1-2 元件数据表格画面
※ 键盘操作
项目间的移动使用 TAB 键，换页时使用“PageUp”或“PageDown”键。
第 1 部 基本篇 第 4 章 制作生产程序
4-40
4-3-5-2 元件数据的制作
元件数据的制作画面(元件表)包含初始画面在内，共由5个画面(“包装方式”、“定中心”、“附
加信息”、“详述”、“检测”)构成。其中，仅初始画面(包含“包装方式”的信息)需要设置。
其他的项目的初始值已登录。请只设置必要的项目。
制作程序后发生的识别错误等初始的各种错误，通过检查元件数据，大部分错误可得
到解决。此时，除元件高度外，请改变或调整上述 “初始值”设置的值。
4-3-5-2-1 初始画面
1) 注释
对仅靠元件名称难以区分的元件输入注释。
注释也可省略。

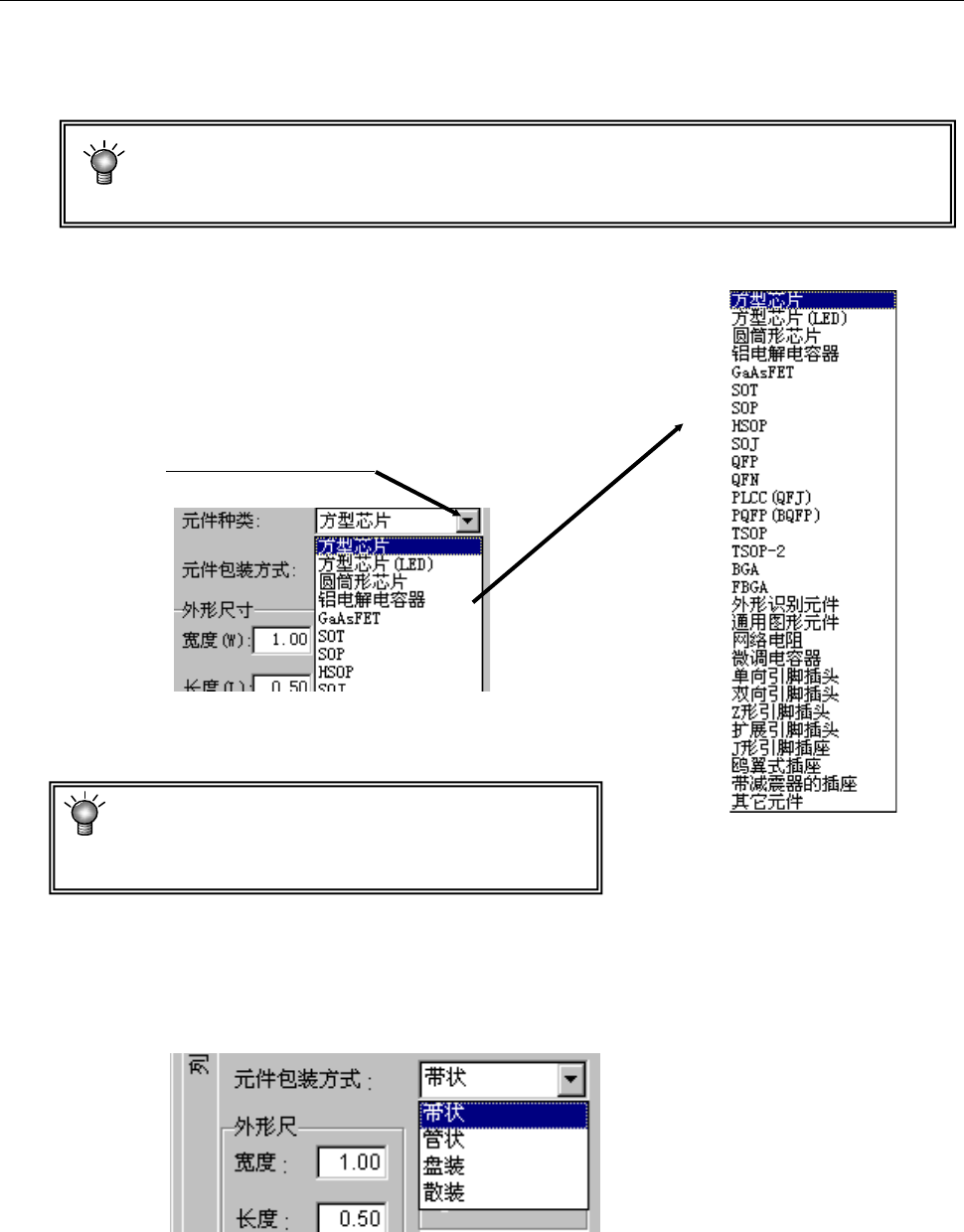

2) 元件种类
从下拉式列表中选择元件种类。
从显示的列表中选择。
弄错元件种类，容易在元件定中心时发生识别错误等
问题。
请选择正确的元件种类。
3) 包装方式
从显示的包装方式列表中选择元件供给装置种类。需要进行变更时，请从下拉式列表中选择元件
包装方式。
图 4-3-5-2-1-1
第 1 部 基本篇 第 4 章 制作生产程序
4-41

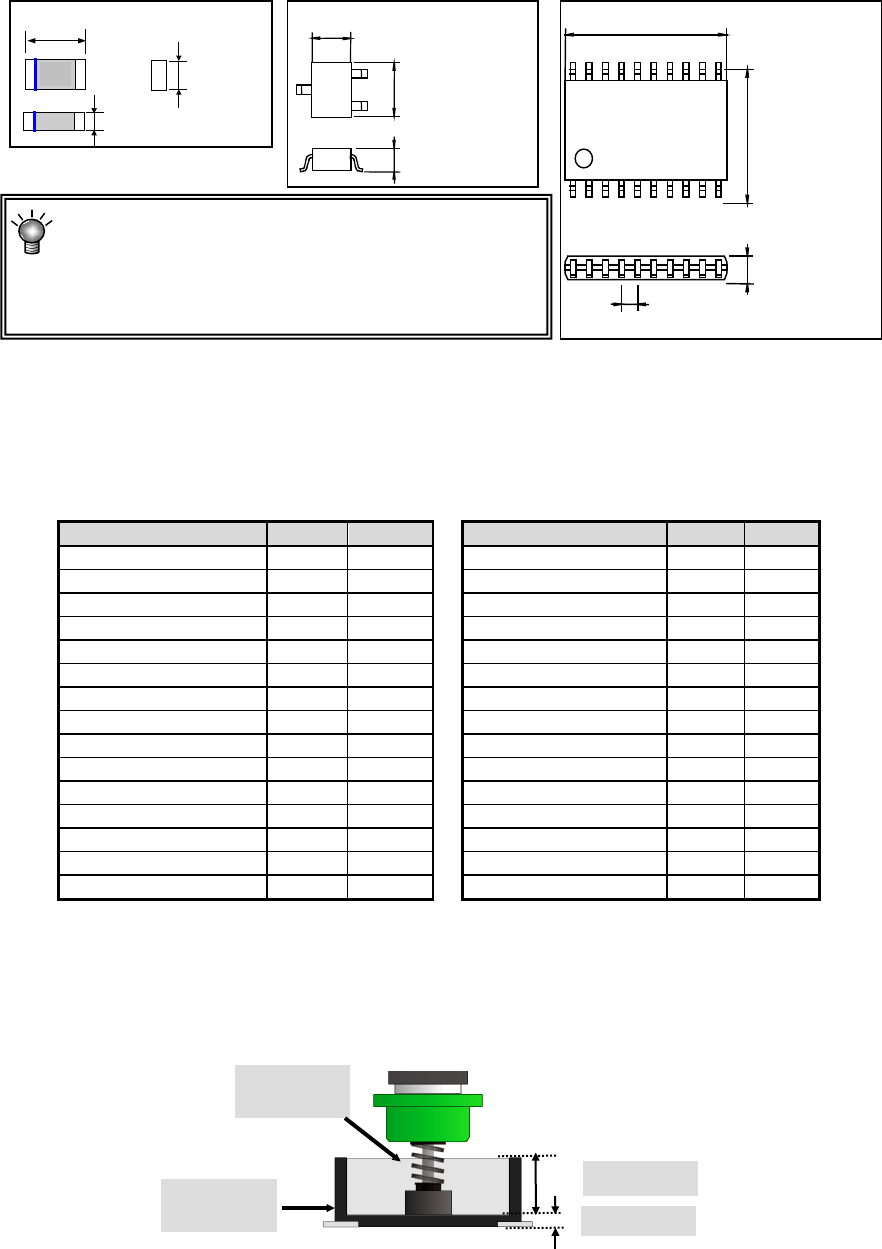

4) 外形尺寸
输入适用于各元件类型的元件外形尺寸。
请参考表格画面左下部显示的元件图形，进行输入。
另外请注意，根据元件类型，有时“包含”引脚，有时“不包含” 引脚。
◆方形芯片 ◆SOT ◆SOP
若弄错元件的纵、横尺寸，则有时无法进行定中心。
若弄错元件高度，则容易发生因激光测量位置不稳
定而导致的激光识别错误、以及因图像识别高度不
稳定而导致的图像识别错误等。
5) 定中心方式
指定求出元件中心的方法。
请配合元件(在考虑规格、精度、节拍的基础上)进行选择。
根据元件种类，可使用的定中心方式会受到限制。
表 4-3-5-2-1-1 可选择定中心的表
元件种类 激光 图像 元件种类 激光 图像
方形芯片 ○ × TSOP2 ○ ○
方形芯片(LED) ○ × BGA ○ ○
圆筒形芯片 ○ × FBGA × ○
铝电解电容器 ○ ○ QFN ○ ○
SOT
○
×
外形识别元件
×
○
微调电容器 ○ × 通用图像元件 × ○
网络电阻 ○ × 单向引脚连接器 ○ ○
SOP ○ ○ 双向引脚连接器 ○ ○
HSOP ○ ○ Z 引脚连接器 ○ ○
SOJ ○ ○ 扩展引脚连接器 × ○
QFP ○ ○ J 引脚插座 ○ ○
GaAsFET ○ ○ 鸥翼式插座 ○ ○
PLCC ○ ○ 带减震器的插座 ○ ○
PQFP ○ ○ 其他元件 ○ ×
TSOP ○ ○
6) 吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。
通常，可使用默认值。
例）当连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴顶端到元件表面的尺寸。
此时，“元件高度”为吸嘴顶端到元件背面的尺寸。
外形寸法 横
外形寸法 縦
部品高さ
＋
外形尺寸 横
元件高度
外形尺寸 纵
+
元件高度
外形尺寸 纵
外形尺寸 横
引脚间距
+
外形尺寸 横
外形尺寸 纵
元件高度
+
吸取深度
元件高度
连接器
吸 嘴
