第 2 部 功能详细篇 第 12 章 选项组件 12 - 13 (1) 安装步骤 1) 将各送料器安装在“ 送料台②”上。 2) 请确认“选择器 ⑭ ”关闭 ，“升降机 ⑪ ”在“挡块 ⑫ ”下面。 3) 将“统一交换台①”装入贴片机主体内，直至“台 车止动板⑧”顶住“台架挡块 ⑫ ”上。 4) 锁紧左右的“台车制 动器⑤”。 5) “选择器 ⑭ ” ON 后， “送料台②”上 升，安装在贴 片机主机上。 6) 将“送料器插头⑨”插入 …
第 2 部 功能详细篇 第 12 章 选项组件
12-12
12-6 统一更换台
为了防止人身伤害，操作手柄时请勿触摸连接部位。
3
6
8
1
5
4
12
11
14
13
15
2
10
9
7
图 12-6-1
① 统一更换台本体 ⑦ 台车支撑板 ⑬
电源
② 送料台 ⑧ 台车止动板 ⑭
选择器
③ 连接器支架 ⑨ 送料器插头 ⑮
凹连管节
④ 台车手柄 ⑩ 气动耦合器 ⑯
锁紧踏板
⑤ 台车制动器 ⑪
升降机 ⑰ 解锁踏板
⑥ 台架定位销 ⑫
台架挡块
图 12-6-2 台车制动器
在驱动气缸下面注意不要放工具或其
他物品。否则在升降机下降时，与驱动
气缸接触，不仅会损伤放置的东西，还
会损坏机器尤其会损坏连接器支架，可
能引起短路，容易发生火灾。
绝对不要放物品
注意
驱动气缸
连
接部位
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-13
(1) 安装步骤
1) 将各送料器安装在“送料台②”上。
2) 请确认“选择器⑭”关闭，“升降机⑪”在“挡块⑫”下面。
3) 将“统一交换台①”装入贴片机主体内，直至“台车止动板⑧”顶住“台架挡块⑫”上。
4) 锁紧左右的“台车制动器⑤”。
5) “选择器⑭”ON后，“送料台②”上升，安装在贴片机主机上。
6) 将“送料器插头⑨”插入贴片机主机护盖的“电源⑬”上，朝右旋转螺钉，直至固定。并将
“气动耦合器⑩”插入贴片机主机护盖的“凹连管节⑮”上。
在统一更换台前后(2 站台)中任意一个下降、机器处于工作的状态时，则与护盖打开时一样，
XY 轴以低速移动。
(2) 拆卸步骤
1) 将“气动耦合器⑩”和“送料器插头⑨”从贴片机主机上卸下。
2) 关闭“选择器⑭”后，“送料台②”下降，从贴片机主机上卸下。
3) 解除“台车制动器⑤”左右的“解锁踏板⑰”。
· 为了防止装置的意外启动而引起的事故，请打开安全护罩，关闭空气塞，放出残
留空气后再进行安装。
· 为了防止伤及人身或装置，请在主机完全停止后再进行统一更换台的安装。
· 操作选择器时，目检确认选择器，注意不要与其他开关类，特别是电源总开关搞
错，然后再进行操作。另外，操作选择器时，请勿将手伸入装置内部，也不要将脸
和头靠近装置。
· 用统一更换台将送料器台安装在机器主机上时，在各种送料器吸取位置的示教中
或基本生产动作时，请不要将手放在统一更换台的手柄④上，也不要对其施加负
荷。
注意:
注意
第 2 部 功能详细篇 第 12 章 选项组件
12-14
12-7 IC 回收带的操作
12-7-1 规格
(1) 适用元件
种类 ： QFP，SOP,PLCC等(使用图像识别装置的元件)
尺寸 ： 10～50mm，1.0～6.0mm
(2) IC 的回收数量
5个～19个(因IC的尺寸大小而异)
(3) 回收带的传送量
15～55mm(以5mm为单位)(根据使用的IC最大尺寸，手动安装旋转开关)
(4) 皮带
使用防止静电的皮带 宽5mm
12-7-2 构成与各部分的名称

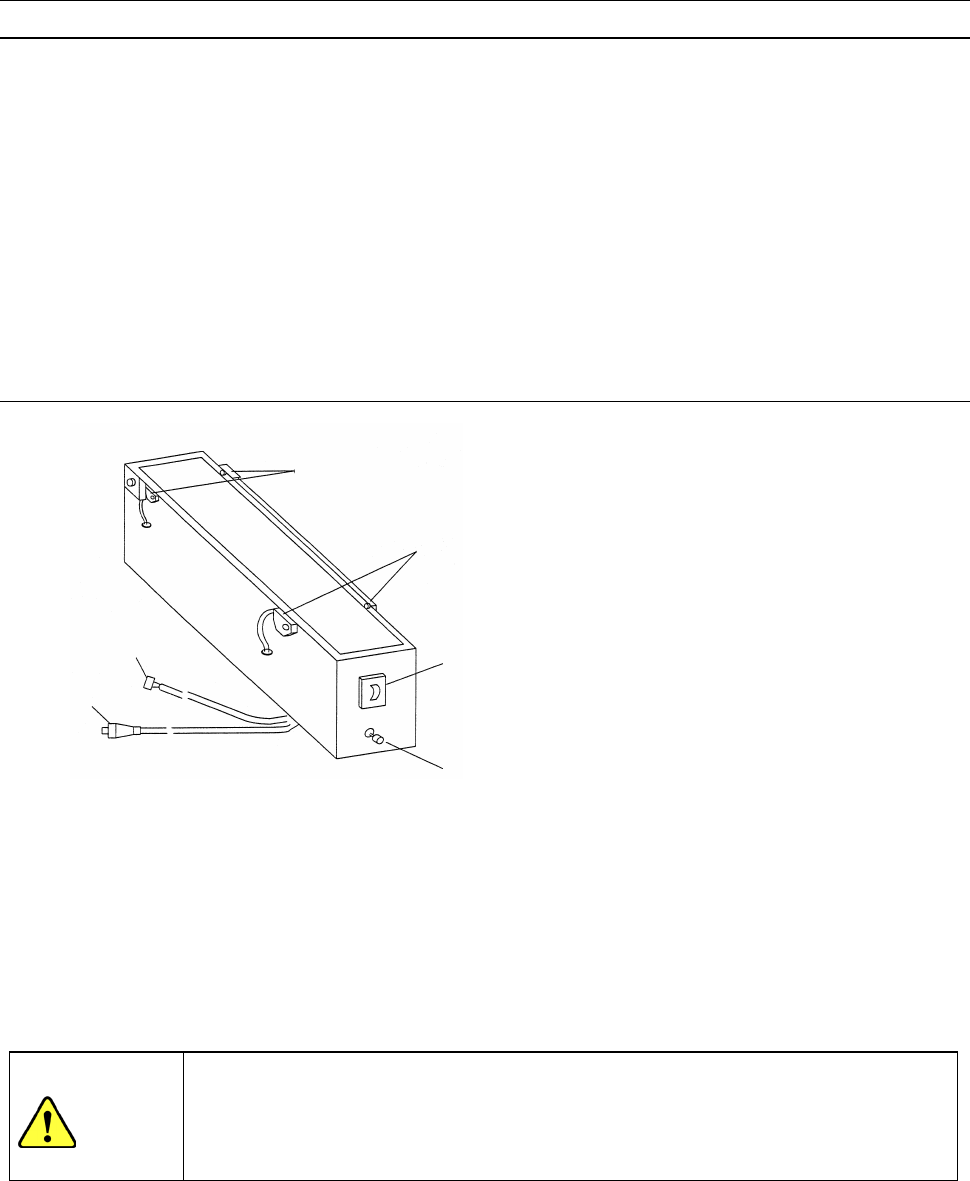

图 12-7-2-1 IC 回收带的名称
本装置是完好无损地回收在图像识别后因某种原因而未被贴片的元件的装置。
从贴片头开始，放置在“元件探测传感器①”部分的元件，按照“旋转开关③”所设定的间
距被依次传送。
如果回收带上堆满元件，当“传感器②”检测到元件后，主机将处于暂停状态，显示器上将
显示该信息。
·
为了防止伤及人身或装置，回收元件时，请确认主机已安全停止后，再打开安全
护罩进行回收。
· 在送料器台上安装有 IC 回收带的状态下回收元件时，请一边与其他工作人员确
认一边进行作业。
① 元件探测传感器
② 停止传感器
③ IC 尺寸设置用旋转开关
④ 复位开关
⑤ 电源接口
⑥ 警告信号接口
⑤
④
①
②
③
⑥
注意
