第 1 部 基本篇 第 4 章 制作生产程序
4-157
关于数字放大功能
(1) 功能概要
在操作选项中设置了「执行数字放大」时，可在 VCS 监视器上放大显示摄像机拍摄的图像。
需要放大时，请按两次 HOD 的 Window 键。
按 CAMERA 、或 Window 键时，图像显示如下。
- 按 CAMERA 键时：显示通常的图像。
- 按第一次 Window 键时：显示通常的 Window 示教模式。
- 按第二次 Window 键时：显示放大后的图像。
* 有关设置数字放大功能的详细说明，请参见『第 7 章 操作选项』。
示教方法：画面上显示方形框后，将方框大小与元件对齐后示教。先按下 HOD 上的 ENTER 键
确定方形框，再确认所显示的十字光标中心位置，按 HOD 的 ENTER 键，以确定示
教。
(2) 放大规格
可根据元件的外形尺寸，切换放大比例。
・选中放大４倍时：
长边尺寸为 2.25～1.11mm ，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・未 选中放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
放大显示功能，在跟踪贴片坐标、跟踪吸取、程序编辑时示教 XY 等场合均可使用。
(3) 适用放大显示的条件
- 元件外形尺寸的长边尺寸为 2.25mm 以下
- 角度为 0/90/180/270° 时
- 贴装位置：贴装角度 + 电路角度
- 吸取位置：吸取角度
第 1 部 基本篇 第 4 章 制作生产程序
4-158

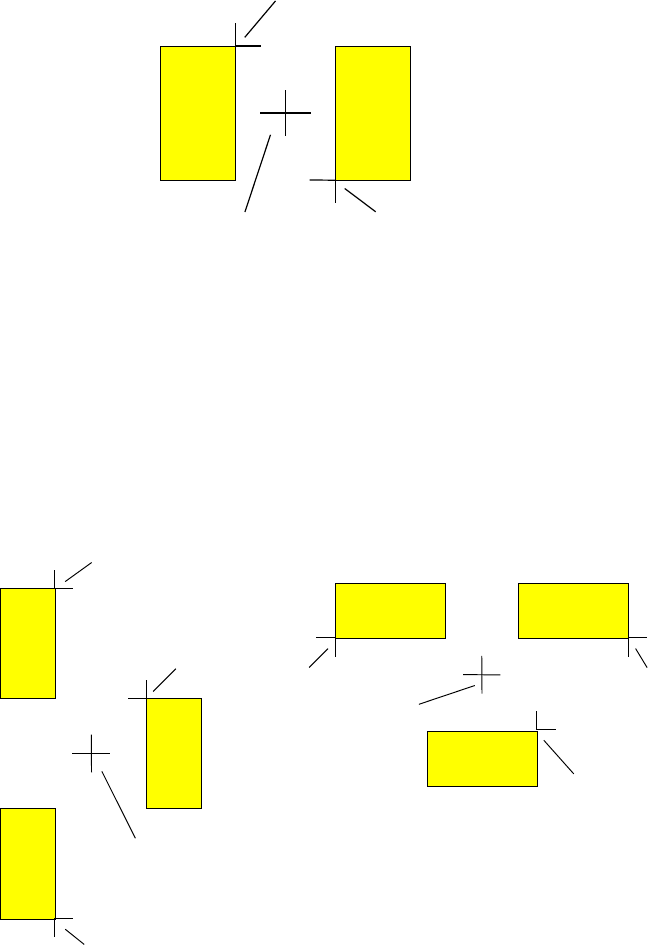

● 2 点或 3 点的示教方法
① 以2点进行示教时
A
B
C
输入上述的A、B2点，通过点A和点B的位置决定2点的中点(点C)坐标，以点C的坐标作为示教
的坐标。
② 进行3点示教时
输入A、B、C3点，以点D的坐标作为示教坐标。
(点D的X方向为点A、点B、点C的中点， Y方向为点A、点B的中点)
但3点示教仅当元件的贴片角度为0°、90°、180°及270°时有效。
B
A
C
Ｄ
C
B
A
Ｄ1
基板垫片
第 1 部 基本篇 第 4 章 制作生产程序
4-159
4-5-2-2-3 Z 轴的示教
示教高度。将吸嘴的高度慢慢降低至前端与测定物体接触，获取高度。
先选择示教用的贴片头或HMS装置，进行示教。
进行Z轴示教时，能选择的装置只限于贴片头和HMS。若选择其他装置，会发出报错声，此时需要
重新选择装置。
用HMS示教时，在摄像机进行XY轴示教后，移动到测量点，按下HMS装置键即可开始示教，再按
E
NTER键，确定示教值。
使用 HMS 进行示教时，因被测量元件的表面(测量面)的表面状况(光泽、表面粗糙
程度),有时会导致激光散射，从而无法测定。

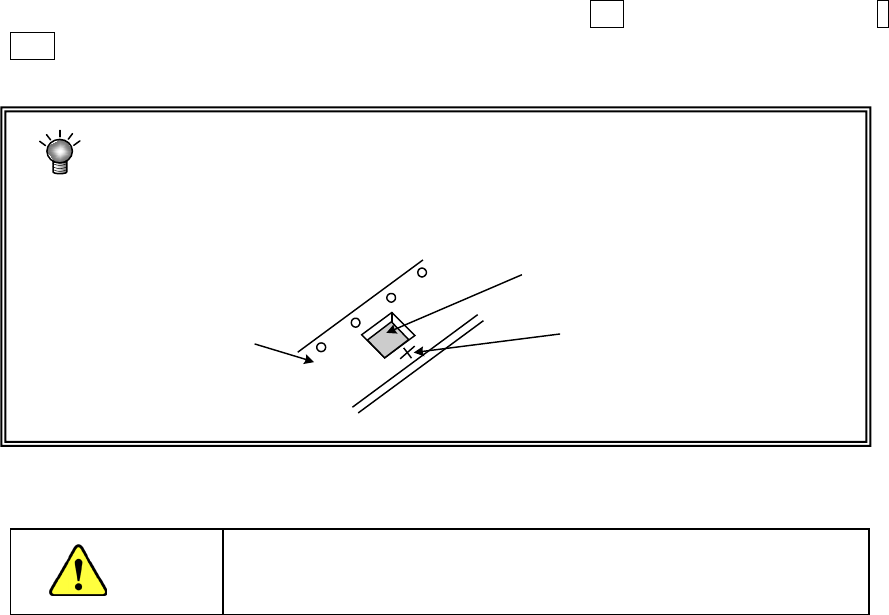

此时，请参见下图，将激光移动到带料托架上，以该点代用，进行 Z 轴的示教。
为了避免人身伤害，在 HOD 操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
带料托架
元件
测定点
注意
