第 2 部 功能详细篇 第 12 章 选项组件
12-29
12-9-4 机器设置
进行共面检查时，必须进行“机器设置”。
启动“机器设置”。

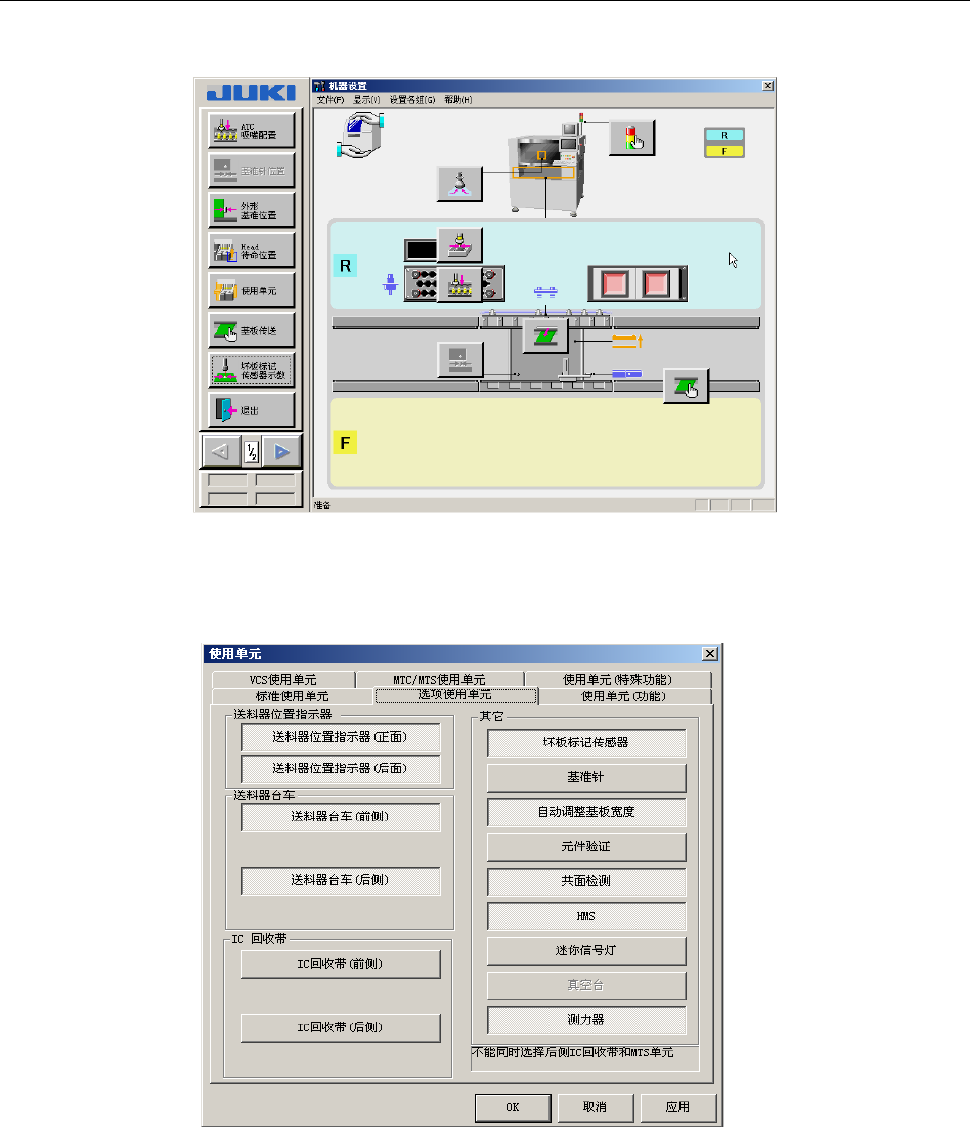

图 12-9-4-1 机器设置画面
1) 在菜单栏中，选择“使用单元”/“选项使用单元”。
图 12-9-4-2 选项使用单元
请用按钮指定“共面检测”。
设置为：在按钮为凸状态时不使用，凹状态时为使用。
第 2 部 功能详细篇 第 12 章 选项组件
12-30
2) 在菜单栏中，选择“设置各组”/“共面检测”。
图 12-9-4-3 共面
请指定重试次数和基准平面。
序号 项目 要设置的内容
1
重试次数 为了取得共面检测参数而反复进行的次数
2
基准平面 选择基准平面用 3 点法还是用最小平方法
详情请参见“8-5-10-12 共面检测”。
◆ 球元件 ：与基准面的设置无关，用最小平方法执行计算。
◆ 单向插头 ：与基准面的设置无关，用最小平方法，只能执行共线计算。
第 2 部 功能详细篇 第 12 章 选项组件
12-31
12-9-5 操作选项
在菜单栏中，选择“选项”/“操作选项”，选择“生产(检查)”标签。

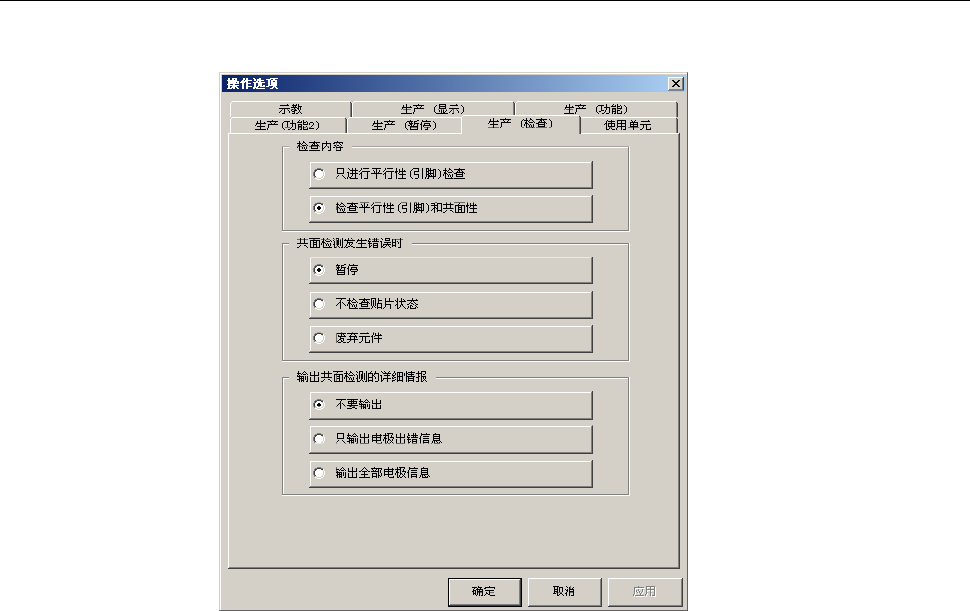

图 12-9-5-1 生产上的检查选项设定
请设定各项目。
详情请参见“7-2-6 生产时的检查选项设置”。
