第 1 部基本篇第 2 章生产 2- 45 ⑨ 吸嘴编号显示贴片头上安装的吸嘴编号。 ⑩ 元件名称显示贴片头吸取的元件名。 ⑪ 元件 ID 显示贴片头将吸取贴片的元件 ID 。 ⑫ 送料器台架状态不间断运行时显示送料器台的状态。送料器台架有效时为彩色、无效时为灰色。送料器台架有效状态（生产状态）送料器台架无效状态（停止状态）

第 1 部基本篇第 2 章生产

2-44

① 实际生产数量/计划生产数量

计划生产数量：在生产条件中所设置的计划生产数量。

实际生产数量：显示实际生产的数量。

 操作选项的“生产(显示)”标签中的“累计生产基板数量”项被勾选时，是指生产基板数量

中已实际生产的数量。

 操作选项的“生产(显示)”标签中的“倒计生产基板数量”项被勾选时，显示实际生产数量

中尚未生产的数量。

② 总贴片点数

1张基板上的所有贴片点数。

③ 顺序

显示当前正在进行的贴片顺序(输入顺序或优化顺序)。

④ 生产状态

显示当前的生产状态。具体内容如下。

显示文字

状态

基板传送中正在传送基板

VCS 识别中正在进行 VCS 标记的识别处理

基准领域标记识别中正在进行基准领域标记的识别处理

BOC 标记识别中正在识别 BOC 标记

坏标检测中正在检测坏板标记

贴片位置正在进行元件贴片，或正在向贴片位置移动

吸取位置正在吸取元件，或正在向吸取位置移动

共面识别中正在识别共面性

吸嘴安装中正在安装吸嘴，或正在向吸嘴安装位置移动

吸嘴返回中吸嘴正在返回，或正在向吸嘴返回位置移动

元件废弃中正在废弃元件，或正在向元件废弃位置移动

台架标记读取中正在读取台架标记

基板传送等待位置移动中正在向基板传送等待位置移动

其他位置正在进行其他操作

⑤ 电路编号

显示贴片头要吸取贴片的元件的电路编号。

⑥ 步骤号

显示贴片头要吸取贴片的元件“贴片数据”顺序。(因输入顺序与优化顺序而异)

⑦ 总贴片数

显示1张基板上的贴片点数。(最大值为贴片点数 × 电路数)

⑧ 吸取位置

显示贴片头吸取的送料器编号。

当 MTC 元件用尽，MTC 自身在查找层次的过程中时而会显示出不同的层次。

注意：

第 1 部基本篇第 2 章生产

2-45

⑨ 吸嘴编号

显示贴片头上安装的吸嘴编号。

⑩ 元件名称

显示贴片头吸取的元件名。

⑪ 元件 ID

显示贴片头将吸取贴片的元件ID。

⑫

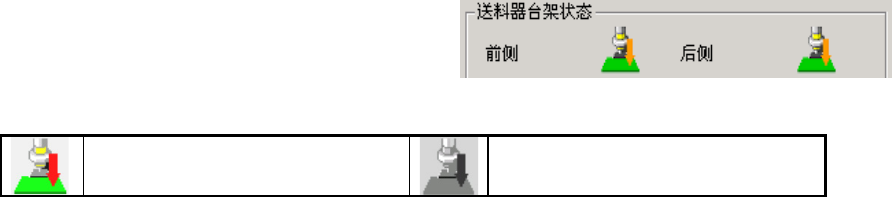

送料器台架状态

不间断运行时显示送料器台的状态。

送料器台架有效时为彩色、无效时为灰色。

送料器台架有效状态（生产状态）

送料器台架无效状态（停止状态）

第 1 部基本篇第 2 章生产

2-46

2-8-3-2 生产设备状态画面

按下<START>开关生产开始后，若已在操作选项的“生产（显示）”标签中选中“生产中显示设备画面”

选项，则在画面中会显示生产设备状态。

生产进行时的画面示例如下。

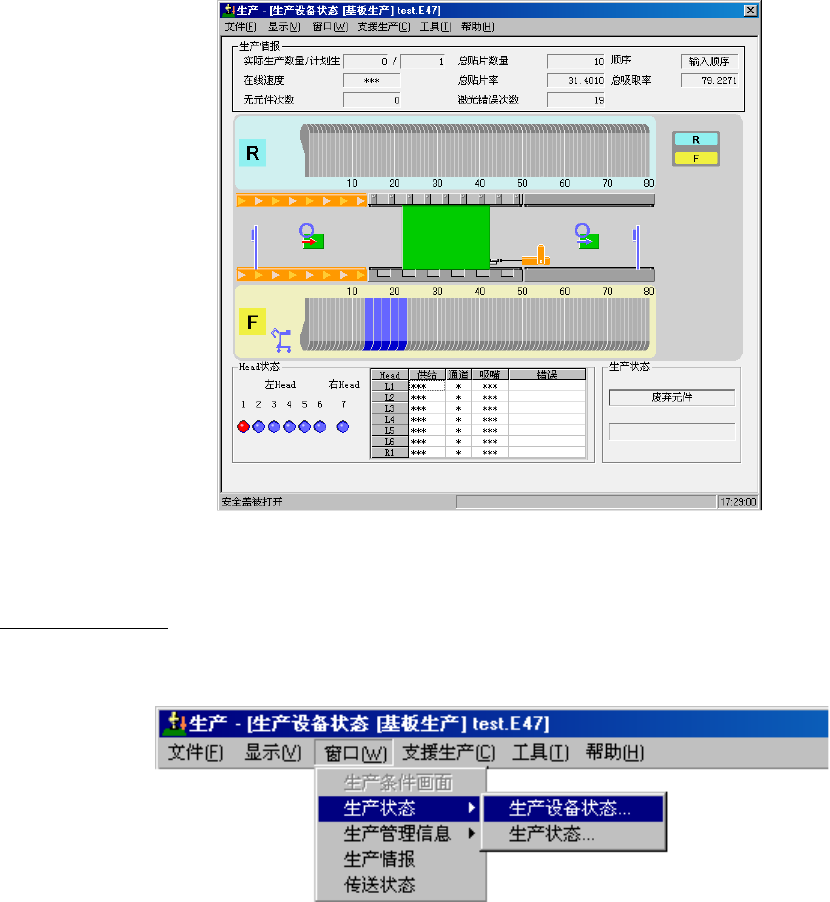

图 2-8-3-2-1 生产设备状态画面

生产设备状态菜单

选择窗口菜单中的“生产状态”-“生产设备状态”后，会显示如下生产设备状态画面。

只有在生产进行中才可以选择该菜单。
