第 1 部 基本篇 第 4 章 制作生产程序
4-126

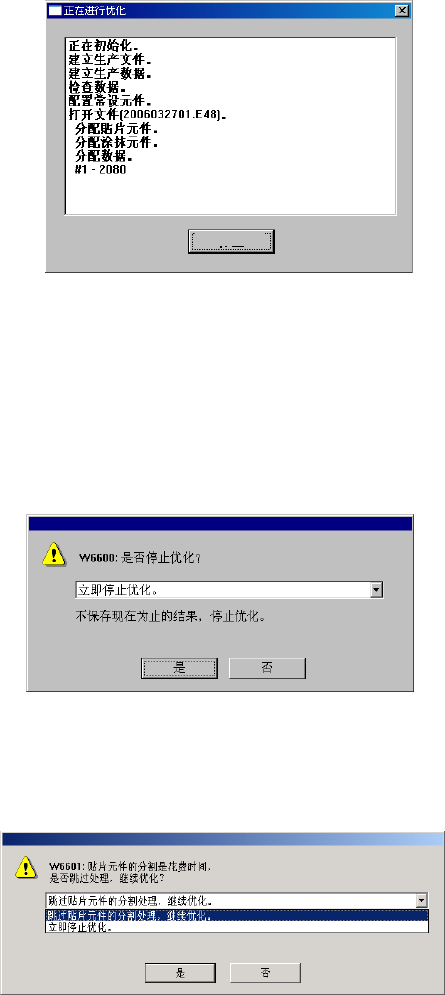

优化分配处理中进入较长时间的处理时，如下图所示，正在进行优化的画面中的按钮不显示“停
止”，而显示“跳过”。
优化正常结束时，“正在进行优化”画面消失。
发生错误时，显示错误信息。
在进行优化的过程中，可通过单击“停止”按钮来中断优化。
单击“停止”按钮，会显示如下的确认信息。
单击“跳过”按钮时，会显示如下提示确认的信息。
单击“是”后，停止优化。
跳过贴片元件的分割处理，继续优化：
仅跳过费长时间的处理，继续进行优化。这时，在继续开
始之前可能需要几十秒时间。
立即停止优化：
立即停止优化。
单击“是”：执行上述选择的处理。
跳过
第 1 部 基本篇 第 4 章 制作生产程序
4-127
4-4-2-2 保存文件
新建程序时，从优化条件设置画面中单击“执行”按钮后，会显示“另存为”画面。请指定文件
名并进行保存。
① 指定“保存在”的 “驱动器”和“目录”。
②输入文件名，单击「保存」。
图 4-4-2-2-1
第 1 部 基本篇 第 4 章 制作生产程序
4-128
4-4-2-3 确认分开贴片数据
通过优化，显示已分配的贴片数据。
请从菜单中选择“优化”/“分开贴片数据”。
图 4-4-2-3-1 选择分开贴片数据菜单
● 本菜单在未进行优化时(分配文件不存在)，或在优化后变更过生产程序时，不能选择。
显示如下的“分开贴片数据”画面。
图 4-4-2-3-2 分开贴片数据显示例
*优化顺序显示时的粗线，表示在 1 次吸取贴片的周期动作中被配对的数据的区分。
