第 1 部 基本篇 第 2 章 生产 2- 156 5) 设置画面 进行“跟踪运行 ”、“修改跟踪 数据”的设置 。 图 2- 12 -2-2-5 设定 “确定” 设置项目有 效，退出设置 画面。 “取消” 设置项目无 效，退出设置 画面。 当数据有变更时 ，确认是否真的 可以推出。 ① 跟踪运行 进行连续跟踪时 ，设置跟踪运行 。 图 2- 12 -2-2-6 跟踪运行
第 1 部 基本篇 第 2 章 生产
2-155
3) 跟踪方法
选择连续跟踪和单独跟踪。
No. 项目 内容
1 连续跟踪
根据下一项说明的跟踪设定，从跟踪开始位置起，对贴片点一
列表的跟踪贴片点进行连续跟踪。
2 单独跟踪
对贴片点列表的当前贴片点进行贴片跟踪。
该单独贴片跟踪与是否进行跟踪的指定无关，单独进行跟踪。
4) 按钮
按照选择的按钮内容运行。
图 2-12-2-2-4 按钮
No. 项目 内容
1 变更贴片
对于贴片点列表中选中行的贴片项目，把贴片的“执行”改为
“不执行”，把“不执行”改为“执行”。但不能贴片的点只能
维持“不执行”。
仅当有继续生产文件时方可变更。
2 变更跟踪
对于贴片点列表选中行的跟踪项目，把
“执行”改为“不执行”，
把“不执行”改为“执行”。
3 标记 在贴片编号的前面显示“@”标记。
4 移到标记点
将贴片编号的前面附加有“@”标记的行做为贴片点列表的先头
行。
标记的查找顺序为从当前行开始向下面的标记行查找。
5 设置 进行“跟踪运行”、“跟踪数据的变更”的设置。
6 退出 结束贴片跟踪对话框。
第 1 部 基本篇 第 2 章 生产
2-156
5) 设置画面
进行“跟踪运行”、“修改跟踪数据”的设置。
图 2-12-2-2-5 设定
“确定” 设置项目有效，退出设置画面。
“取消” 设置项目无效，退出设置画面。
当数据有变更时，确认是否真的可以推出。

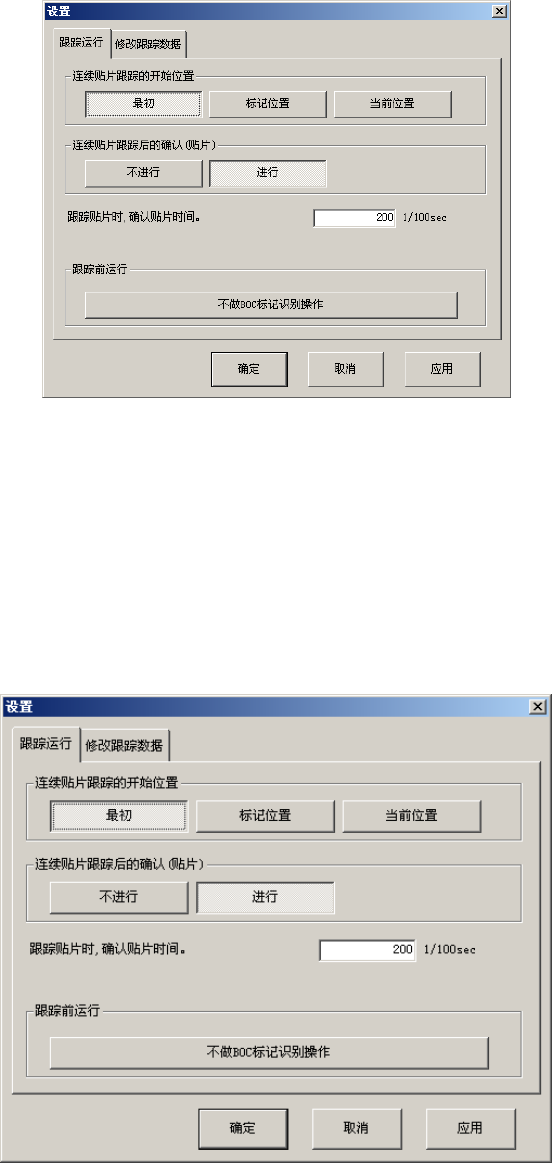

① 跟踪运行
进行连续跟踪时，设置跟踪运行。
图 2-12-2-2-6 跟踪运行
第 1 部 基本篇 第 2 章 生产
2-157
“连续贴片跟踪的开始位置”
最初
对贴片点列表中,跟踪项目指定为“执行”的贴片点,从最初开始全部跟
踪。
标记位置
对贴片点列表的当前位置以下，从标记位置开始，跟踪项目指定为“执
行”的贴片点全部跟踪。
当前位置
对贴片点列表的当前位置以下，跟踪项目指定为“执行”的贴片点，全
部跟踪。
“连续贴片跟踪后的贴片确认”
进行 连续贴片跟踪后，显示是否进行贴片设置的确认信息。
不进行
免去显示连续贴片跟踪后的询问确认。
“贴片跟踪时,确认贴片时间”
为了确认连续跟踪后的贴片的停止时间
② 修改跟踪数据
设置“贴片跟踪画面”贴片点列表的跟踪项目。
图 2-12-2-2-7 修改跟踪数据
“修改跟踪数据”
设置全部[否] 将跟踪项目全部设定为“不执行”。
设置全部[是] 将跟踪项目全部设定为“执行”。
设置跟踪贴片点
将贴片项目为“执行”的贴片点的跟踪项目全部设定为“执行”。
其他为“不执行”。
设置跟踪空点
将贴片项目为“不执行”的贴片点的跟踪项目全部设定为“执行”。
其他为“不执行”。
