第 2 部 基本编 第 8 章 机器设置
8-41
3) 初始值
No.
状 态
信号灯模式
备注
点亮状况 红
黄 绿 蜂鸣器
1 初始状态(接通电源后) 全部点亮 OFF
2 菜单状态 黄色点亮 ― ― OFF
3 程序编辑 黄色点亮 ― ― OFF
4 机器设置 黄色点亮 ― ― OFF
5 手动控制 黄色点亮 ― ― OFF
6 通过模式 黄色点亮 ― ― OFF
7 文件操作 黄色点亮 ― ― OFF
8 印刷 黄色点亮 ― ― OFF
9 预热 黄色点亮 ― ― OFF
10 错误(生产以外) 红色点亮 ― ― OFF
11
生
产
待机/正常退出 全部点亮 OFF
12 执行中 绿色点亮 ― ― OFF
13 出错停止 红色点亮 ― ― OFF
14 暂停 黄色点亮 ― ― OFF
15 元件用尽 执行中 绿色点亮+黄色闪烁 ― OFF
16 元件用尽 停止 红色点亮+黄色闪烁 ― OFF
17 等待基板传送 绿色闪烁 ― ― OFF
18 元件用尽出错 红色点亮+黄色闪烁 ― OFF
19 紧急停止 红色点亮 ― ― OFF
20 返回原点 黄色点亮 ― ― OFF
21 自我诊断 黄色点亮 ― ― OFF
22 故障解析 黄色点亮 ― ― OFF
23 自我校准 黄色点亮 ― ― OFF
24 设置变更 黄色点亮 ― ― OFF
25 其他 全部点亮 OFF
初始（缺省）状态是指，接通电源后到可进行操作为止的状态。
此外，菜单状态指初始状态以后的初始画面。
：
指示灯熄灭
：
指示灯点亮
：
指示灯闪烁
第 2 部 基本编 第 8 章 机器设置
8-42
8-5-14 坏板标记传感器示教
当坏板标记的颜色和基板的颜色难以区别时，应对传感器的灵敏度进行设置。
在基板记上坏板标记时，尽量选择水平位置。
选择坏板标记传感器示教，则显示如下图所示的[坏板标记传感器示教]设置画面。从[摄像机]
和[传感器]选择坏板标记的识别方法，使用 OCC 时，要设置阈值。

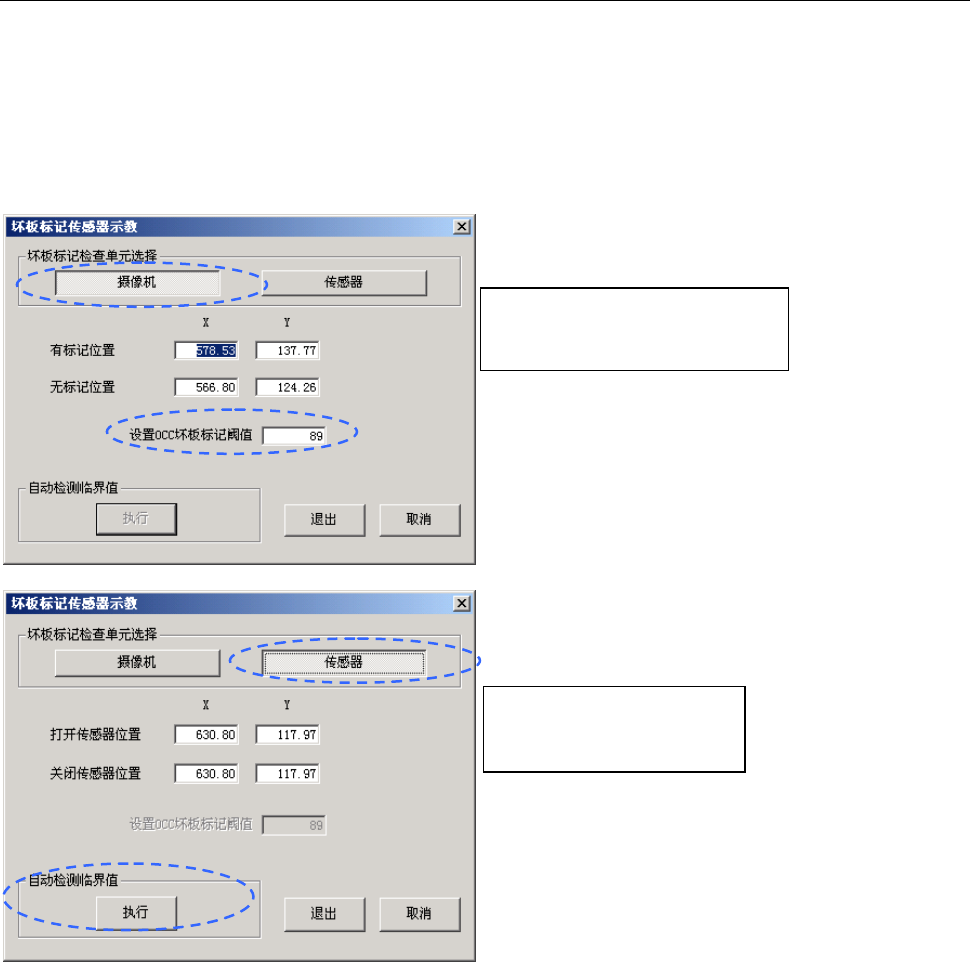

图 8-5-14-1 坏板标记传感器示教设置画面
选择[摄像机]后的状态
[设置 OCC 坏板标记阈值]有效
选择[传感器]后的状态
[自动检测临界值]有效
第 2 部 基本编 第 8 章 机器设置
8-43
1）设置方法
选择坏板标记检查单元。
要使用 OCC 识别坏板标记时选择[摄像机]，使用坏板标记传感器识别坏板标记时选择[传感器]。根据
选择单元切换设置项目，进行各设置项目的示教。
① 选择[摄像机]时
使用 HOD，用摄像机示教进行输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
[无标记位置]是，在标记周围，尽量指定相对于标记有对比度的位置。
把光标放在 OCC 坏板标记阈值设置位置上，按 CAMERA 键进行示教。
② 选择[传感器]时
用 HOD，用摄像机示教输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
输入 XY 位置后自动示教临界值。
执行操作
① 设置 OCC 坏板标记阈值的操作

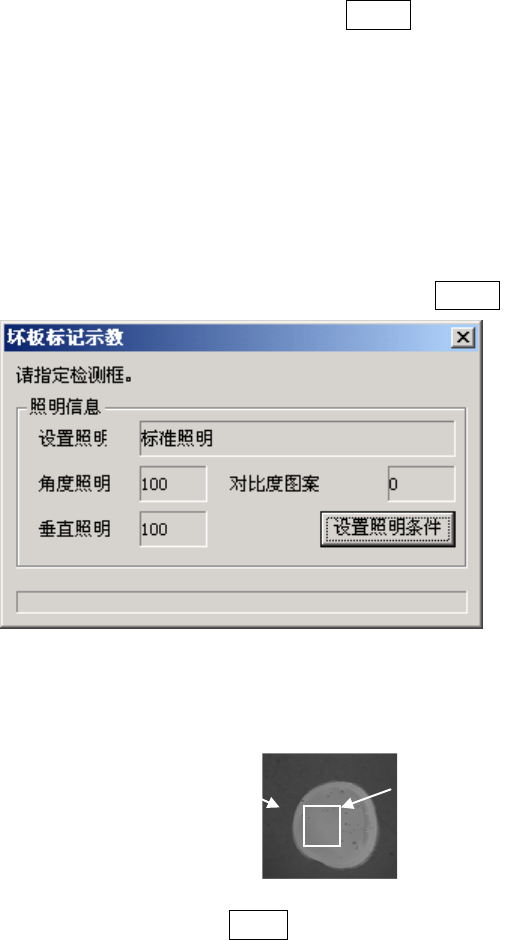

把光标对准设置 OCC 坏板标记阈值的编辑框，按下 HOD 的 CAMERA 键开始示教。
确认坏板标记位置的坐标后，指定检测框（左上、右下）。
设置检测框时，其位置选在标记里面，具体请参考下图。
用 HOD 的方向键变更检测框尺寸，按 ENTER 键确认。
标记
检测框
