KE-2070_使用说明书.pdf - 第874页
第 2 部 功能详细篇 第 12 章 选项组件 12 - 41 3) 无元件暂停后，重新运行时验证元件 在菜单上选择 “选项”→ “操作选项” →“生产 （暂停） ”标签， 确认是否 选中了“ 无元件暂停 后，重新运行时 验证元件 ”。 图 12-10-2-2-3 设置生产时 的暂停选项
第 2 部 功能详细篇 第 12 章 选项组件
12-40
12-10-2-2 设置操作选项
1）跟踪吸取后进行验证
从菜单上选择“选项”→“操作选项”→“生产（功能 2）”标签，确认是否选中了“跟踪吸取
后进行验证”。

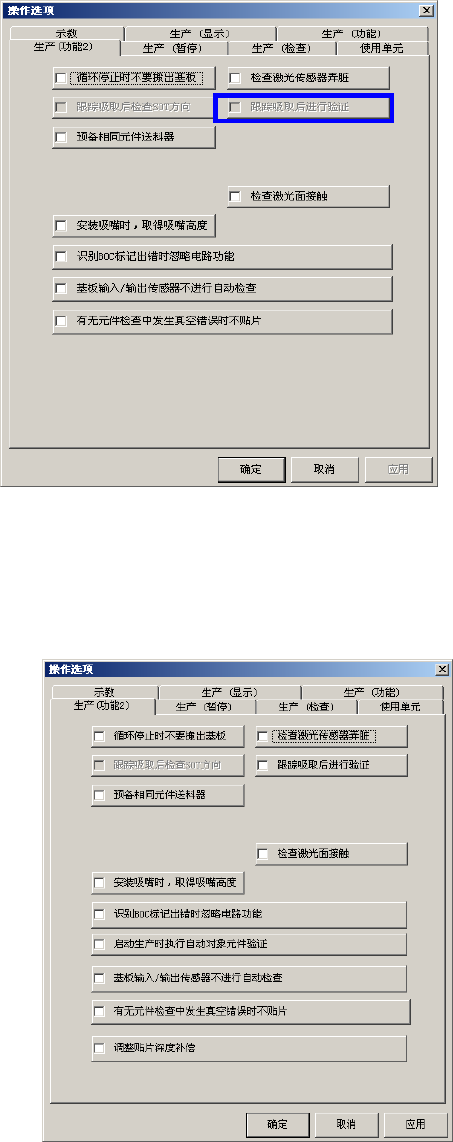

图 12-10-2-2-1 设置生产功能 2 选项
2)启动生产时执行自动对象元件验证
从菜单栏上选择选项→操作选择→“生产(功能 2)”标签，请确认已勾选「启动生产时执行自动
对象元件验证」。
图 12-10-2-2-2 生产功能 2 选择设置（启动生产时执行自动对象元件验证）
第 2 部 功能详细篇 第 12 章 选项组件
12-41
3) 无元件暂停后，重新运行时验证元件
在菜单上选择“选项”→“操作选项”→“生产（暂停）”标签， 确认是否选中了“无元件暂停
后，重新运行时验证元件”。
图 12-10-2-2-3 设置生产时的暂停选项
第 2 部 功能详细篇 第 12 章 选项组件
12-42
12-10-2-3 编辑元件数据
在“元件数据”的“检测”中设置是否执行元件验证以及检查的判定值。
二极管等有极性的元件供给方向设置为 0°时，设置方向应为：从机器的正面看右侧为“＋”， 左
侧为“－”。
详细情况，请参见“4-3-5-2-6 检查”。
输入范围
单位
上限值
下限值
电阻
0.00～999.99
默认值 0.00
Ω (默认值)
ＫΩ
ＭΩ
0～100％
1％单位
默认值 10％
-100～0
1％单位
默认值-10％
电容
0.0～999999.99
默认值 0.00
ｐＦ(默认值)
μＦ
0～100％
1％单位
默认值 80％
-100～0
1％单位
默认值-20％
图 12-10-2-3-1 “元件数据”的“检测”
