第 2 部 基本编 第 8 章 机器设置
8-8
8-4 显示
在菜单上选择是否要显示工具栏、状态栏（默认为不显示）。
结束机器设置后，状态将恢复到默认状态。
可选择显示构成图、设定值一览。
8-4-1 显示构成图
启动机器设置时显示图 8.2.1-1，即初始画面的构成图。按下构成图画面上的按钮，可显示各单
元的设置画面，也可用图像显示 ATC 滑动板、外形气缸、支撑台、传送挡销的状态。
（１）传感器状态
传感器状态的显示标记如下。
表 8-4-1-1 显示状态一览表
No.
显示项目 显示图 显示内容
1 ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
2 外形基准气缸
外形基准气缸 OFF。
外形基准气缸 ON。
3 支撑台
支撑台 OFF。
支撑台 ON。
4 挡销
挡销 OFF。
挡销 ON。
第 2 部 基本编 第 8 章 机器设置
8-9
（２）设置按钮
可从构成图显示画面上的按钮，启动各单元的设置画面。
表 8-4-1-2 设置按钮一览表
No.
显示项目
显示按钮
显示内容
1 信号灯
显示信号灯设置对话框。
2 无吸嘴真空值
显示无吸嘴真空值对话框。
3 元件废弃位置
显示元件废弃位置对话框。
4 ATC 吸嘴配置
启动 ATC 吸嘴配置对话框。
5 外形基准的位置
显示外形基准位置对话框。
6 基准针的位置
显示基准针位置对话框。
7 基板传送
显示基板传送对话框。
8 IC 回收带
显示 IC 回收带位置对话框。
9 DTS（使用单元）
显示使用单元对话框。
在 MTC/MTS 使用单元页中进行 DTS 的设置。
10 MTS
显示 MTS 安装位置偏移量对话框。
11 MTC
显示 MTC 滑梭吸取位置对话框。
第 2 部 基本编 第 8 章 机器设置
8-10
8-5 设置各组

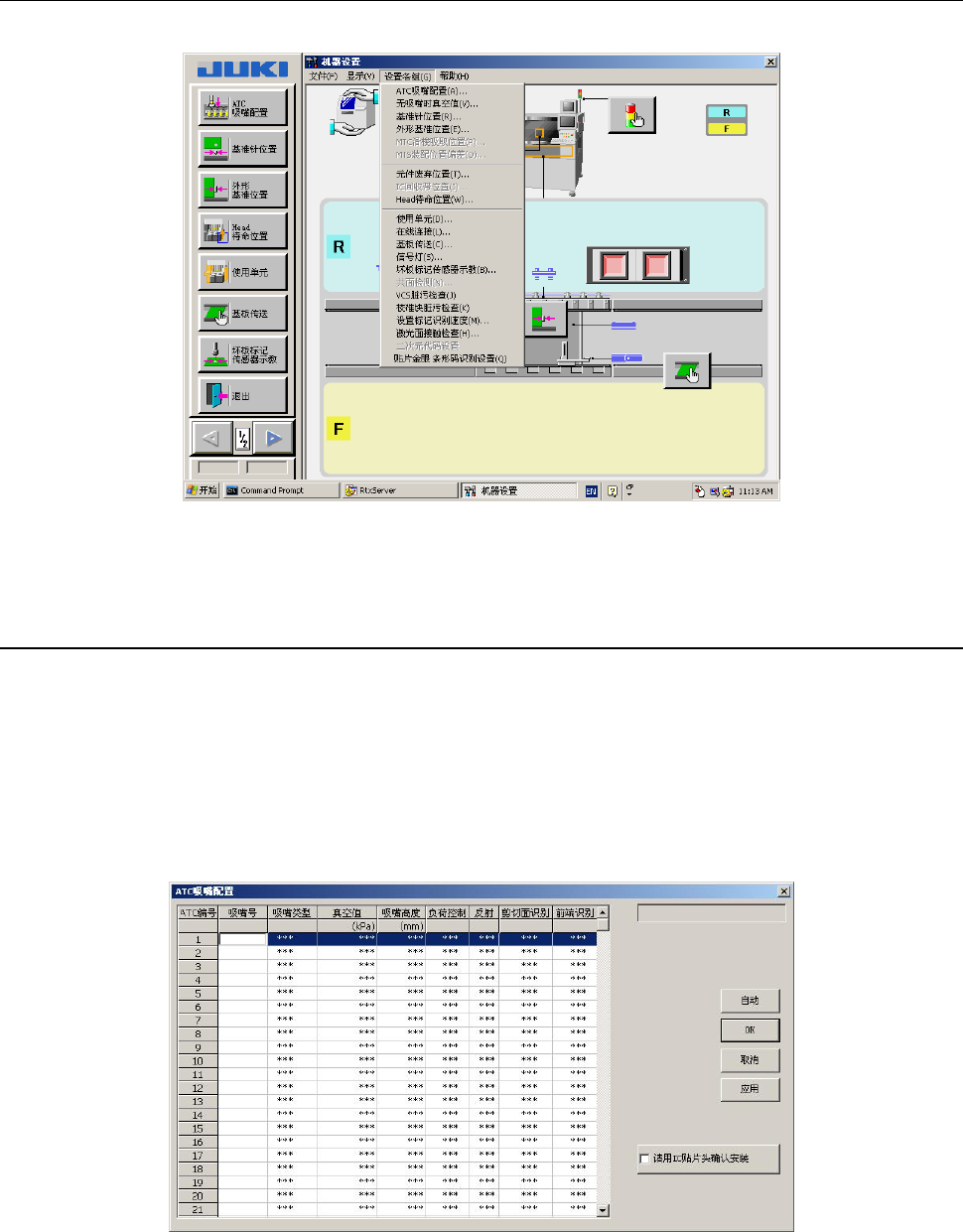

从菜单栏中选择“设置各组”，显示如下图所示的项目。
图 8-5-1 设置各组的项目
8-5-1 ATC 吸嘴配置
设置ATC配置的各吸嘴的信息。
选择ATC吸嘴配置，则显示下图的ATC吸嘴配置的设置画面。
设置“吸嘴号”、“吸嘴类型”、“真空值”、“吸嘴高度”、“反射”、“剪切面识别”、“前
端识别”。设置将自动进行。但，也可通过键盘来输入“吸嘴号”。
※
“剪切面识别”、“前端识别”为通过VCS检查吸嘴的安装姿势、防止元件吸取错误的功能，
只有KE-2080可以设置。
图 8-5-1-1 ATC 吸嘴配置设置画面（显示例，KE－2080）
※注 仅 KE-2080 显示
※注
