第 2 部 功能详解篇 第 6 章 通用图像
6-21
6-4-3-2 引脚元件简易输入画面
在引脚元件组定义画面中按了“OK”后，显示引脚元件简易输入画面，可输入、编辑引脚元件组
的数据。此外，也可进行元件组的追加、复制、粘贴、删除等操作。
引脚元件简易输入画面由“引脚元件组一览”、“引脚位置、引脚数、引脚间距”、“引脚
特征”3个项目构成。
图 6-4-3-2-1 引脚元件简易输入对话框
引脚元件组一览
引脚位置·引脚数量·引脚间距
引脚特征
第 2 部 功能详解篇 第 6 章 通用图像
6-22

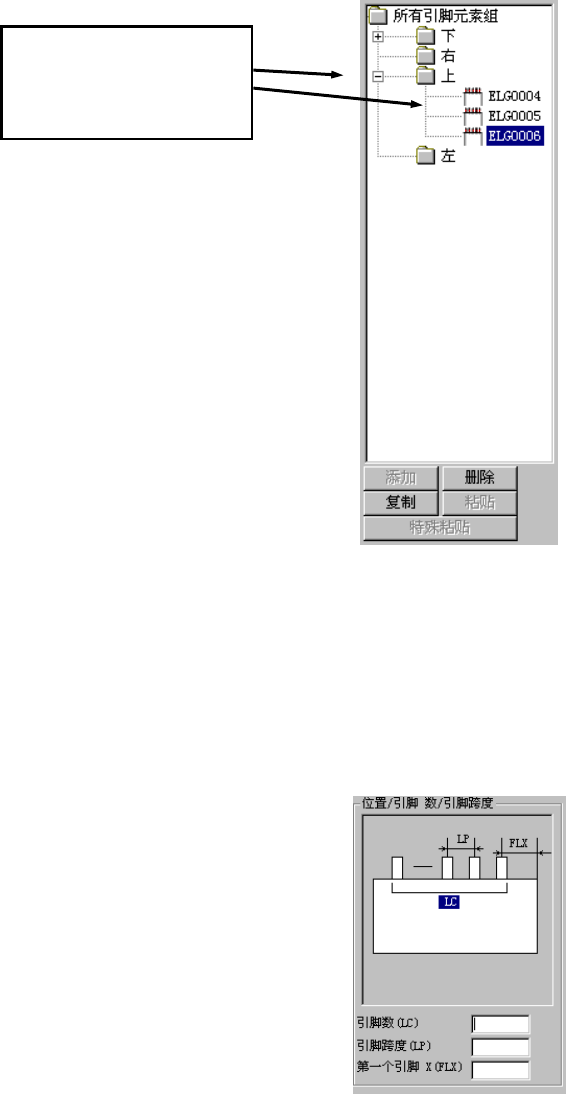

1) 引脚元件组一览
引脚元件组一览中，可进行与Windows浏览器类似的操作。
图 6-4-3-2-2 引脚元件组一览表
2) 引脚位置、引脚数量、引脚间距
●引脚数 (LC)： 组内的引脚数
●引脚跨度(LP)： 从引脚中心到下一引脚中心的距离
●第一个引脚 X(FLX)： 从角(最外周)到首元件的距离
图 6-4-3-2-3 引脚位置·引脚数·引脚跨度项目
单击“＋”，则符号变为
“－”，并显示在该引脚
位置所定义的元件组。
第 2 部 功能详解篇 第 6 章 通用图像
6-23
3) 引脚属性
选择引脚的类型，输入引脚的尺寸。
图 6-4-3-2-4 引脚特征(鸥翼形引脚) 图 6-4-3-2-5 引脚特征(平板引脚)
4) 元件组的编辑
在“引脚元件组一览表”画面中进行元件组的追加、删除或复制。其操作方法与Windows的浏览
器的操作方法相同。
①选择要追加、删除或复制的文件夹。
②选择了追加、删除、复制后即可执行。
选择了复制时，还需选择“粘贴”或“覆盖
粘贴”。
