第 1 部 基本篇 第 2 章 生产
2-114

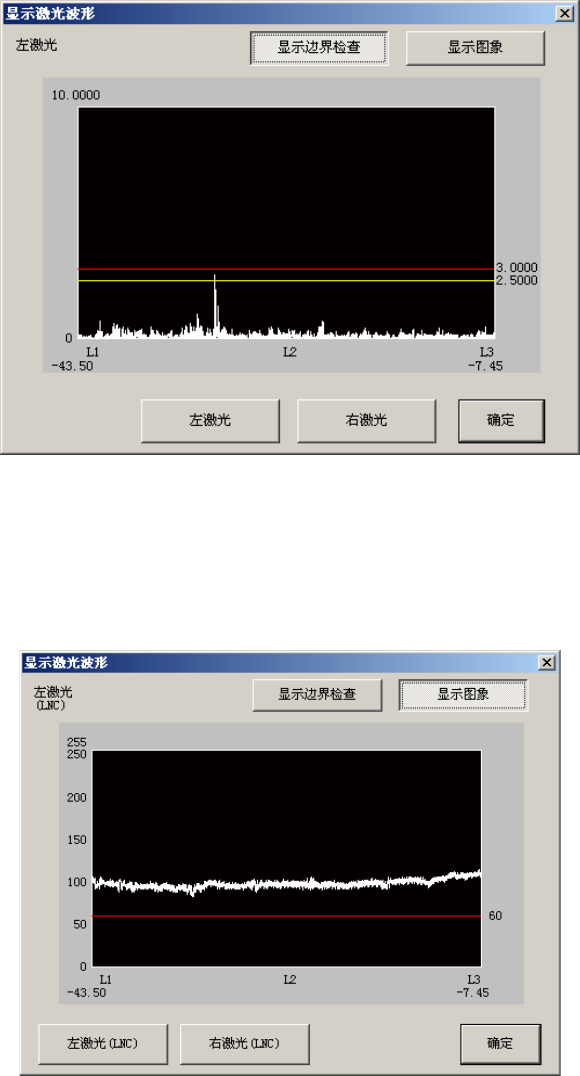

图 2-11-8-2 显示边界检查 (显示例.KE-2080)
按下“左激光”按钮，可显示左激光的图像波形的结果。
按下“右激光”按钮，可显示右激光的图像波形的结果。
KE-2080R 时显示「右贴片头」按钮，可显示右贴片头的图像波形结果。
此时，按“显示图像”按钮，则可显示图像波形的结果。
图 2-11-8-3 显示图像(显示例.KE-2080)
KE-2080R时，显示「右贴片头」按钮，可显示右贴片头的图像波形的结果。
第 1 部 基本篇 第 2 章 生产
2-115
按下<START>开关，再执行激光脏污检测。未检测到激光脏污时,即开始生产运行，检测到激光脏
污时，显示如下信息。

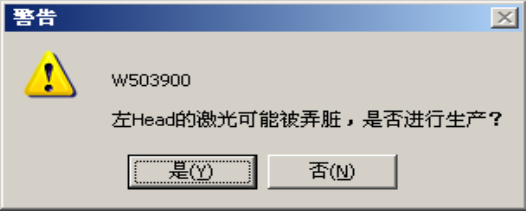

图 2-11-8-4 激光脏污信息显示
按“是”：开始生产运行。
按“否”：返回暂停画面。
第 1 部 基本篇 第 2 章 生产
2-116
2-11-9 暂停时的元件用完补满功能
在操作选项“生产(暂停)”标签中选中“给暂停对话框增添‘补充元件’按钮”时，在非“元件
用完”和“发生标记识别错误”原因而暂停时，暂停画面上将会显示“补充元件”按钮。

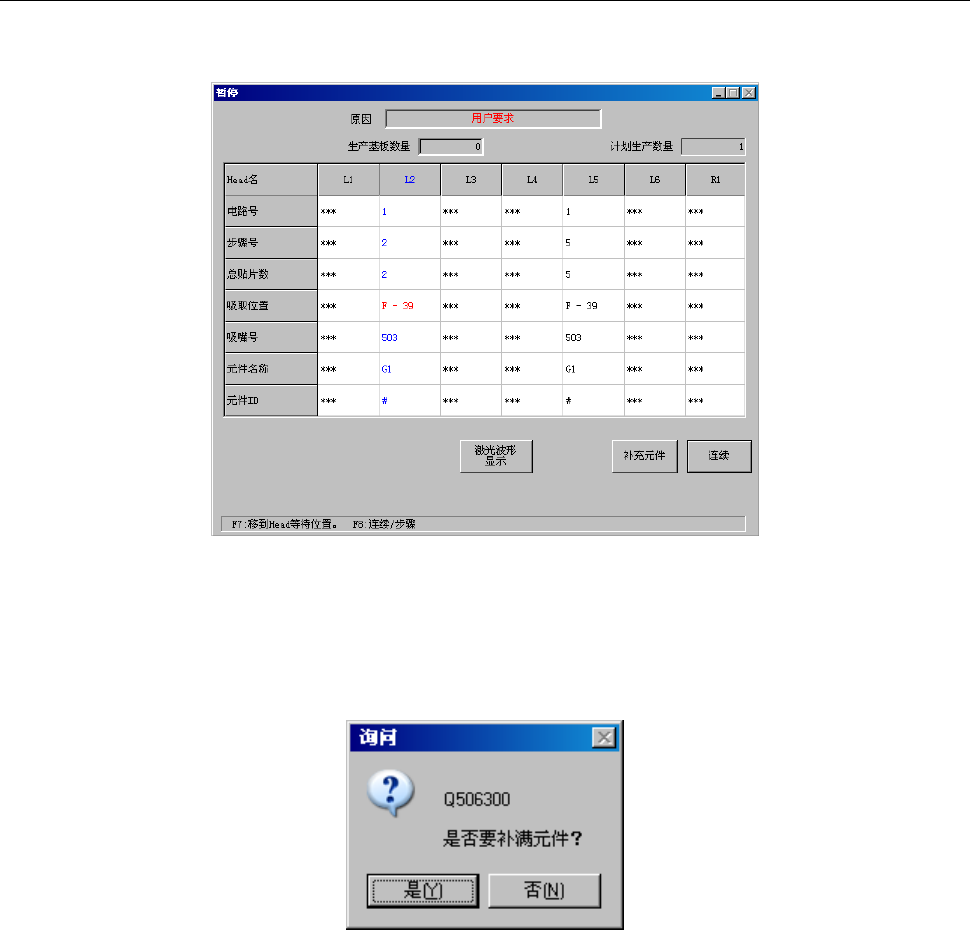

图 2-11-9-1 元件补充
按下“补充元件”按钮后，会显示如下信息。单击“是”，为补满元件。此时，剩余数量显示0
的元件，可恢复剩余数量初始值，清除元件用完信息。还有剩余的元件，则仅清除元件用完信息。
可补满的元件，为带状、管状、散装元件。
图 2-11-9-2 询问元件补充
