第 1 部 基本篇 第 4 章 制作生 产程序 4- 113 4-3-8 数据完成状态 检查数据的完成 状态。若未完成 则不能进行优 化。 从菜单栏中单击 “数据” / “数据完成状态 ”后，会显示如 下画面。 图 4-3-8- 1 数据完成状态 如果记录数目和完成数目一致 ，则表示数据已完成，在完成的“ ( ) ”中显示“ * ”。另外 , “吸 取数据”及记录 数目为 0 的 项目，即使不显 示“ * ”，也被看作完成 。 当有未完…
第 1 部 基本篇 第 4 章 制作生产程序
4-111

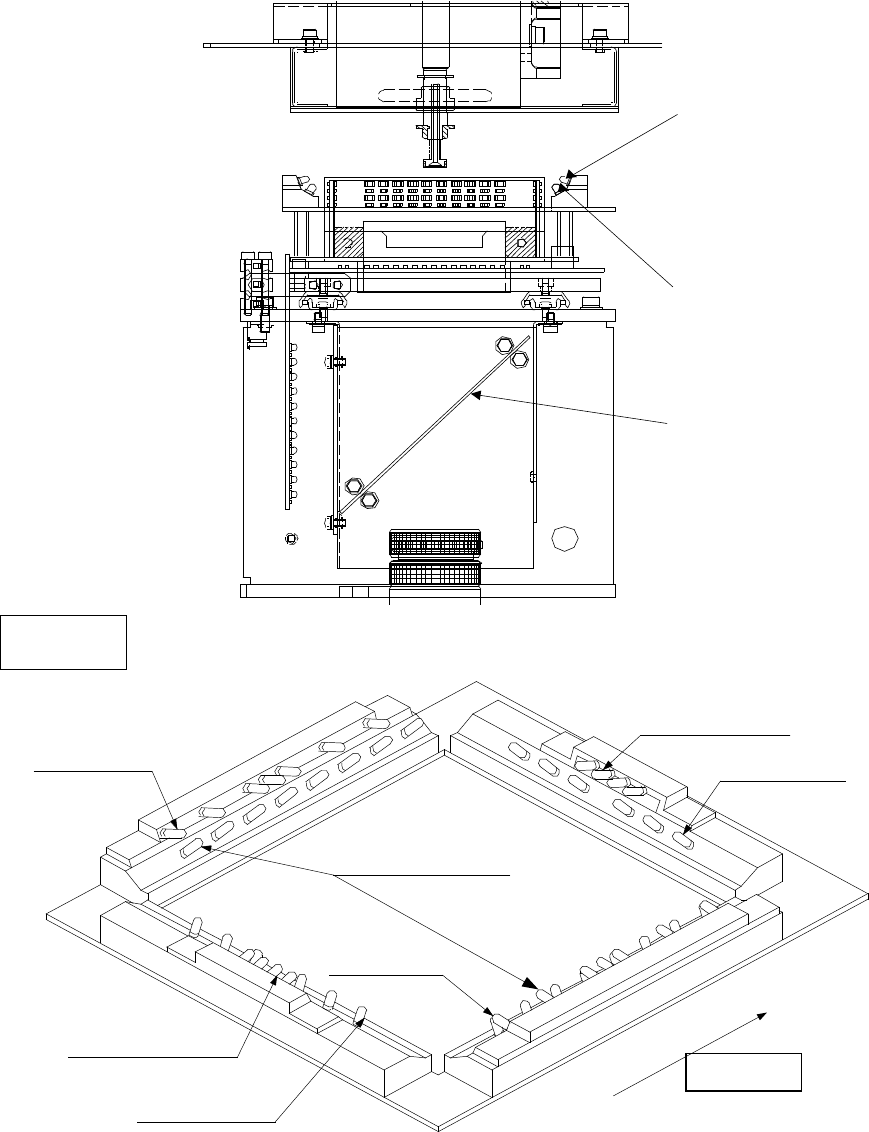

图 4-3-7-7-3 透射照明设备
右侧面
上层透射照明前后
下层透射照明前后
下层透射照明左右
下层透射照明前后
上层透射照明前后
上层透射照明左右
上层透射照明左右
上层透射照明前后
下层透射照明前后
(半透半反镜)
机器近前侧
第 1 部 基本篇 第 4 章 制作生产程序
4-113
4-3-8 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。
从菜单栏中单击“数据”/“数据完成状态”后，会显示如下画面。
图 4-3-8-1 数据完成状态
如果记录数目和完成数目一致，则表示数据已完成，在完成的“( )”中显示“*”。另外,“吸
取数据”及记录数目为0的项目，即使不显示“*”，也被看作完成。
当有未完成的项目时，请完成该项目。
第 1 部 基本篇 第 4 章 制作生产程序
4-114
4-3-9 数据一致性检查
检查已制作的程序和机器设置中的设置内容是否矛盾，并检查程序本身是否矛盾。
一致性检查结束后，即可进行优化。检查结果显示发现有错误时，会显示错误内容。此时，请参
考显示内容，修改程序或“机器设置”。
1) 执行一致性检查
从菜单栏中选择“数据(D)”/“数据一致性检查(L)”，执行一致性检查。
2) 检查的结果报告
进行一致性检查后，显示如下信息。
① 正常结束时：
② 检查中发现错误时：
按下“确定”按钮后,会出现询问画面，要求确认是否要显示错误内容。
选择“确定”则显示错误内容。
3) 错误信息内容
数据种类 数据内的制作No 错误内容
在 KE-2080 中的错误内容。
用元件数据的第 1 个元件指定的 VCS(因主
体上未安装或在机器设置中设置为未使用
等原因)不能使用。
图 4.3.9-1
图 4.3.9-2
图 4.3.9-3
