第 1 部 基本篇 第 2 章 生产
2-128
Step⑤. 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时
选择“运行继续生产”、“运行重夹后生产”时，传送通道上的状态显示如下。

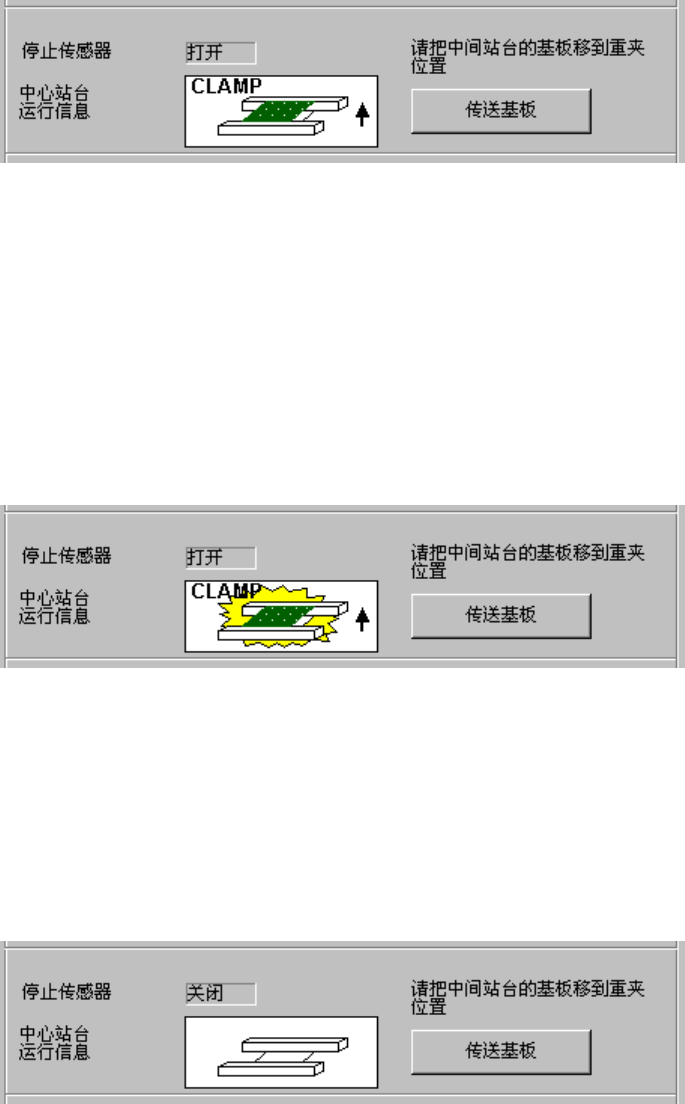

图 2-11-12-1-10 传送通道上的状态
◇ 执行该选择时，可显示重夹中的画面，重夹后，在开始生产前不搬入基板即执行继续生产。
Step⑥. 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
不能选择“运行继续生产”、“运行重夹后生产”。
必须选择“搬入基板后生产”。(参见表2-11-12-1-2 ②)
Step⑦. 传送通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“运行继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。
图 2-11-12-1-11 传送通道上的状态
◇ 执行该选择时，会显示重夹画面，重夹后，在开始生产前不搬入基板即可执行继续生产。
此时，由于没有生产中断时传送通道的信息，在重夹后的生产中，有可能出现缺件、误贴片，
所以需要充分加以注意。
Step⑧. 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
如果选择“运行继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。
图 2-11-12-1-12 传送通道上的状态
◇ 执行该选择，由于传送通道中没有基板，会出现错误。
第 1 部 基本篇 第 2 章 生产
2-129
Step⑨～
11 . 当传送通道上“有基板”时，无论生产中断时传送通道的信息如何，选择“停止继续生
产”、“搬入基板后生产”时，传送通道上的状态显示如下。

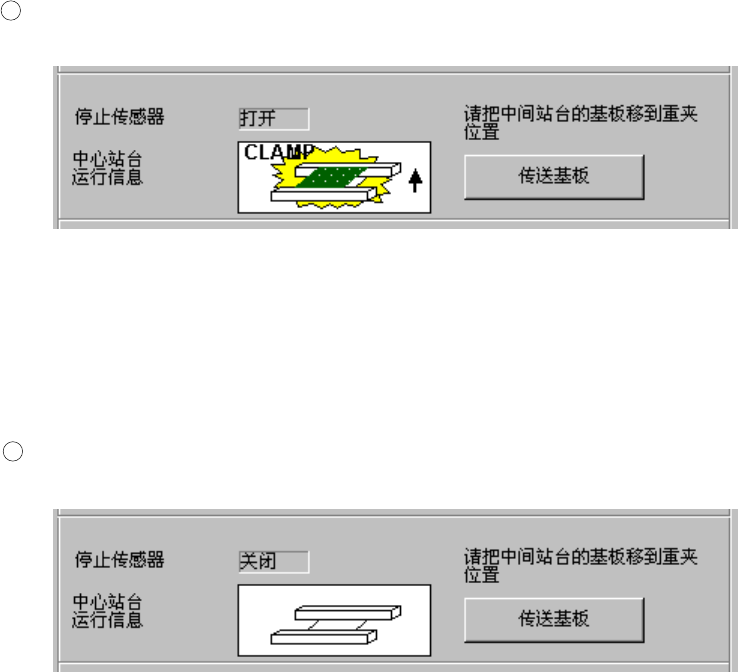

图 2-11-12-1-13 传送通道上的状态
◇ 执行该选择后，可显示基板正在搬出的画面，在基板搬出后开始生产前搬入基板，执行新生
产或重启生产。
此时，按照“通道上残留有上次生产的基板”运行。
由于搬出的基板有存在缺件、误贴片的可能性，所以需要充分加以注意。
Step
12 . 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“停止继续生产”“搬入基板后生产”，则传送通道上的状态显示如下。
图 2-11-12-1-14 传送通道上的状态
◇ 执行该选择时，在开始生产前先搬入基板，再执行新生产或重启生产。
Step
13 . 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”或“无基板”时
不能选择“停止继续生产”、“运行重夹后生产”。
但在重启生产时可以选择。此时，与无信息做相同处理。
(参见表 2-11-12-1-2
14 )
Step
14 . 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
选择“停止继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。
图 2-11-12-1-15 传送通道上的状态
◇ 执行该选择时显示重夹画面，重夹后，在开始生产前不搬入基板，进行新生产或重启生产。
重夹后，进行新生产或重启生产，由于可能会出现缺件、误贴片，所以请充分加以注意。
第 1 部 基本篇 第 2 章 生产
2-130
Step
15 . 传送通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“停止继续生产”“运行重夹后生产”，则传送通道上的状态显示如下。
图 2-11-12-1-16 传送通道上的状态
◇ 执行该选择时，显示重夹中画面，重夹后，在开始生产前不搬入基板，执行继续生产。
此时，由于没有生产中断时传送通道的信息，在重夹后的新生产或重启生产中，有存在缺件、
误贴片的危险，所以需要充分加以注意。
Step
16 . 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“停止继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。
图 2-11-12-1-17 传送通道上的状态
◇ 执行该选择时，由于传送通道中没有基板，会出现错误。
