第 1 部 基本篇 第 4 章 制作生产程序
4-219
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“跟踪吸取高度”，显示如下画面。

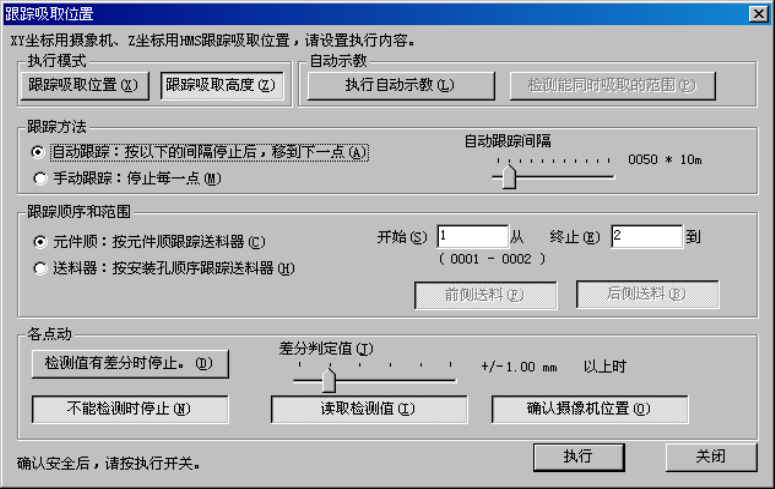

图 4-5-4-4-4-2 吸取高度摄像机跟踪
① 执行模式
（1）
跟踪吸取位置
用摄像机跟踪吸取位置。
（2）跟踪吸取高度
执行跟踪吸取高度。
* 按了2个按钮时，先执行跟踪吸取位置，后执行跟踪吸取高度。
② 自动示教
（1） 执行自动示教
执行自动示教。
（2） 检测能同时吸取的范围
检测是否可执行同时吸取。
同时吸取需先执行优化。若未执行优化而按下按钮时，会显示错误提示，要求执行优
化。
③ 跟踪方法
(1) 自动跟踪
以一定的间隔，依次用摄像机捕获贴片位置。在以下的“自动跟踪间隔”设定的时间中
停止，经过设定时间后移动到下一点。
●自动传送间隔：
调整停止间隔。设定范围为0.01秒～5秒。
(2)
手动跟踪
按HOD的“NEXT”键或<开始>开关，移动到下一点。
第 1 部 基本篇 第 4 章 制作生产程序
4-220
④ 跟踪顺序与范围
(1) 元件顺序
输入将贴片数据的第几号到第几号作为跟踪范围进行跟踪。
初始设定为对所有元件进行跟踪。
(2) 供料器顺序
按顺序跟踪供料器台架的前面/后面。
请选择要跟踪的供料器台架。
⑤ 各点动作（吸取高度跟踪）
可设定移动到各跟踪点后的运行。
(1) 检测值有差分时停止
当HMS的检测值与吸取数据设定的吸取高度值之差超出差异判定值容许范围时，显示信
息并停止。
(2) 不能检测时停止
无法用HMS测量时，(无元件时等)显示信息并停止。
(3) 读取检测值
对每一点进行确认，并把HMS测量值添加到吸取数据中。
(4) 确认摄像机位置
在HMS移动到吸取点前，可用VCS监视器确认吸取点。
2) 执行台架标记的校准
在向各供料器台架跟踪移动前，如果已设置了台架标记识别，为了提高吸取位置的精度，将进行
台架标记识别。此时将显示如下信息，请按下“确定”。按下“取消”时，不进行精度修正。

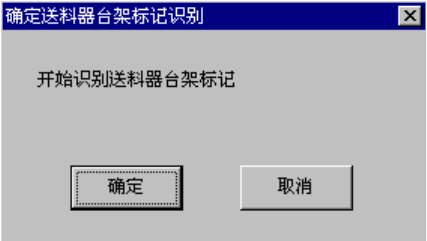

图 4-5-4-4-4-3 确定供料器台架识别
第 1 部 基本篇 第 4 章 制作生产程序
4-221
3) 正在执行吸取位置跟踪/吸取高度跟踪
吸取位置(高度)跟踪中显示如下的画面。
图 4-5-4-4-4-4 吸取高度跟踪
① 状态
(1) 跟踪模式
显示设置的传送方法是“手动”还是“自动”。
(2) 跟踪顺序
显示跟踪顺序设定的是“供料器顺序”还是“元件顺序”。
(3) 跟踪范围
显示对从几号到几号的元件进行跟踪，或对哪个供料器台架进行跟踪。
(4) 跟踪状态
“移动中”表示轴正在移动中。“暂停”表示处于自动传送暂停中。
“停止”表示手动传送或有意识的停止。“轴待避中”表示正在将轴移动到安全位置。
(5) 剩余时间
显示自动传送的临时停止剩余时间。
② 当前的吸取位置
显示当前的吸取信息。
每按一次“送料”按钮，即可顶推一次供料器。(传送元件)
③ 吸取坐标
是跟踪中的吸取坐标。坐标值可用手动输入或通过示教来变更。
④ 设置/取消
通过手动输入或示教变更坐标值后生效。按下“设定”，可保存到吸取数据里。不需要保存变
更值时，请按下“取消”。
⑤ 全体跟踪位置
根据跟踪位置的进展，逐一进行。停止时，可自由移动滑块返回上一点或进入下一点。
