KE-2070_使用说明书.pdf - 第734页
第 2 部 基本编 第 8 章 机器设置 8- 56 8-5-22 吸取 / 贴片监视摄像时间的设定 在吸取 / 贴片监视摄像时间 设定。 项目的详细内容 ，请参见『吸取 / 贴片监视使用 说明书』 。 图 8-5-22 -1 吸取 / 贴片监视 摄像时间设定画面
第 2 部 基本编 第 8 章 机器设置
8-55
8-5-20 吸取 ・贴片监视基板条形码识别设置
对使用、不使用吸取 ・贴
片监视基板条形码识别进行设
项目的详细说明，请参见『吸取 ・贴片监视使用说明书』。

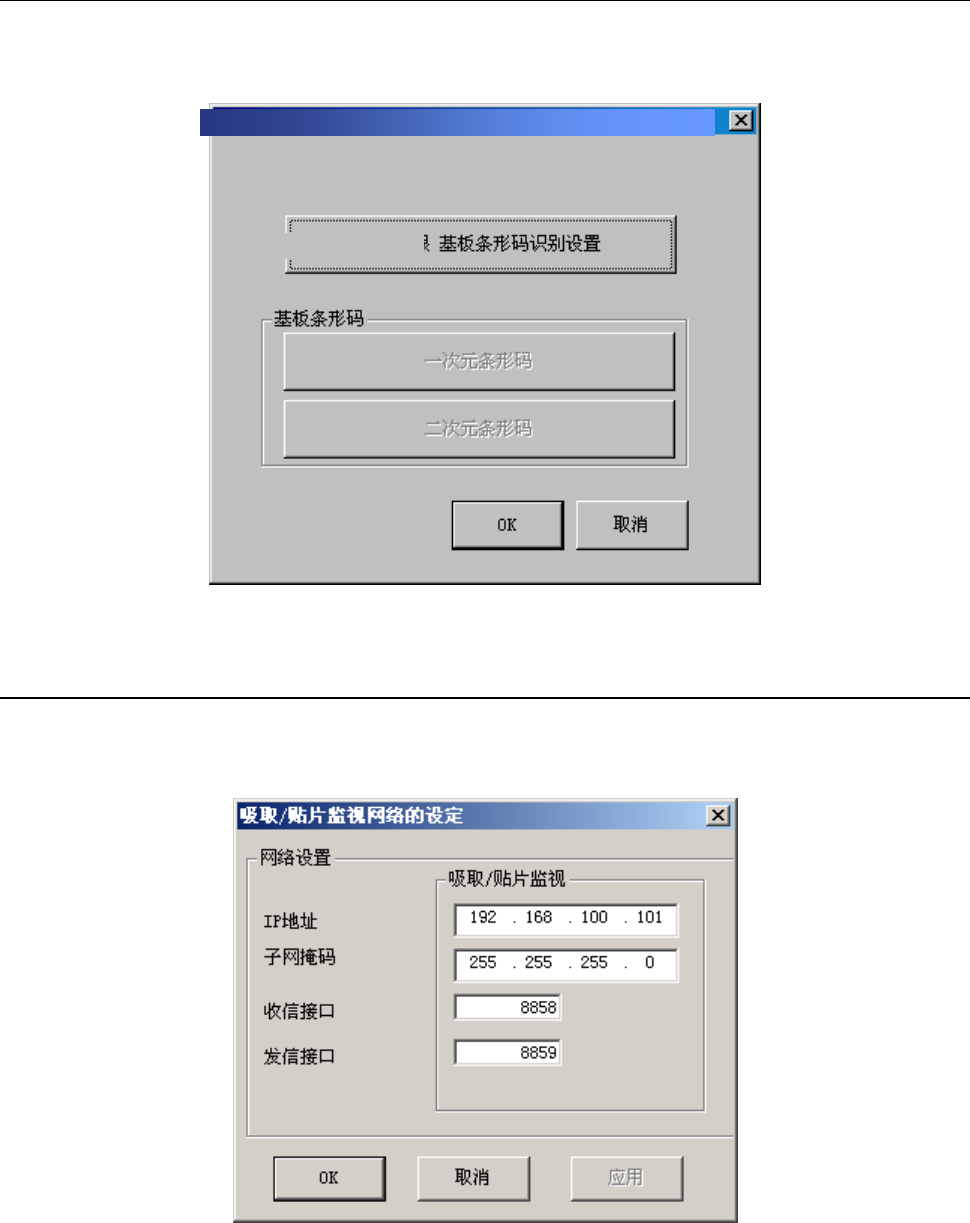

图 8-5-20-1 吸取・贴片监视基板条形码识别设置画面
8-5-21 吸取/贴片监视网络的设定
在吸取/贴片监视用 PC 上进行网络设定。
项目的详细内容，请参见『吸取/贴片监视使用说明书』。
图 8-5-21-1 吸取/贴片监视网络的设定画面
吸取・ 贴片
吸取・
贴片监视基板条形
别设置
第 2 部 基本编 第 8 章 机器设置
8-56
8-5-22 吸取/贴片监视摄像时间的设定
在吸取/贴片监视摄像时间设定。
项目的详细内容，请参见『吸取/贴片监视使用说明书』。

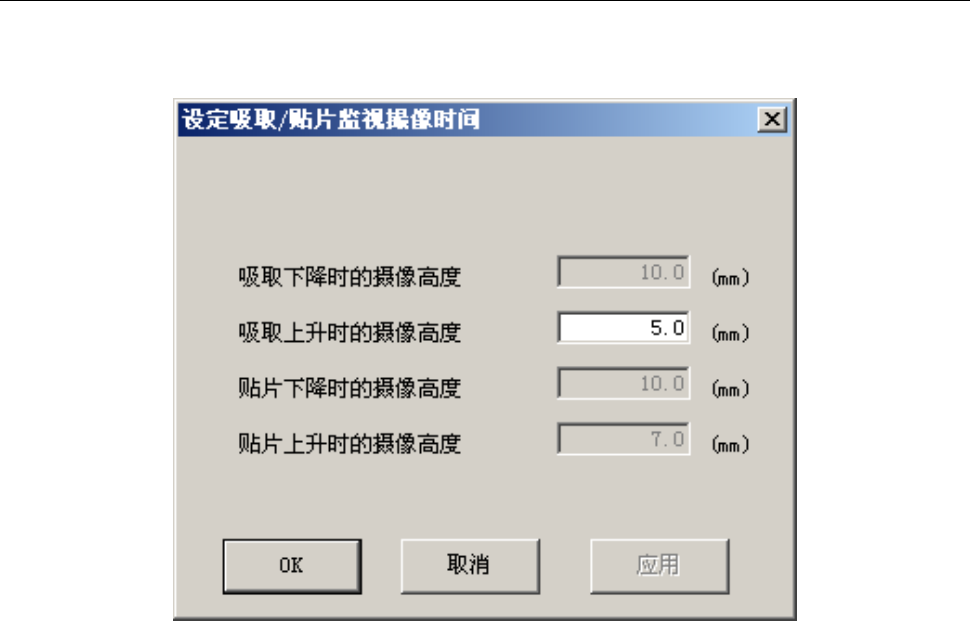

图 8-5-22-1 吸取/贴片监视摄像时间设定画面
第 2 部 基本编 第 8 章 机器设置
8-57
8-6 机器设置
在机器设置的输入中需要驱动机器时，点击跟踪球（鼠标）的“右”键或按“F9”键，启动弹出菜
单。

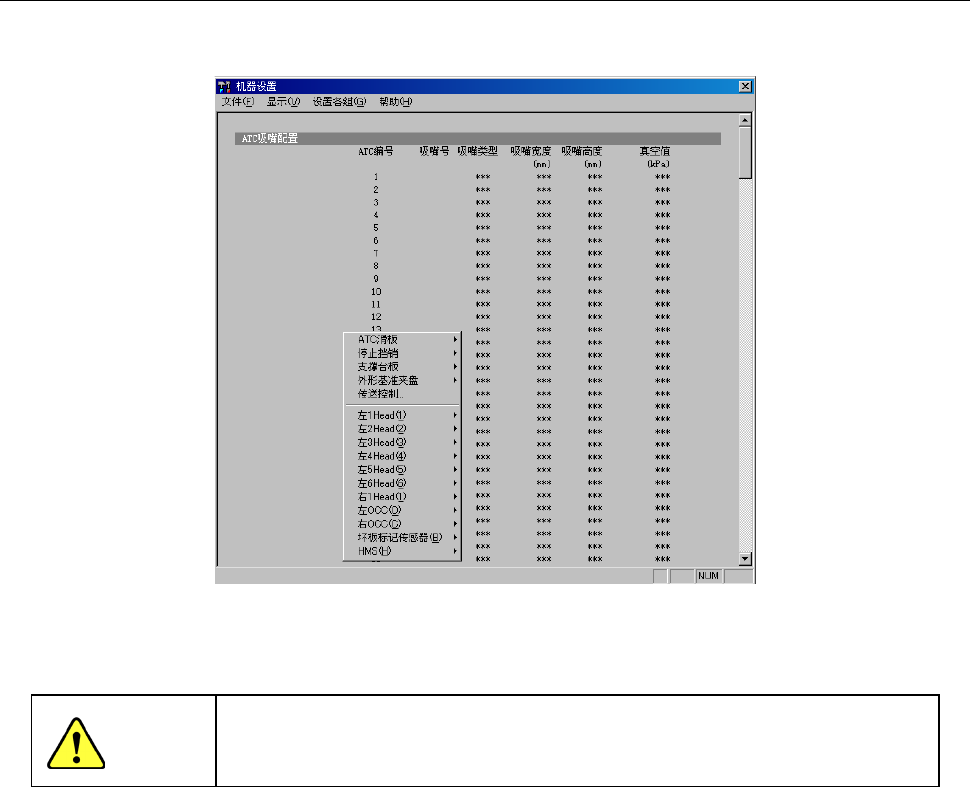

图 8-6-1 机器设置的弹出菜单
启动弹出菜单，可以如同手动控制的贴片头控制菜单一样进行设备操作。
从弹出菜单中选择项目后轴即开始移动。
在选择前，务必确认没有人在进行
设备内部的作业。另外为了防止人身伤害，在操作中切勿将手伸入设备内部，
头和脸也不要靠近。
有关操作详细情况参见“9-3 贴片头控制菜单”。
警告
