第 2 部 功能详细篇 第 12 章 选项组件 12 - 39 12-10-2 操作方法 12-10-2-1 机器设置 在菜单上选择“设置”→“机器设置”→“设置组（ G ） ”→“选项使用单元 ” , 确认是否选中 了 “元件验证” 。 有关设置方法， 请参见“ 8 -5-10-2 选项 使用单元” 。 图 12-10-2-1 设置选项使 用单元的对话框
第 2 部 功能详细篇 第 12 章 选项组件
12-38
12-10-1-4 关于执行测量时的各项运行
① 吸取时使用的贴片头
吸取时使用的贴片头可自动选择。
・ 1 轴用 CVS 优先使用已经安装好的吸嘴，以减少贴片头使用时更换吸嘴的次数。因吸嘴安装状况
不同，每次测量时可能会使用不同的贴片头。
（KE-2080/80R 的 L1、L2 贴片头不能移动到 CVS 的位置上）。
・ 6 轴用 CVS 可使用 L1~L6 所有的 Head。
② 检查后放回元件
检查后的元件，有的放回原来的位置，有的废弃。处理情况因包装而异，请参见下表。废弃的地
方，按元件数据的“元件废弃”的设置废弃。
1mm 以下的元件，因有元件站立、翻转等可能性，请在显示图 12-10-1-4-1 询问框后，从对话框
中选择运行。
表 12-10-2 放回元件／废弃元件
包装 条件 放回 废弃
带式／散件
外形尺寸短边 1mm 以下 询问 ﹡1﹡3
外形尺寸短边 1mm 以上 ○ ○﹡2﹡3
支架／MTC／MTS ○ ○ ﹡2
﹡1 显示对话框时请选择是放回元件、还是废弃。连续测量时会在开始前显示对话框。
﹡2 废弃方法为“IC 回收带”“元件保护”时，进行废弃。
﹡3 管式供料器 32mm 黏接带式供料器时为废弃。
③ 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，默认值为从最初输入的数据开始吸取元件。只有单独
检查时，可根据要求更换装置。
④ 更改吸取坐标
吸取状况不理想时，可用手动或使用 HOD 示教坐标，更改吸取坐标。
⑤ 手动吸取
没有吸取数据时，可手动将元件安装到吸嘴上。但此种情况下不能输入吸取坐标。也不能操作供
料器。
● 返回元件的对话框
连续检查开始后，会显示询问对话框问元件检查后如何处理。

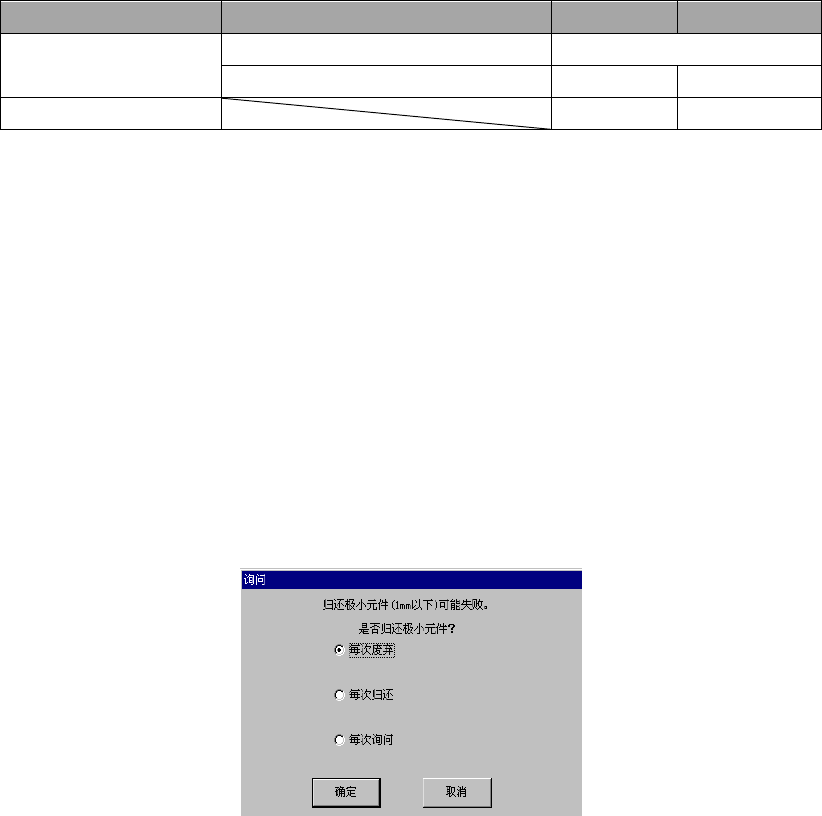

图 12-10-1-4-1 询问放回元件的对话框
① 每次废弃
根据“元件废弃”的设置，废弃元件。
② 每次归还
把元件放回原处。
③ 每次询问
每次检查完后，显示询问对话框。
第 2 部 功能详细篇 第 12 章 选项组件
12-39
12-10-2 操作方法
12-10-2-1 机器设置
在菜单上选择“设置”→“机器设置”→“设置组（G）”→“选项使用单元”, 确认是否选中了
“元件验证”。
有关设置方法，请参见“8-5-10-2 选项使用单元”。

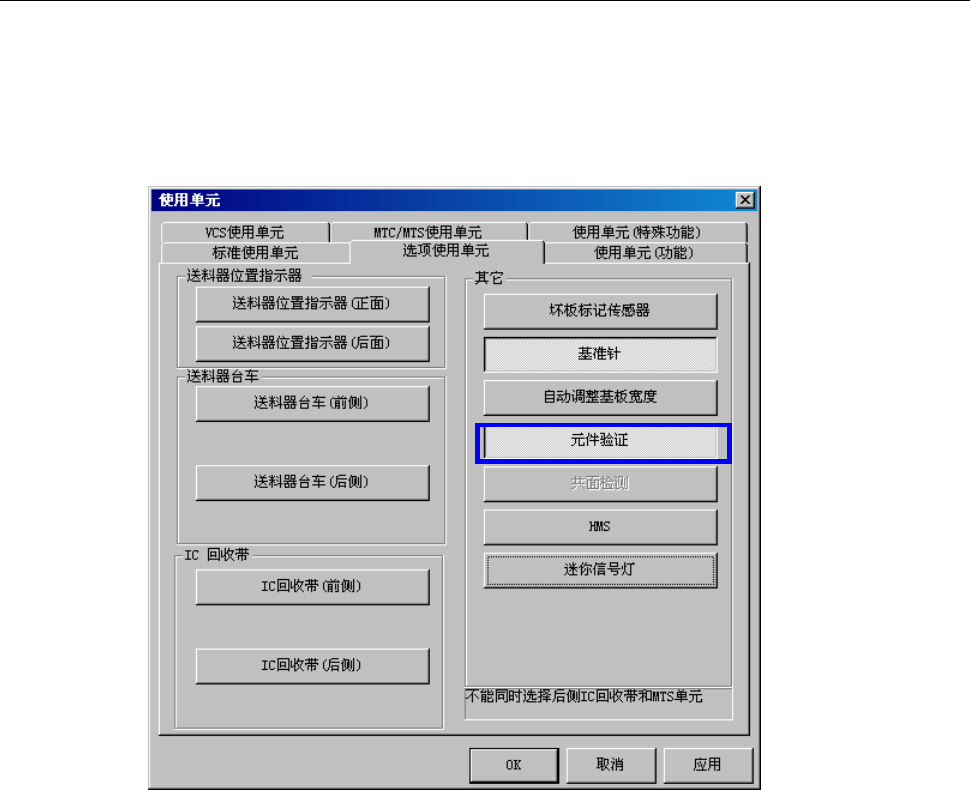

图 12-10-2-1 设置选项使用单元的对话框
第 2 部 功能详细篇 第 12 章 选项组件
12-40
12-10-2-2 设置操作选项
1）跟踪吸取后进行验证
从菜单上选择“选项”→“操作选项”→“生产（功能 2）”标签，确认是否选中了“跟踪吸取
后进行验证”。
图 12-10-2-2-1 设置生产功能 2 选项
2)启动生产时执行自动对象元件验证
从菜单栏上选择选项→操作选择→“生产(功能 2)”标签，请确认已勾选「启动生产时执行自动
对象元件验证」。
图 12-10-2-2-2 生产功能 2 选择设置（启动生产时执行自动对象元件验证）
