第 2 部 基本编 第 8 章 机器设置
8-51
●设置管转换器
使用 HMS 校正管转换器吸取位置。设置项目如下：
项目
详细内容
输入范围
使用 设置是否使用 HMS 校正吸取位置。 ON/OFF
检查位置偏移量 设置使用 HMS 检查吸取位置偏移的开始位置。
输入元件端面到检查位置的偏移量。
若元件吸附位置偏移量较小，则不必校正吸附位置，而可缩小节拍
的降低幅度。默认值为 1.00 mm。
-5 ～ 5 mm
检查元件最小尺寸 设置吸取位置偏差检查对象元件的最小 Y 尺寸（吸取数据基准的 Y
方向尺寸）。
为抑制速度的降低，只对容易出现问题的大型元件进行检查。
默认值为 14.85 mm。
0 ～ 50 mm
检查范围 设置 HMS 检查的元件端面范围。
输入吸取位置到管转换器挡块的距离。若在这个范围内检查不出元
件端面时，作为元件用完处理。但是，不累加到元件用完次数。
默认值为 20.00 mm。
5 ～ 50 mm
在[检查位置偏移量]、[检查元件最小尺寸]中设置的值，作为与生产程序无关的固定值使用。默
认值为以 SOP、SOJ 用管转换器的 X 方向最大尺寸 16.51 mm 算出的值。
各项设置值的关系参见下图。
挡块
检查位置偏差
从吸取位置开始到元件端面的距离
=|吸取位置-元件 Y 尺寸/2|
检查范围
第 2 部 基本编 第 8 章 机器设置
8-52
8-5-19 基板二次元代码位置设置
设置基板二次元代码位置。
选择基板二次元代码位置设置后，会显示如下图的基板二次元代码位置设置对话框。

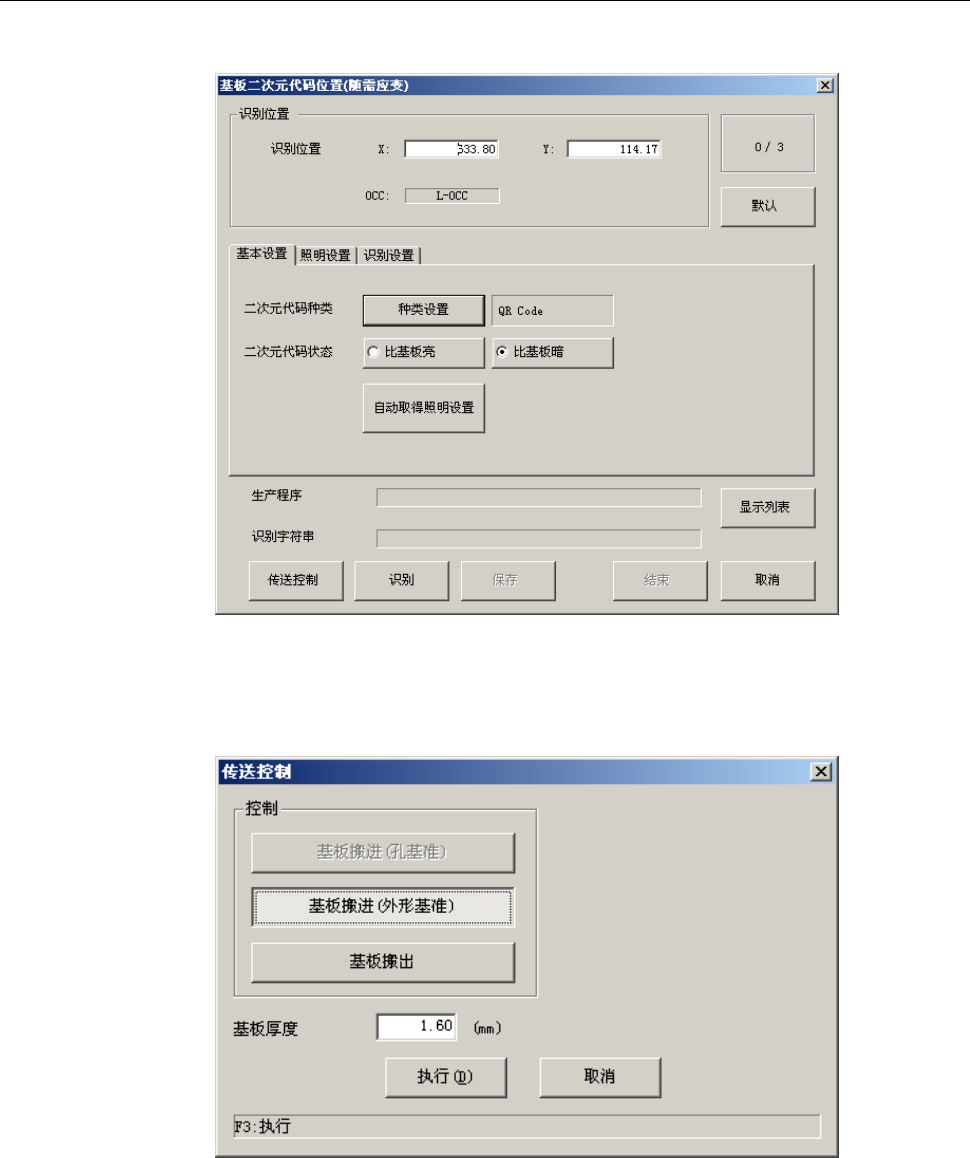

图 8-5-19-1 基板二次元代码位置设置对话框
选择「传送控制」后即显示如下画面。执行「基板搬进」，搬进所要生产的基板后，摄像机会自
动移动到基板的识别位置。
图 8-5-19-2 传送控制对话框(基板搬进)。
第 2 部 基本编 第 8 章 机器设置
8-53
在基板二次元代码位置设置对话框上选择「识别」。如果识别的基板代码已在程序下载工具上建
立了关联，则会在文本框上显示出建立了关联的生产程序名。
如果读入了没有建立关联的条形码时，则显示下列信息。

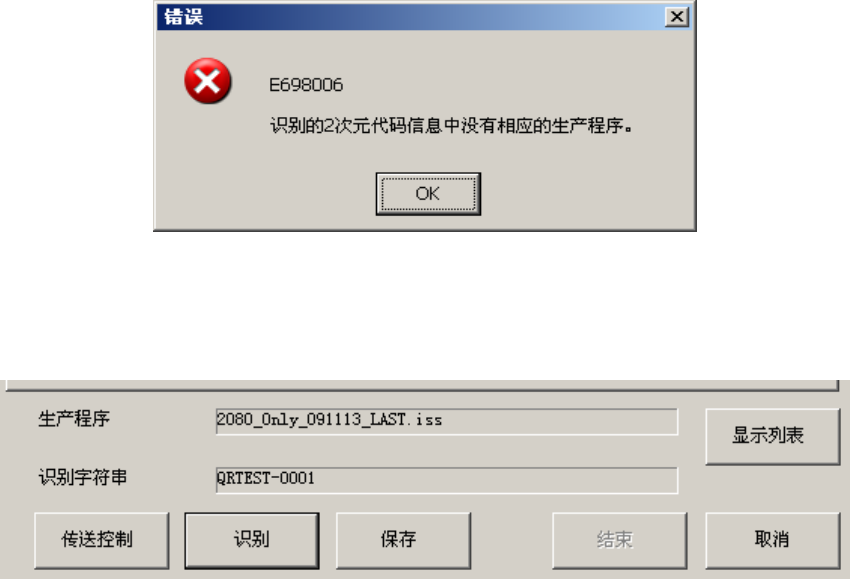

图 8-5-19-3 建立关联错误
选择「保存」，把建立了关联的信息保存下来。被保存下来的信息，可在列表上进行确认。
保存后，请搬出基板。
图 8-5-19-4 基板二次元代码位置设置(随需应变)-保存按钮
