第 1 部 基本篇 第 2 章 生产
2-135
2-11-12-3 开始生产（新生产）的画面
在生产开始前处理画面(有继续生产文件时)中选择“停止继续生产”、“ 运行重夹后生产”，
或在生产开始前处理(无继续生产文件时)中选择“运行重夹后生产”时，将显示重启生产(新建
生产)的对话框。

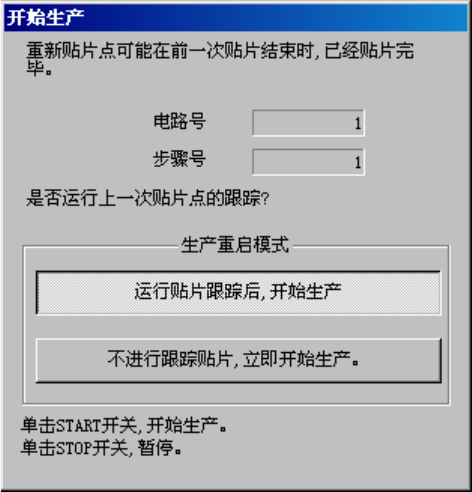

图 2-11-12-3-1 开始生产(新生产)
按下<START>开关，开始所选择的运行。
按下<STOP>开关，暂停（返回通过状态）。
● 选择“运行贴片跟踪后开始生产。”时
按下<START>开关，则执行贴片跟踪。
请目检确认贴片跟踪的生产开始点(生产条件 “重启位置”项所指定的位置)是否已经贴片。
贴片跟踪后，显示生产开始画面。
● 选择“不进行跟踪贴片，立即开始生产。”时
按下<START>开关，立即从生产开始点(生产条件 “重启位置”项指定的位置)开始生产。
第 1 部 基本篇 第 2 章 生产
2-136
2-11-12-4 重夹中的画面
在生产开始前处理画面中，如果选择了“运行重夹后生产”，并按下了<START>开关，则会显示
重夹对话框，重夹基板。
搬出运行完成后，如果继续生产，则开始生产。不继续生产时，显示开始生产(新建生产)画面。
图 2-11-12-4-1 正在重夹基板
此时，如果按下<STOP>开关，则会中断重夹运行，返回通过状态。
第 1 部 基本篇 第 2 章 生产
2-137
2-11-12-5 生产开始画面
若在生产开始(新建生产)处理前画面中选择“贴片跟踪后，重启生产”，则显示生产开始画面，
在生产开始前确认是否开始生产。
图 2-11-12-5-1 生产开始
按下<START>开关，重启生产。
按下<STOP>开关，则返回通过状态。
(如果传送通道上基板处于夹紧状态则解除夹紧。)
2-11-12-6 入口、出口传送通道检查画面
生产开始前如果入口、出口的传送通道上的传感器间残留有基板，将自动设置到传感器上。但如
果不是上次生产时在入口、出口传送运行中发生错误后开始生产，则此功能无效。
此外，若基板已经在传感器上时也无效。
如果选中操作选项的“生产(功能2)”、“IN/OUT基板传感器不进行自动检查”，则此功能在
开始生产时不进行基板检查。
图 2-11-12-6-1 入口、出口传送通道检查
此时，如果按下<STOP>开关，则返回通过状态。
