第 2 部 功能详细篇 第 12 章 选项组件
12-58
2）测量贴片基板高度错误
①操作选项的[贴片之前运行贴片基板高度测量]选项无效时，在基板搬入后统一进行测量。发生测量错
误时，显示下图并进入暂停状态。

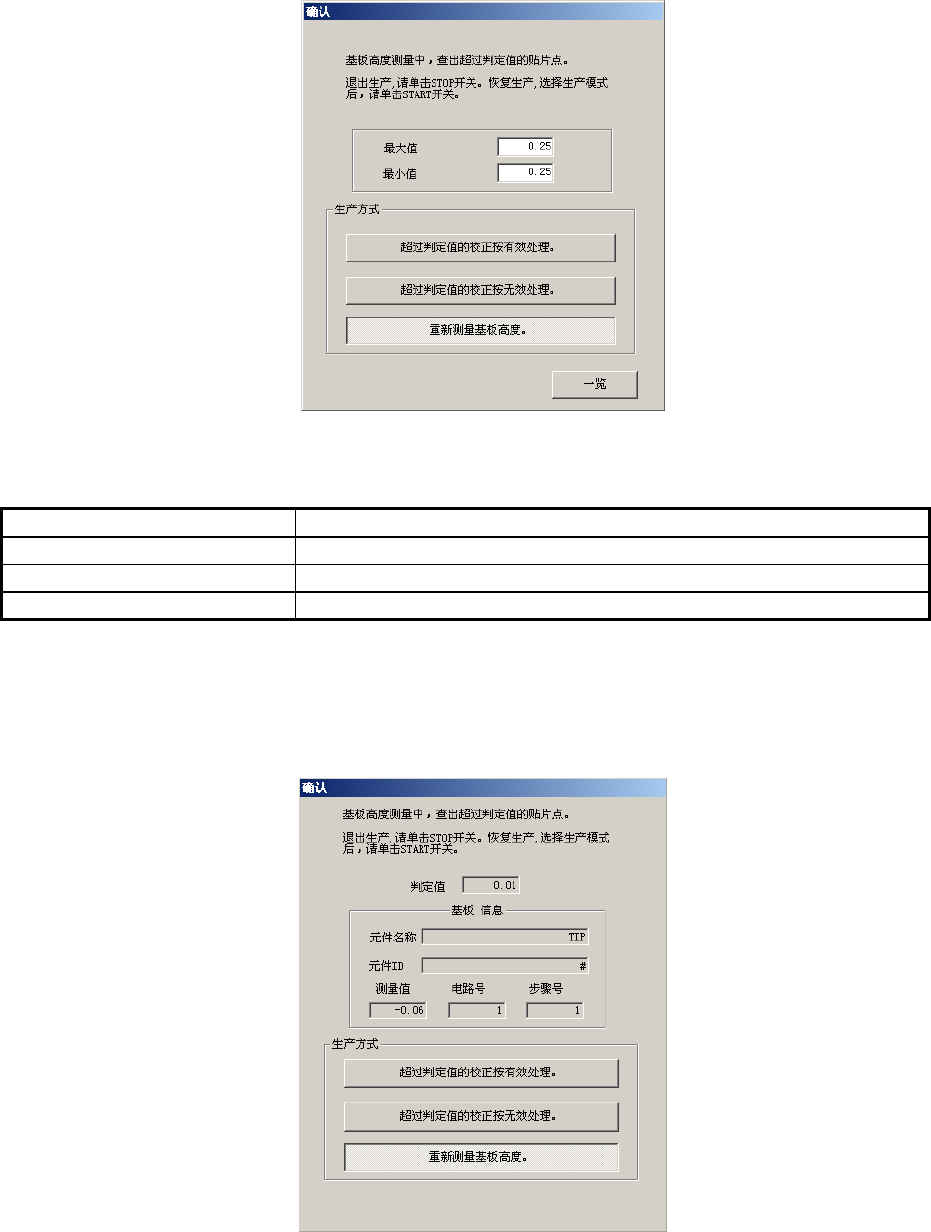

图 12-11-6-2-2 测量贴片基板高度对话框１
此时，可以选择重新测量、校正值有效或校正值无效再开始生产。
项目
内容
超过判定值的校正按有効处理 再开始生产中，对超过编辑程序中输入的校正值的数据进行校正
超过判定值的校正按无効处理 再开始生产中，对超过编辑程序中输入的校正值的数据不进行校正
重新测量基板高度 重新测量基板（面）高度
选择再开始的操作后，按<START>开关即可再开始生产操作或测量操作；按<STOP>开关则显示中断对话
框并进入生产中断操作。
②[贴片之前运行贴片基板高度测量]选项有效时，在生产中的贴片操作前进行测量操作。测量结果出现错
误时，显示下图并进入暂停状态。从暂停状态转到测量操作或开始生产的操作与①相同。
图 12-11-6-2-3 测量贴片基板高度对话框 2
第 2 部 功能详细篇 第 12 章 选项组件
12-59
12-12 识别镀锡印刷补偿贴片位置的功能
12-12-1 功能概要
由于印刷基板具有伸缩性，镀锡印刷位置和焊盘间产生位移，若在基板焊盘上进行贴片，过
炉后贴片位置可能会偏移。
识别镀锡印刷补偿贴片位置的功能，是通过图像识别由于印刷基板伸缩等原因出现的镀锡印
刷位置的位移，采用不在焊盘上，而是在印刷镀锡上贴装元件的方法，利用自动校准功能，有效
地减少过炉后的不良率，提高贴片位置精度
。
12-12-2 规格
12-12-2-1 识别对象
① 对象的镀锡形状
在印刷基板焊盘上印刷的方形芯片用 2 点一组的对称形状的膏状焊锡。
※镀锡印刷形状必须呈对称形状。不呈对称形状的无法检测出准确的校正量。
形状必须是圆、椭圆、正方形、长方形、五角形。
（※其他形状，需进行识别确认）
② 对象镀锡
共晶镀锡（NIHON HANDA：RX363-92MYO（S））、无铅镀锡（TAMURA KAKEN：TFL-204F-111S）
（※ 括弧内的镀锡产品使用效果已经确认）
③ 对象芯片尺寸
0402、0603、1005、1608、2012、3216
※
但是，必须可从 1 对镀锡获得短边 0.16mm 以上、长边 3.2mm 以下的图像。
④ 对象镀锡姿势
0°、90°、180°、270°（与摄像机的角度误差在±3°以内。）
＜镀锡姿势 0°、180°＞ ＜镀锡姿势 90°、270°＞
⑤ 对象基板的材质及焊盘材质
·基板材质：树脂、纸酚醛、柔性材、陶瓷
·焊盘材质：金、铜、solder leveler。
※必须与焊膏有明显的对比度。如果镀锡的印刷状态或丝网印刷、图案等，因基板状态检测领域的某些
部分与镀锡的亮度几乎同等，而不能取得镀锡单独的明亮映像时，可能无法识别补偿值。在这种情况
下，需要重新设置可取得显著对比度的位置。
基板
镀锡
焊盘
基板
镀锡
焊盘
第 2 部 功能详细篇 第 12 章 选项组件
12-60
12-12-2-2 检查内容
检测出印刷镀锡的（2 点）重心，取得相对于程序上的贴片坐标与镀锡印刷的偏移量补偿值后，再进行贴片。检查内容，
有镀锡印刷“位移检查”和“状态检查”。
① 位移检查
识别镀锡时，若镀锡印刷偏移补偿量超出事先设定的阈值时，则会显示错误。此外，还应参照位移量
计算出默认值的检测领域。
② 状态检查
识别镀锡时，若 1 组的镀锡面积比超出预先设置的阈值时，则会显示错误。阈值，要以镀锡面积大者
为基准，设置面积差容许值之％比。此外，无镀锡、或与示教的镀锡外形尺寸之差超过 30%时，则会
显示识别错误。
＜面積比検査＞ ＜镀锡無し＞ ＜镀锡大きさ異常＞
12-12-2-3 其他
·要使用识别镀锡印刷补偿贴片位置的功能，必须使用 BOC 标记。
·镀锡照明，不能使用于识别镀锡标记以外的标记。
·要在装置外部设置镀锡识别标记时，建议标记 ID 命名要类似于 [S001]，使之容易与通常的区域
基准标记区别开来。此外，对需要注册的镀锡识别，应事先进行检查确认。
·涂有黏着剂时，不能使用识别镀锡印刷补偿贴片位置功能。
·E 规格尺寸的基板，因右侧 OCC 下面安装有“识别镀锡印刷补偿贴片位置的功能”用的照明装置，
（吸取元件中心时）对角线长度超过 100mm 的元件不能进行贴片。
基板
パッド
镀锡
基板
パッド
镀锡
基板
焊盘
焊盘
基板
〈面积比检查〉
〈无镀锡〉
〈镀锡面积异常〉
