第 1 部 基本篇 第 2 章 生产
2-163

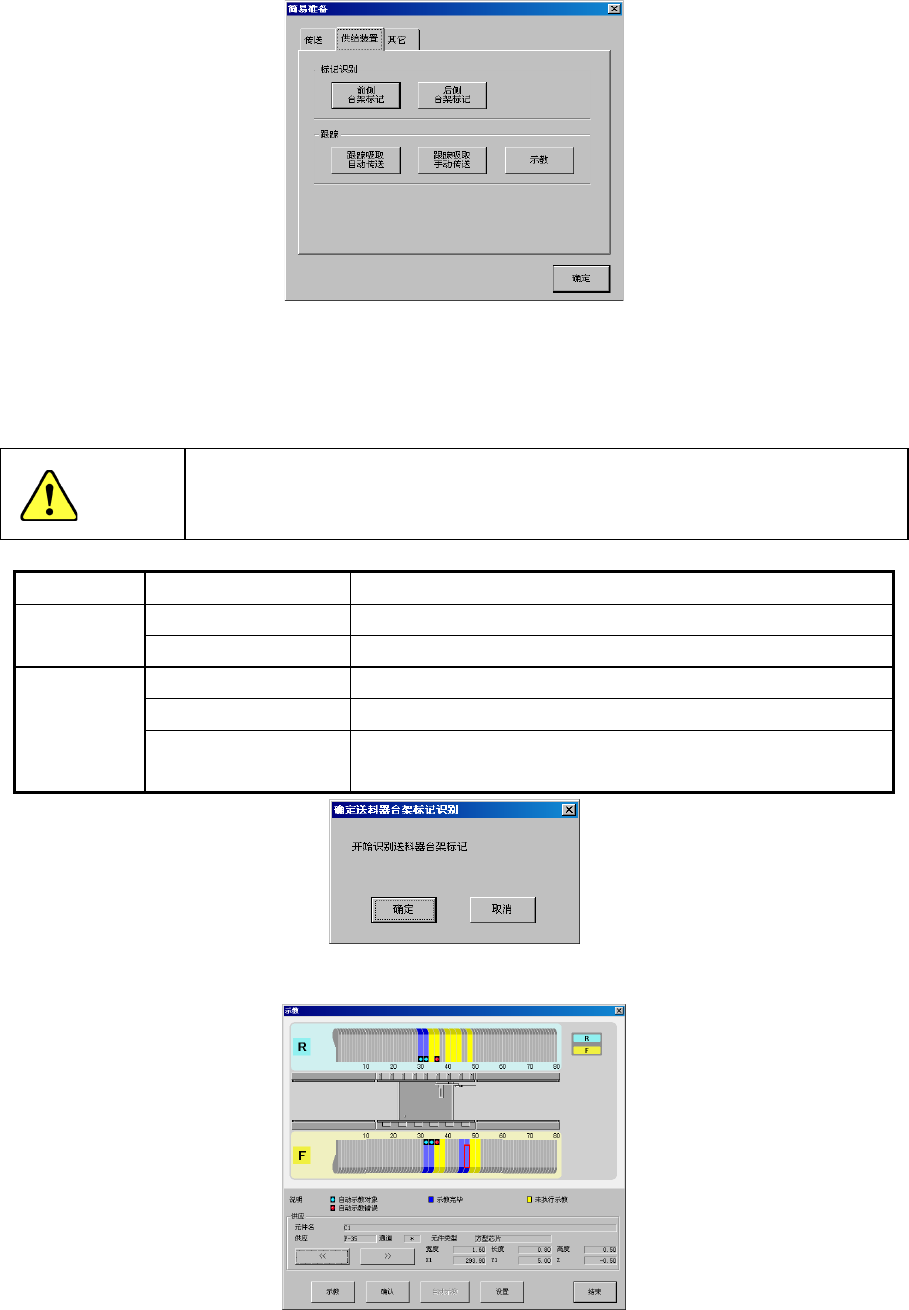

2-12-3-3 供给装置
图 2-12-3-3-1 简易准备对话框(供给装置)
供给装置的简易准备，可进行以下的设置。
关于详细说明请参见《4-5-4-4-2 标记系：送料器台(前/后)》、《4-5-4-4-4 坐标系：吸取位置
/高度》、及《
2-13-2
自动吸取位置示教》。
单击以下的“自动吸取跟踪”或“手动吸取跟踪”按钮后，轴会移动。
单击
以前，请务必确认设备内部没有人在进行作业。另外，为了防止人身伤害，
操作中切勿把手伸入设备内部，脸和头也不要靠近。
区分
设置、控制
内容
标记识别 前侧 台架标记 识别（前侧）送料器台架标记。
后侧 台架标记 识别（后侧）送料器台架标记。
跟踪 跟踪吸取自动传送 执行自动模式的吸取跟踪。
跟踪吸取手动传送 执行手动模式的吸取跟踪。
示教
进行供给装置吸取跟踪，对元件数据设置为自动示教吸取位置
的元件，进行吸取位置自动示教，校正吸取位置。
图 2-12-3-3-2 确定前台架标记识别
图 2-12-3-3-3 示教画面
警告
第 1 部 基本篇 第 2 章 生产
2-164

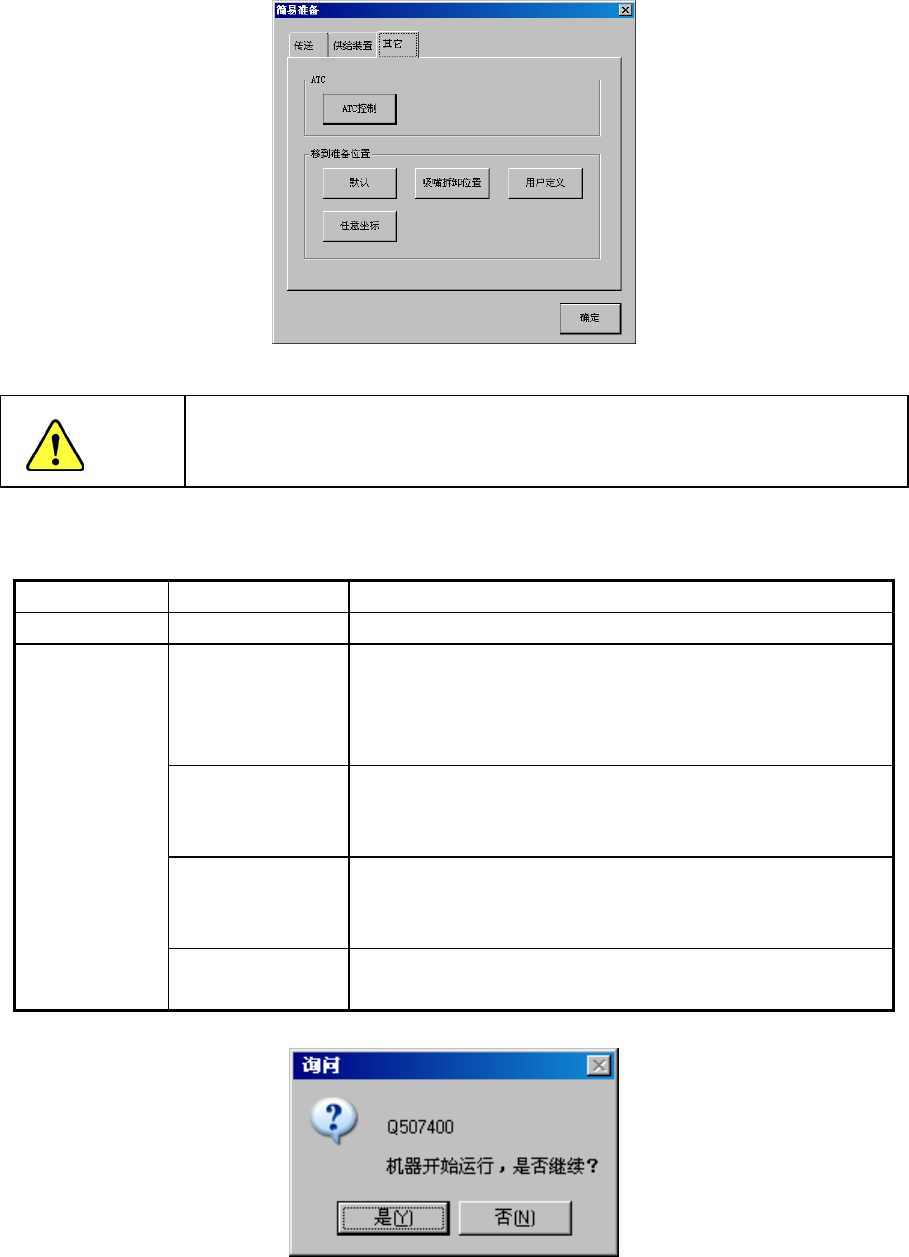

2-12-3-4 其他
图 2-12-3-4-1 简易准备对话框(其他)
单击以下的“默认”、“吸嘴拆卸位置”、“用户定义”或“任意坐标”按钮后，
轴会移动。
单击以前，请务必确认无人在进行装置内部的作业。另外，为了
防止人身伤害，操作中切勿把手伸入设备内部，脸和头也不要靠近。
其他简易准备可进行以下的设置、控制。
关于[ATC]、[任意坐标]的详情，请参见《第 9 章 手动控制》。
区分
设置、控制
内容
ATC ATC 控制 可进行与手动控制的 ATC 控制相同的控制。
移到准备位置 默认 把贴片头移动到默认的退避位置。
按下按钮后， XY 轴移动到默认的贴片头退避位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
吸嘴拆卸位置 按下按钮后， XY 轴移动到吸嘴拆卸位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
用户定义 按下按钮后， XY 轴移动到用户定义位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
任意坐标 按下按钮后，显示对话框，可用与手动控制相同的方法移动
XY
轴。
图 2-12-3-4-2 确认信息
警告
第 1 部 基本篇 第 2 章 生产
2-165

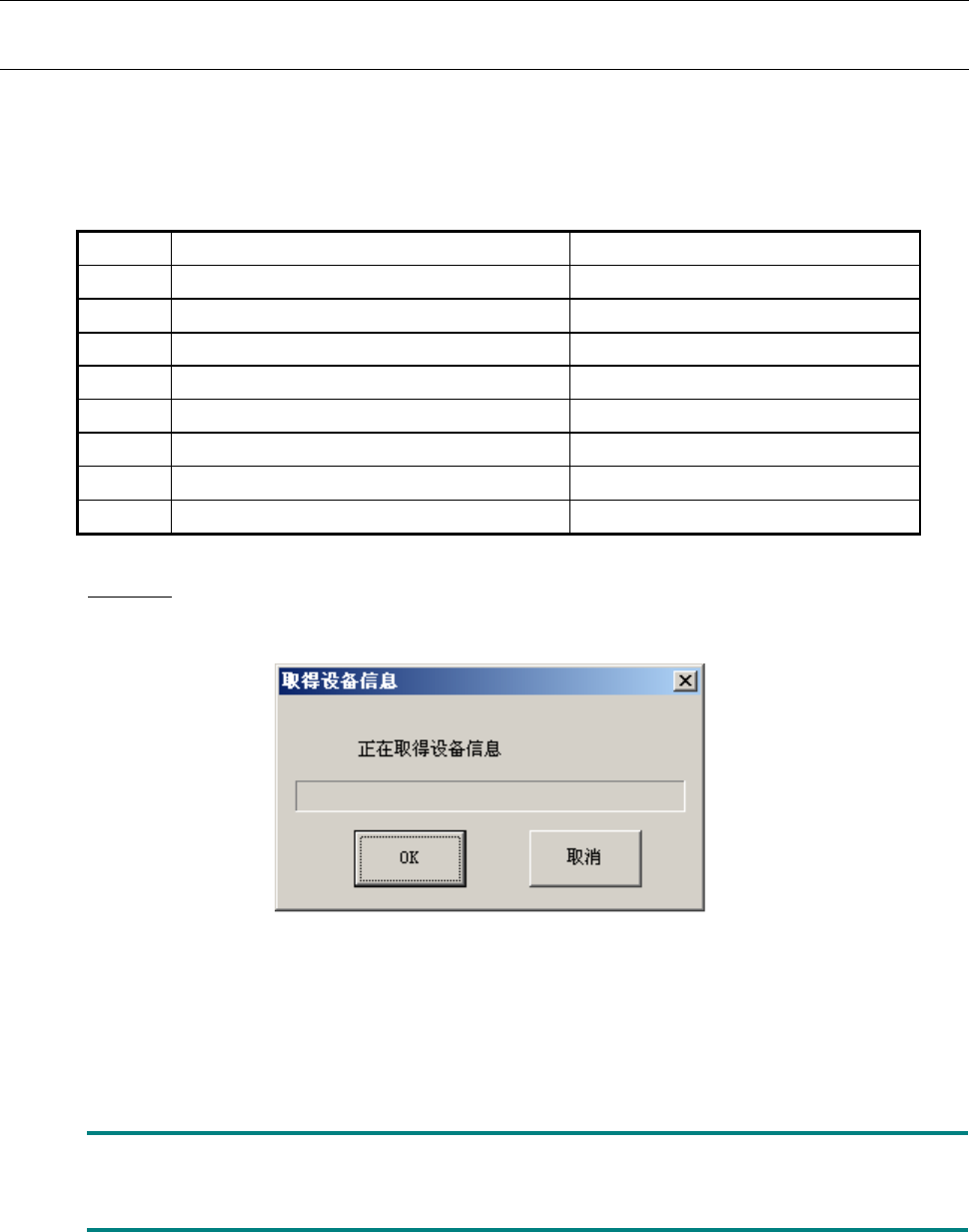

2-13 其他操作
2-13-1 取得设备信息
生产通过状态时，本机有自动记录设备信息、保存在硬盘里的功能。
保存的内容见下表。
文件夹保存在：D:\JUKI\TOOLS\MACHINE
表 2-13-1 设备信息包括的文件
No. 文件名 内容
1 电脑名称.log 运行时间日志
2 hist.txt 历史记录转储
3 process.txt 显示目前正在运行的流程的信息
4 cnvrstat.txt 传送感应器状态
5 axispos.txt 轴所在位置
6 OperationLog.log 操作日志
7 EventLog.log 事件日志
8 posboard.txt 位置板与各功放器的信息
取得方法
(1) 生产开始前，从菜单栏上选择“文件”，并进入“取得设备信息”。
出现下列对话框：
图 2-13-1 取得设备信息的对话框
(2) 若要取得设备信息，请在对话框上点击“OK”。设备信息取得后，对话框关闭。
若不想取得信息并关闭对话框时，请点击“取消”。
可使用本项功能，把存在硬盘里的设备信息，压缩后保存在软盘。详见“1-5-9：设备信息的保
存”内容。
